大型核电站输电规划方案研究

耿静

耿静. 大型核电站输电规划方案研究[J]. 南方能源建设, 2016, 3(3): 27-30. DOI: 10.16516/j.gedi.issn2095-8676.2016.03.005
引用本文: 耿静. 大型核电站输电规划方案研究[J]. 南方能源建设, 2016, 3(3): 27-30. DOI: 10.16516/j.gedi.issn2095-8676.2016.03.005
Jing GENG. Research on Transmission Planning of Large-scale Nuclear Power Plant[J]. SOUTHERN ENERGY CONSTRUCTION, 2016, 3(3): 27-30. DOI: 10.16516/j.gedi.issn2095-8676.2016.03.005
Citation: Jing GENG. Research on Transmission Planning of Large-scale Nuclear Power Plant[J]. SOUTHERN ENERGY CONSTRUCTION, 2016, 3(3): 27-30. DOI: 10.16516/j.gedi.issn2095-8676.2016.03.005
耿静. 大型核电站输电规划方案研究[J]. 南方能源建设, 2016, 3(3): 27-30. CSTR: 32391.14.j.gedi.issn2095-8676.2016.03.005
引用本文: 耿静. 大型核电站输电规划方案研究[J]. 南方能源建设, 2016, 3(3): 27-30. CSTR: 32391.14.j.gedi.issn2095-8676.2016.03.005
Jing GENG. Research on Transmission Planning of Large-scale Nuclear Power Plant[J]. SOUTHERN ENERGY CONSTRUCTION, 2016, 3(3): 27-30. CSTR: 32391.14.j.gedi.issn2095-8676.2016.03.005
Citation: Jing GENG. Research on Transmission Planning of Large-scale Nuclear Power Plant[J]. SOUTHERN ENERGY CONSTRUCTION, 2016, 3(3): 27-30. CSTR: 32391.14.j.gedi.issn2095-8676.2016.03.005

大型核电站输电规划方案研究

详细信息
    作者简介:

    耿静(1986),女,湖北安陆人,工程师,硕士,主要从事电力系统规划设计工作(e-mail)gengjing@gedi.com.cn。

  • 中图分类号: TM623

Research on Transmission Planning of Large-scale Nuclear Power PlantEn

  • 摘要: 大力发展核电是我国应对气候变化、调整能源结构的重要举措,以L核电站6×1 250 MW机组接入广东电网的输电规划方案进行了研究和分析,在确定电厂送电方向和现有通道输电能力的基础上,提出了两大类共四种输电方案,利用电力系统分析软件工具(PSD),从电网潮流分布、稳定校核、短路电流水平、经济性等方面进行了仿真和计算,综合比较得出推荐方案。结果表明:分别以三回500 kV线路接入A站和B站可以满足核电站全部电力的送出,且技术经济性最优,文章总结提炼的接入电网关注点可作为其他类似大容量核电站拟定输电规划方案的参考。
    Abstract: Nuclear power developing had been an important measure for our country to response the climate change and energy structure adjustment .In this project we studied and analyzed transmission planning of the 6 × 1250MW L nuclear power plant connected to GuangDong Province. Based on the determining of transmission direction and existing channel transmission capacity, we proposed two categories of four kinds of transmission program, we used PSD to calculated and simulated those program in power flow distribution, stability checking, short-circuit current level , economic and other aspects, after comprehensive comparison drawn we got the recommended program . The results shown that the recommended program (each three 500kV lines connect to A substation and B substation ) is technical and economic optimal solution, and meet the full electricity transmission. We recommend this program for other similar large-capacity nuclear power plants transmission planning.

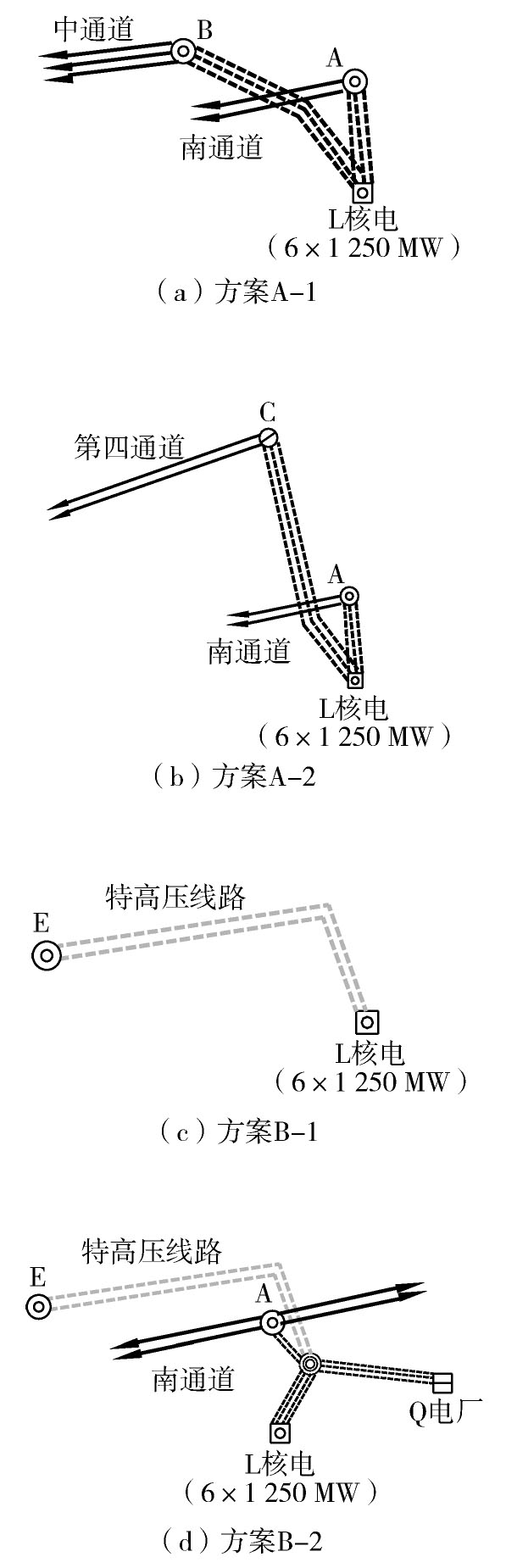

  • 图  1   L核电输电规划方案图

    Figure  1.   Transmission program of L nuclear plant

    表  1   电厂近区电力盈亏情况

    Table  1   Breakeven situation of power plant nearby area MW

    端口 地区 2018年 2020年 2025年 2030年
    送端 1.粤东四市 3 360 3 299 314 5 332
    2.粤东六市 7 424 8 908 9 684 14 249
    受端 1.珠东 -7 414 -8 806 -9 459 -12 929
    东莞 -9 450 -8 923 -9 206 -11 216
    惠州中北部 1 052 -595 -1 000 -2 174
    广州东部 375 16 -13 -370
    2.珠东南 -6 346 -5 859 -7 046 -8 969
    深圳 -6 270 -5 383 -5 866 -7 368
    大亚湾 -558 -1 009 -1 756 -2 216
    粤东九市+广州东部 -4 104 -3 883 -2 814 -3 747
    下载: 导出CSV

    表  2   稳定计算结果

    Table  2   Stability checking results

    方案描述 故障线路 计算结果 备注
    方案A-1 电厂~A站甲线 稳定
    电厂~B站甲线 稳定
    方案A-2 电厂~A站甲线 稳定
    电厂~C站甲线 稳定
    方案B-1 电厂~E站甲线 不稳定 核电需切2台机
    方案B-2 特高压站~E站甲线 不稳定 核电需切2台机
    下载: 导出CSV

    表  3   各方案经济比较表

    Table  3   Economic comparison

    方案参数 方案A-1 方案A-2 方案B-1 方案B-2
    相对投资 0 1 309 682 739 1 377 719
    相对年运行费 0 4 404 19 007 31 727
    相对年费用 0 4 527 83 184 161 232
    投资合计 134 391 135 700 817 130 1 512 110
    线路部分投资 125 173 129 200 347 130 502 110
    变电部分投资 9 219 6 500 470 000 1 010 000
    年运行费用合计 0 4 404 19 007 31 727
    相对运行维护费 0 26 13 655 27 554
    相对电能损失费 0 4 378 5 352 4 172
    下载: 导出CSV
  • [1] 李明岩. 核电站非能动余热排除过程仿真研究 [D]. 哈尔滨:哈尔滨工程大学,2009.
    [2] SD 131-84,电力系统技术导则 [S].
    [3] DL/T 5429-2009,电力系统设计技术规程 [S].
    [4] 卜广全,候俊贤,陶向红,等. PSD软件程序培训手册 [M]. 北京:中国电力科学研究院系统所,2005.
    [5] 易杨,常宝立,李力,等. PSD-BPA潮流计算数据卡的自动批量生产和修改[J]. 电力系统自动化,2013, 37(10): 124-128.

    YI Y, CHANG B, LI L,et al. Automatic batch generation and modification of PSD-BPA data-cards for power flow calculation[J]. Automation of Electric Power System, 2013, 37(10): 124-128.

    [6] DL 755-2001,电力系统安全稳定导则 [S].
    [7] 王锡凡. 现代电力系统分析 [M]. 北京:科学出版社,2003:15-18.
    [8] 袁季修. 电力系统安全稳定控制 [M]. 北京:中国电力出版社,1996: 26-27.
    [9] 电力工业部电力规划设计总院. 电力系统设计手册 [M]. 中国电力出版社,1998:231-232.
    [10] 彭士禄. 2×600 MW压水堆电厂上网电价计算与分析[J]. 核动力工程,1993,14(2): 97-106.

    PENG S L. Calculation and analysis of electric price in connection-grid of 2×600 MW PWR nuclear power plant[J]. Nuclear Power Engineering, 1993,14(2): 97-106.

    [11] 王文山. 电网建设项目投资决策评价[J]. 电网技术,2007,31(增刊2): 90-92.

    WANG W S. Decision-making evaluation in grid construction investment[J]. Power System Technology, 2007, 31(Supp.2): 90-92.
