热核聚变发电岛三回路参数优化研究

罗贤勇 李斌 林燕 向魁 朱光涛

罗贤勇,李斌,林燕,等. 热核聚变发电岛三回路参数优化研究[J]. 南方能源建设,2024,11(3):126-136. doi:  10.16516/j.ceec.2024.3.14
引用本文: 罗贤勇,李斌,林燕,等. 热核聚变发电岛三回路参数优化研究[J]. 南方能源建设,2024,11(3):126-136. doi:  10.16516/j.ceec.2024.3.14
LUO Xianyong, LI Bin, LIN Yan, et al. Research on optimization of three-circuit parameters for thermonuclear fusion power generation island [J]. Southern energy construction, 2024, 11(3): 126-136. DOI: 10.16516/j.ceec.2024.3.14 doi:  10.16516/j.ceec.2024.3.14
Citation: LUO Xianyong, LI Bin, LIN Yan, et al. Research on optimization of three-circuit parameters for thermonuclear fusion power generation island [J]. Southern energy construction, 2024, 11(3): 126-136. DOI: 10.16516/j.ceec.2024.3.14 doi:  10.16516/j.ceec.2024.3.14

热核聚变发电岛三回路参数优化研究

doi: 10.16516/j.ceec.2024.3.14
基金项目: 中国能源建设股份有限公司重大科技项目“热核聚变发电岛概念设计研究”(CEEC2021-ZDYF-08)
详细信息
    作者简介:

    罗贤勇,1982-,男,江西南昌人,高级工程师,华北电力大学热能工程硕士,主要从事发电厂热机设计研究工作(e-mail)luoxianyong@gedi.com

    通讯作者:

    罗贤勇,1982-,男,江西南昌人,高级工程师,华北电力大学热能工程硕士,主要从事发电厂热机设计研究工作(e-mail)luoxianyong@gedi.com

  • 中图分类号: TL4;TK08

Research on Optimization of Three-Circuit Parameters for Thermonuclear Fusion Power Generation Island

  • 摘要:   目的  为了适应CFETR聚变反应堆周期性的输出特性,聚变发电厂采用氦气-熔盐储能-水(汽)动力循环三回路系统。其中三回路蒸汽循环的参数及热力方案对发电岛投资和发电收益有重大影响。高参数和复杂的热力方案可提高循环效率,但增加了初投资;低参数和简单的热力方案循环效率不高,但初投资显著降低。三回路蒸汽参数及热力方案的选择应综合考虑发电效率和初投资,按综合经济性较优的原则选取。  方法  文章基于仿真软件Ebsilon进行建模仿真,考察不同回热方案、不同主汽和再热参数下的热力循环的性能。通过对不同的热力方案和参数组合进行计算,获得了各工况下的总效率和输出功率,并分析了三回路主要设备投资及其随参数的变化。  结果  综合考虑储能岛和常规岛的总投资与收益,推荐采用9级回热,主蒸汽参数12.4 MPa、540 ℃的热力方案。  结论  文章提出的三回路蒸汽参数和热力方案对后续聚变发电技术研究以及工程设计具有参考价值。

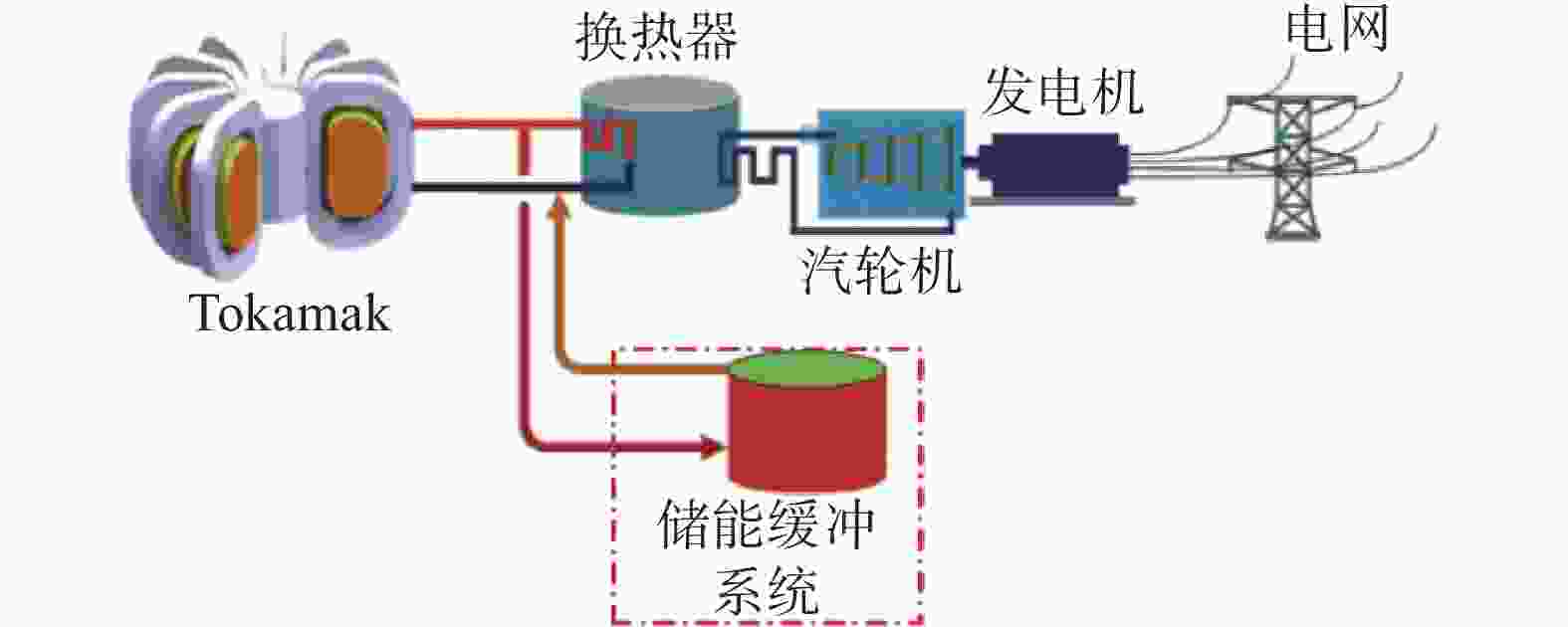

  • 图  1  核聚变发电厂总体方案示意图[3]

    Fig.  1  Schematic diagram of overall scheme of nuclear fusion power plant[3]

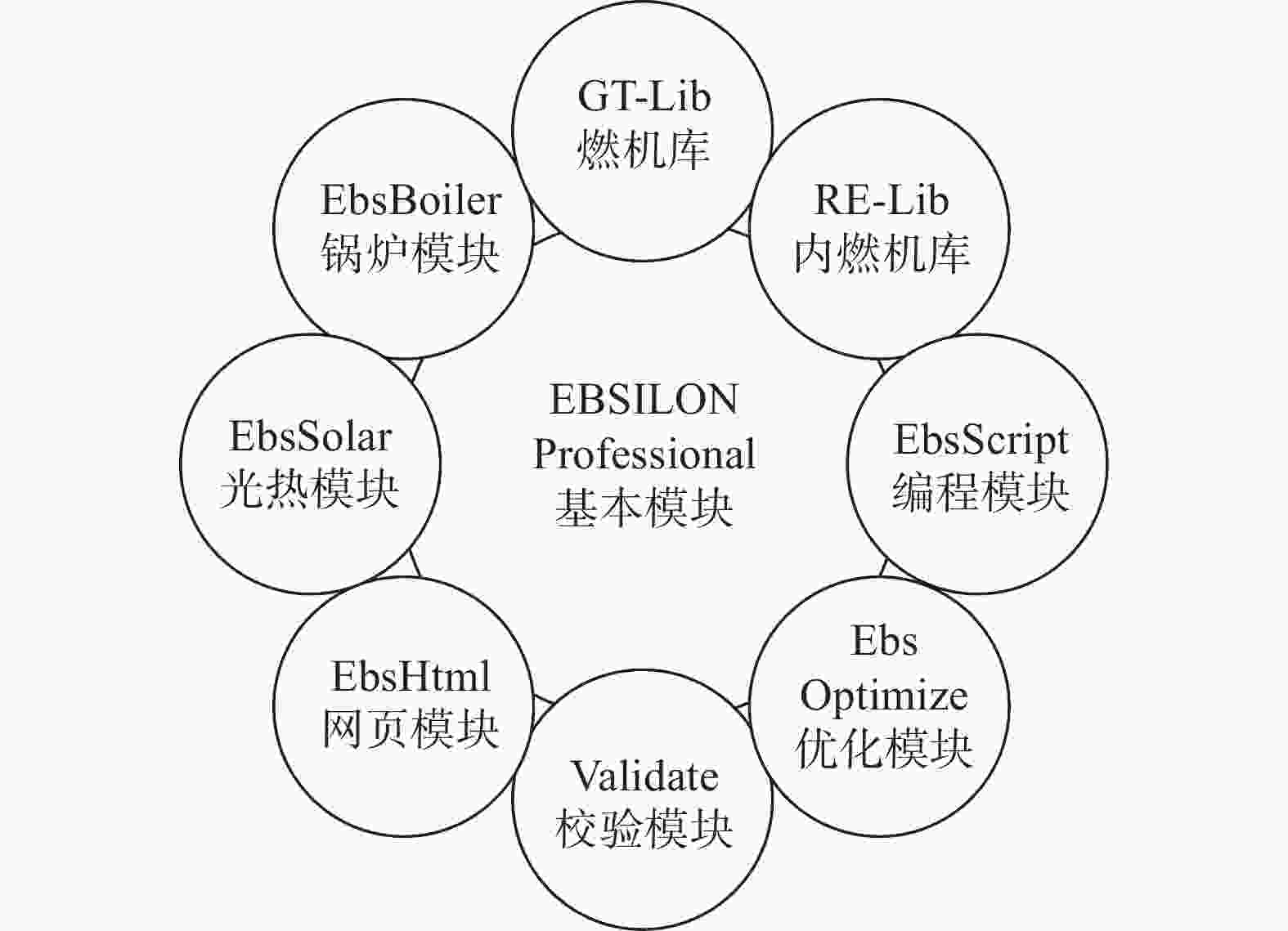

    图  2  Ebsilon基本构成

    Fig.  2  Basic composition of Ebsilon

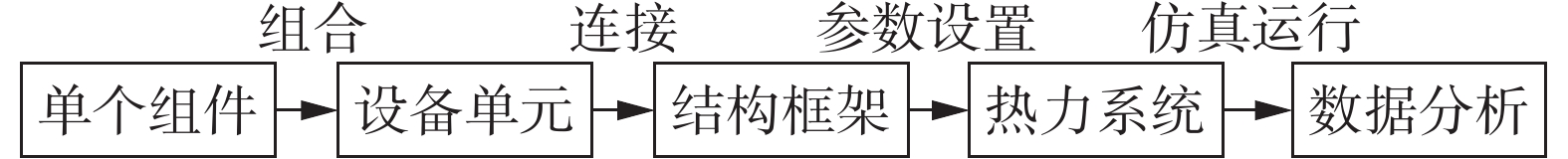

    图  3  Ebsilon模型搭建过程

    Fig.  3  Ebsilon model building process

    图  4  七级回热级数Ebsilon模型

    Fig.  4  Ebsilon model with seven-stage regeneration

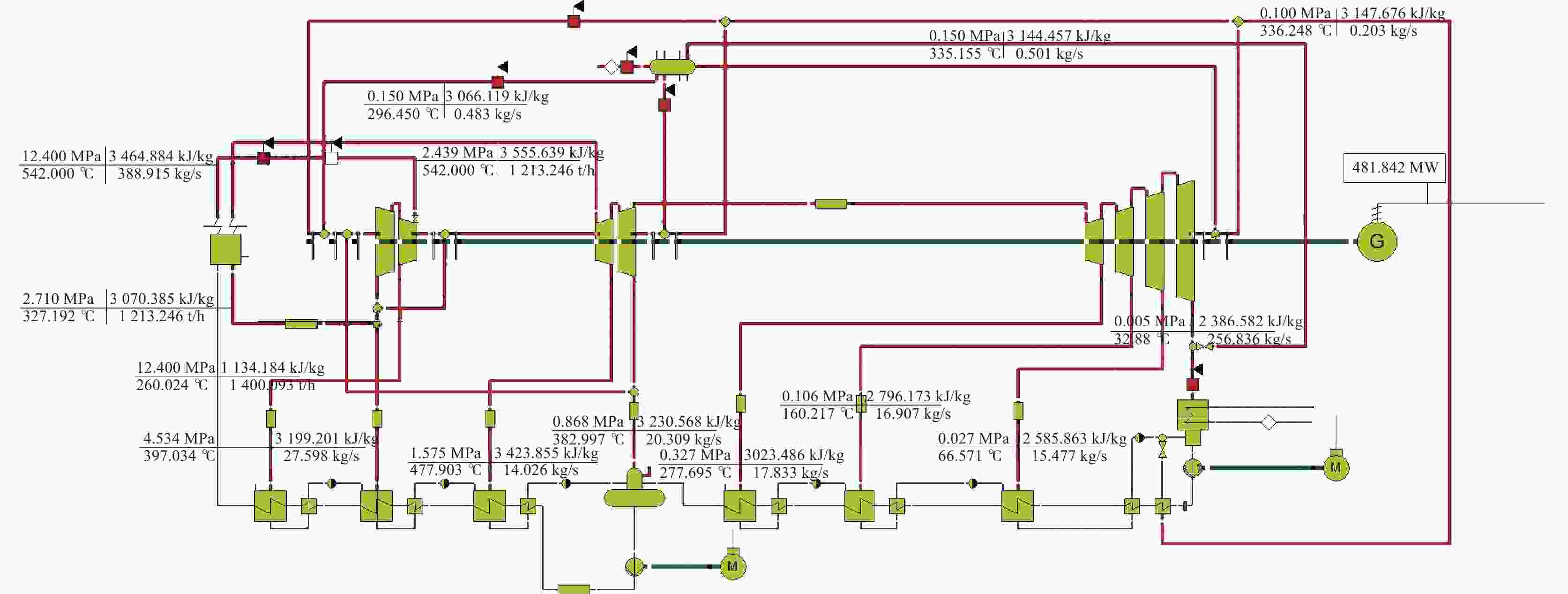

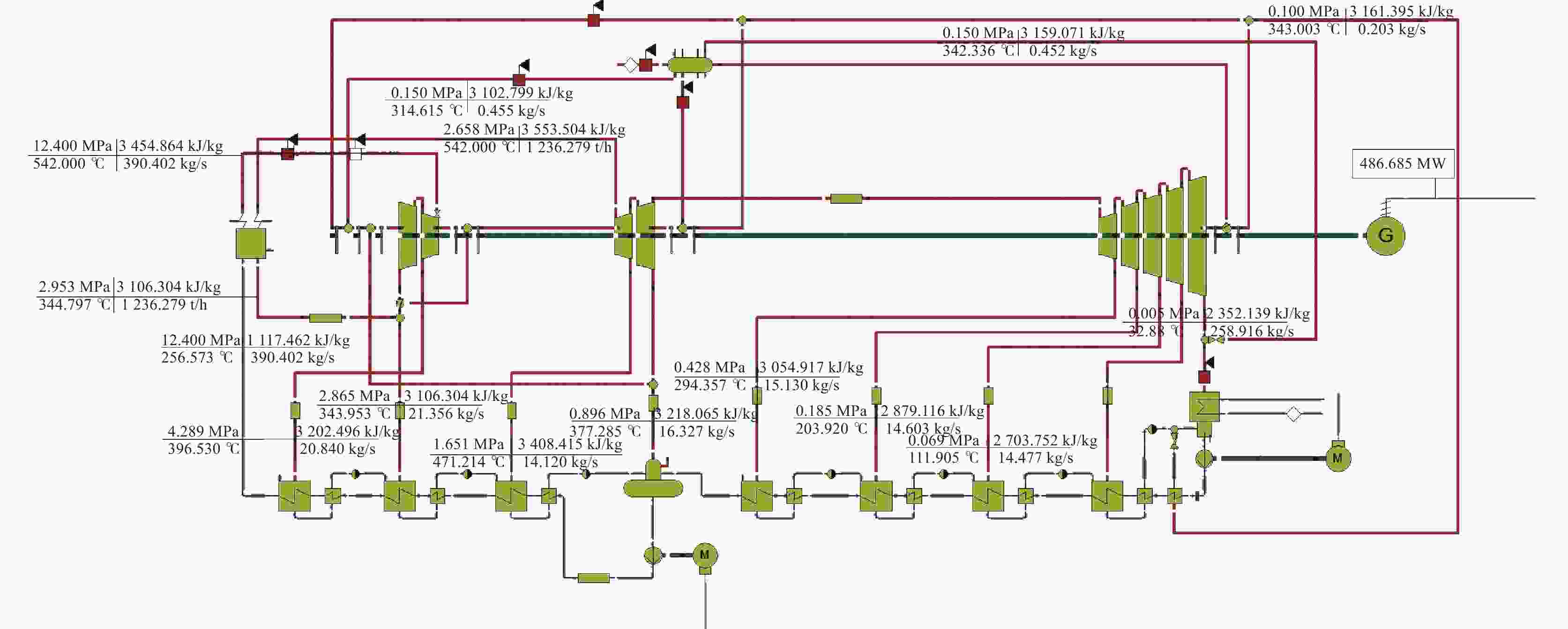

    图  5  八级回热级数Ebsilon模型

    Fig.  5  Ebsilon model with eight-stage regeneration

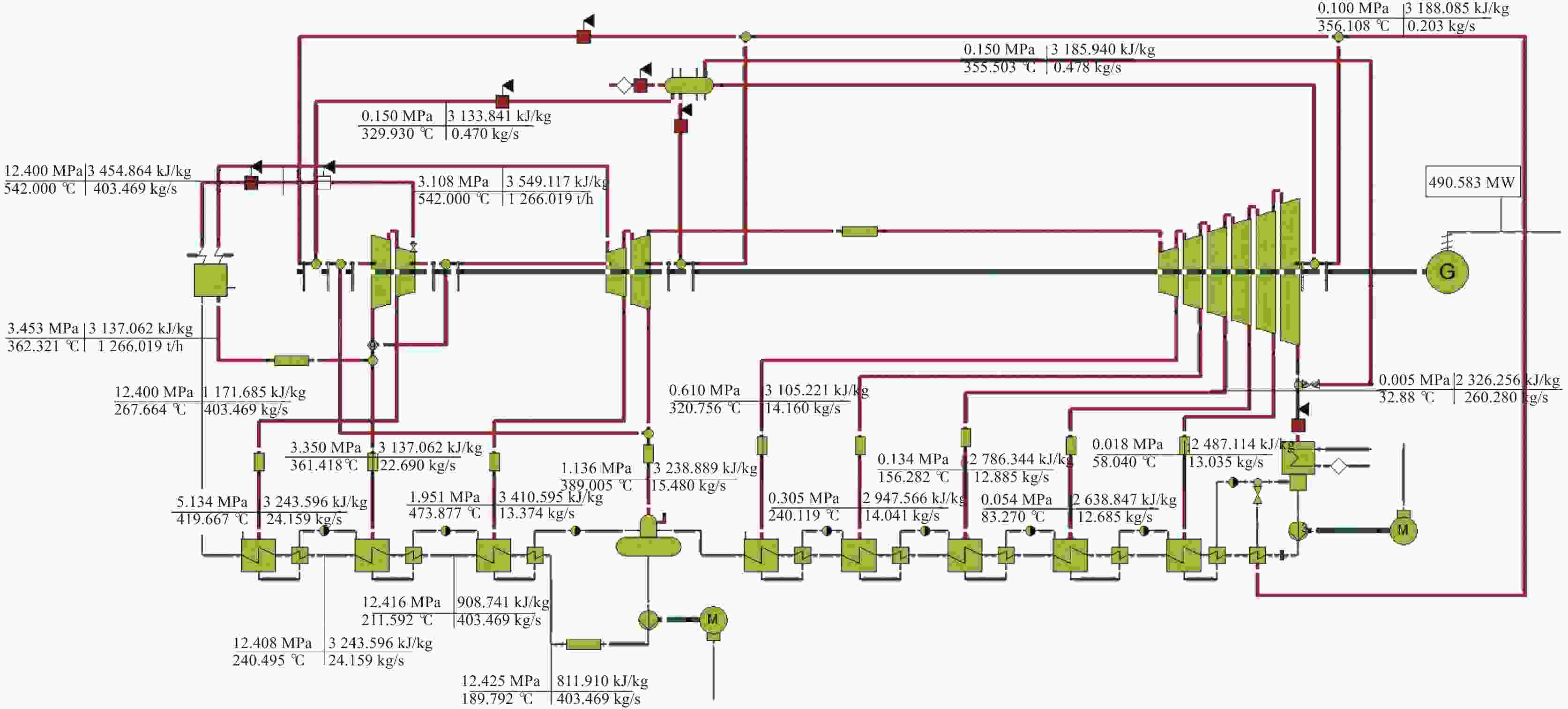

    图  6  九级回热级数Ebsilon模型

    Fig.  6  Ebsilon model with nine-stage regeneration

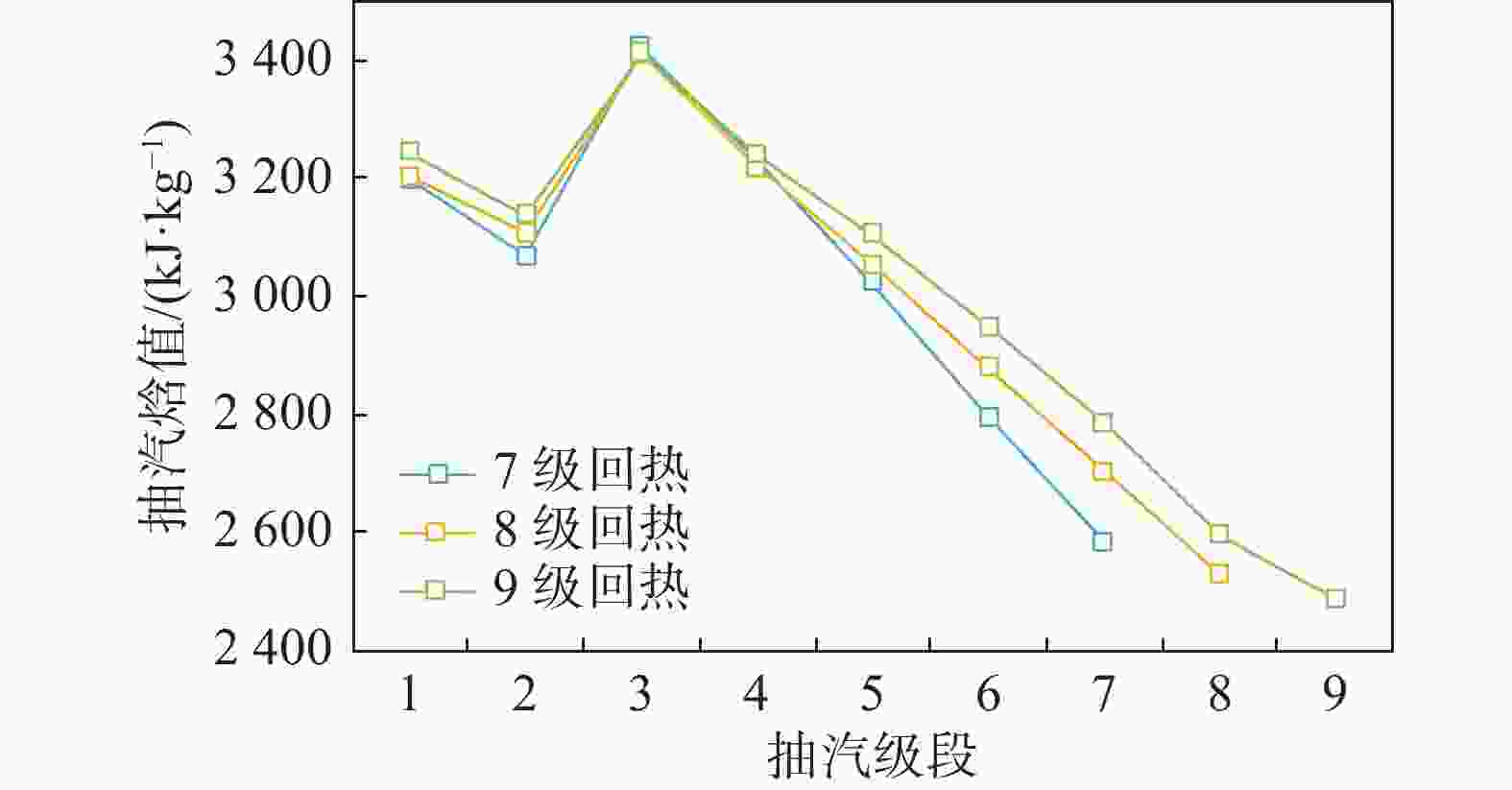

    图  7  不同回热级数抽汽焓值变化图

    Fig.  7  Steam extraction enthalpy for different regeneration stages

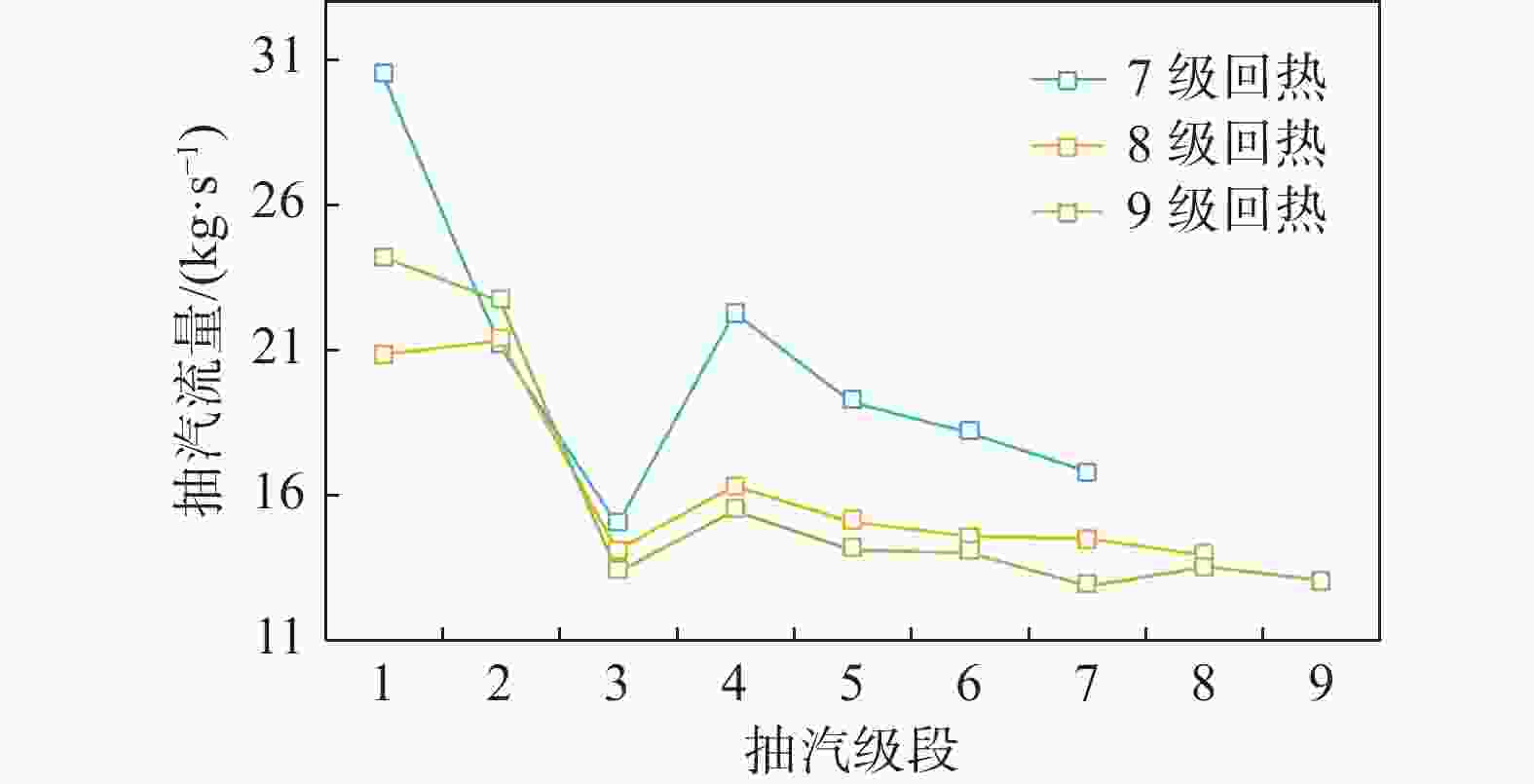

    图  8  不同回热级数抽汽流量变化图

    Fig.  8  Steam extraction flow rate for different regeneration stages

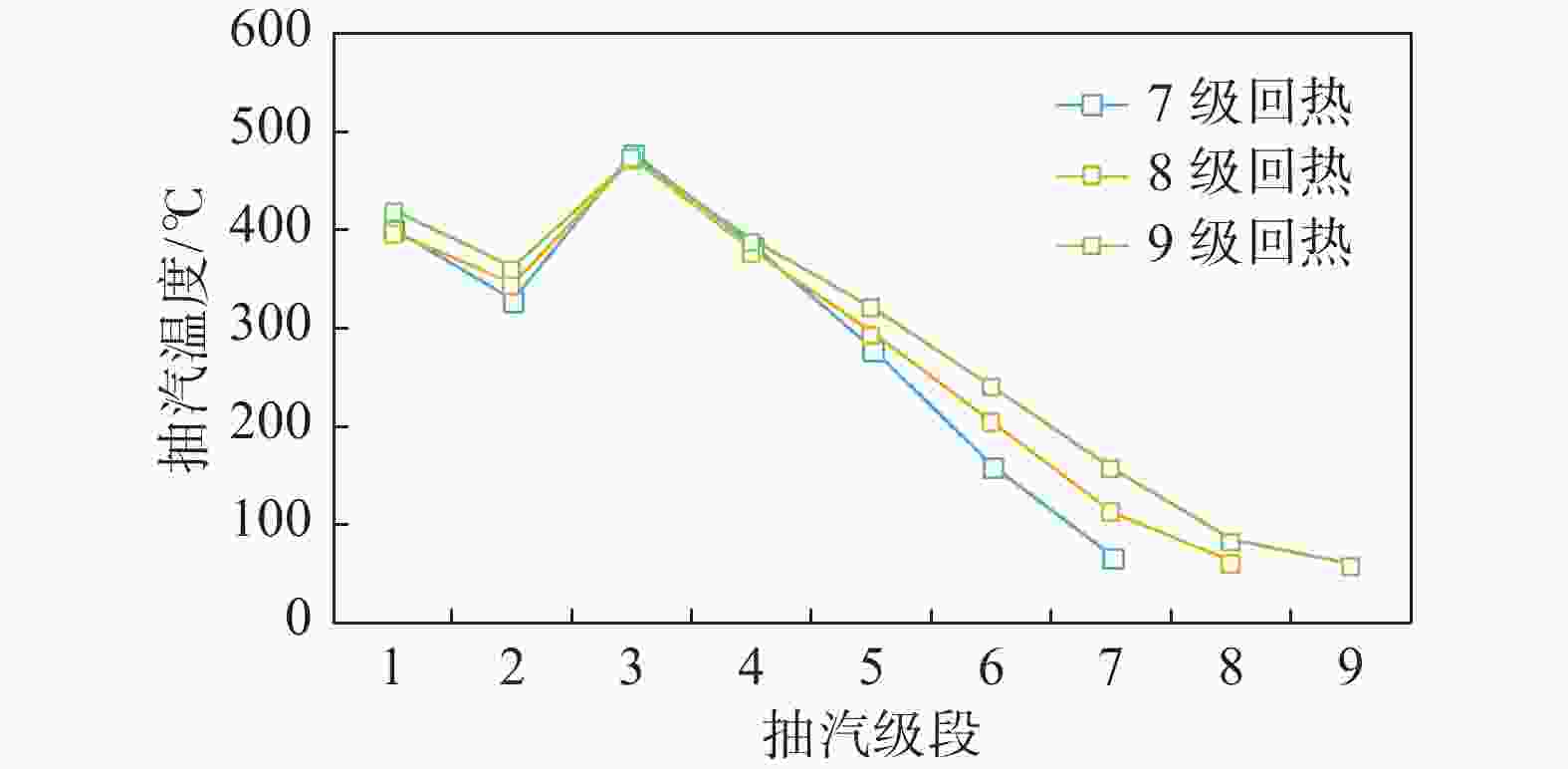

    图  9  不同回热级数抽汽温度变化图

    Fig.  9  Steam extraction temperature for different regeneration stages

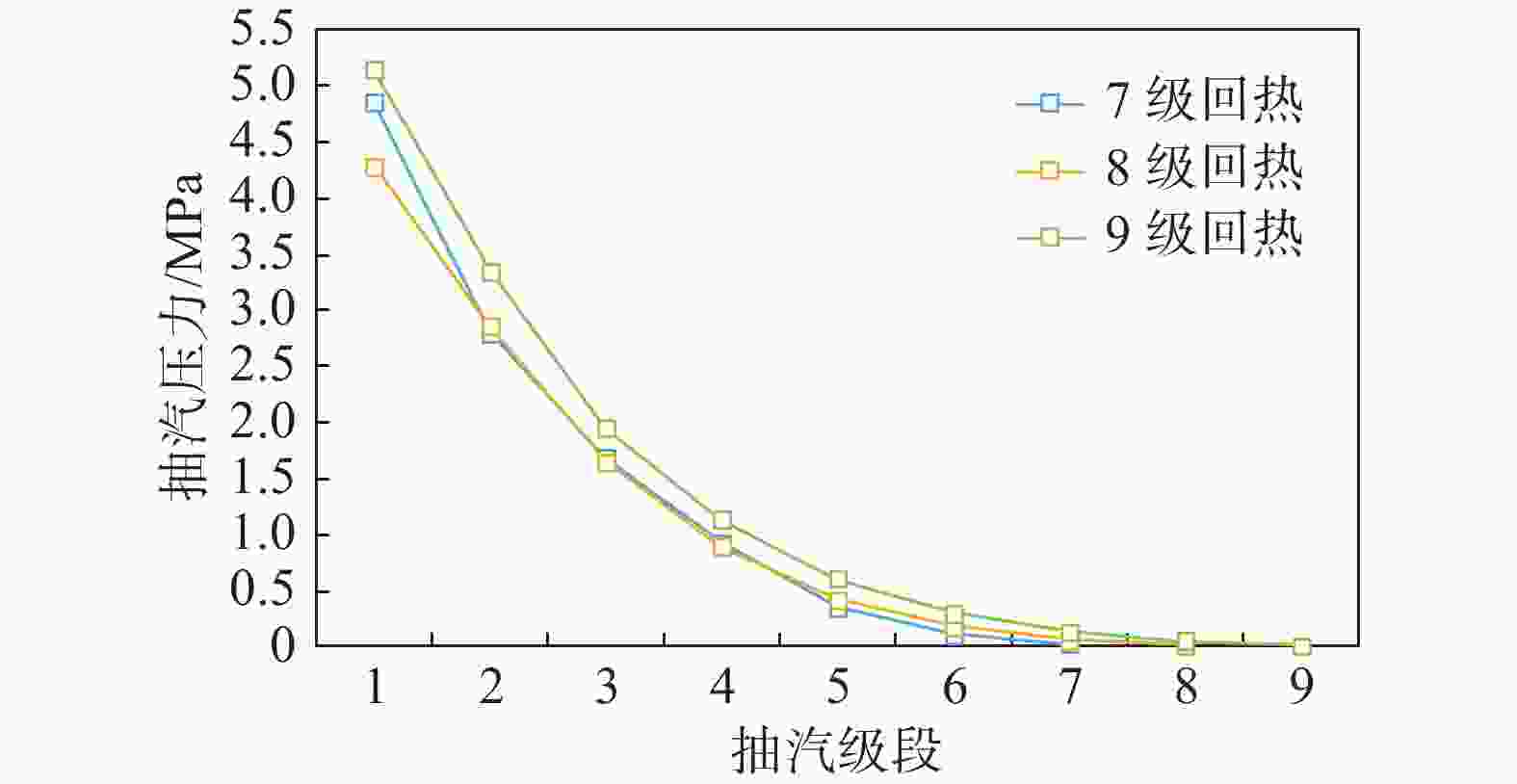

    图  10  不同回热级数抽汽压力变化图

    Fig.  10  Steam extraction pressure for different regeneration stages

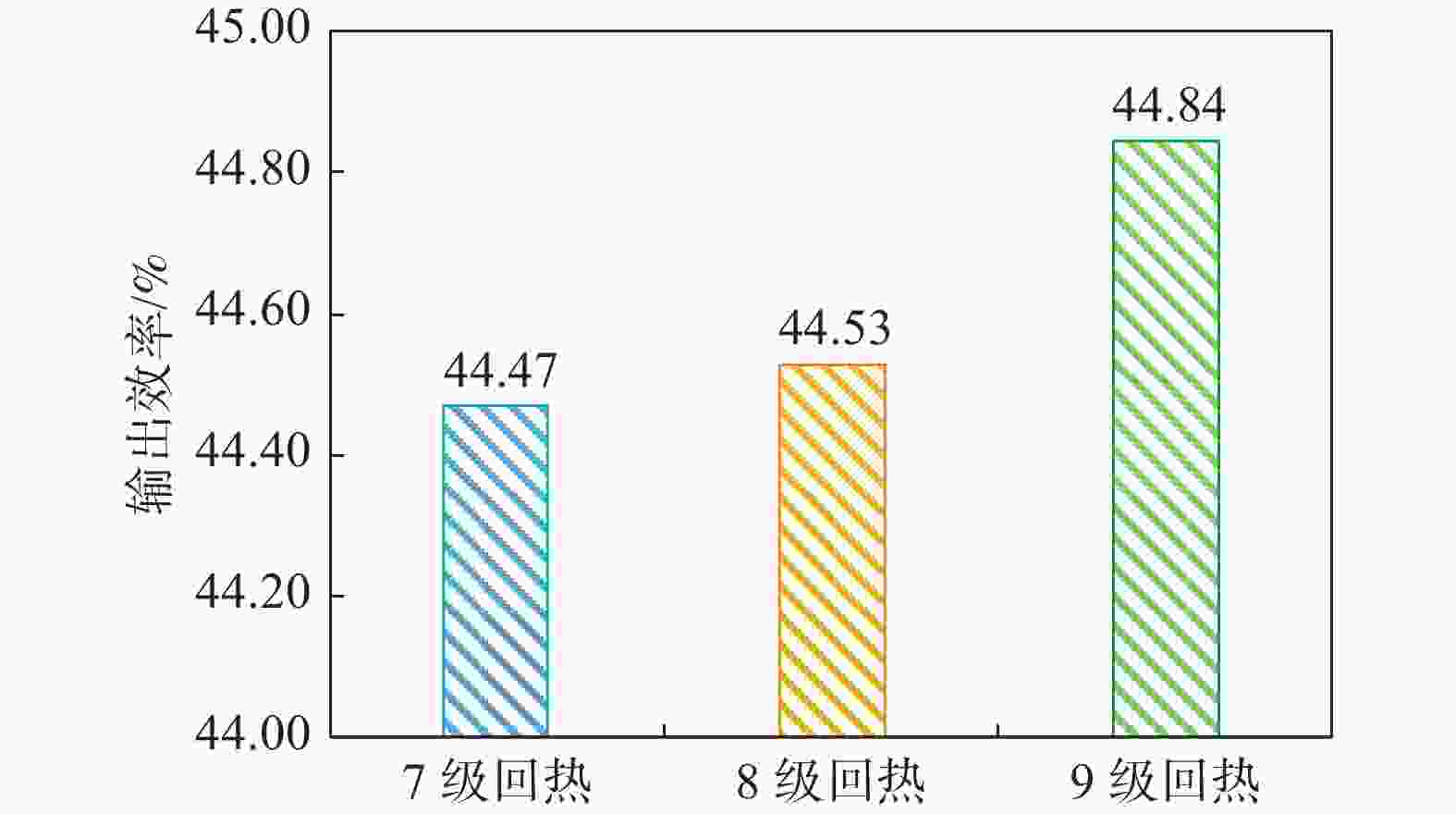

    图  11  不同回热级数输出效率变化图

    Fig.  11  Output efficiency for different regeneration stages

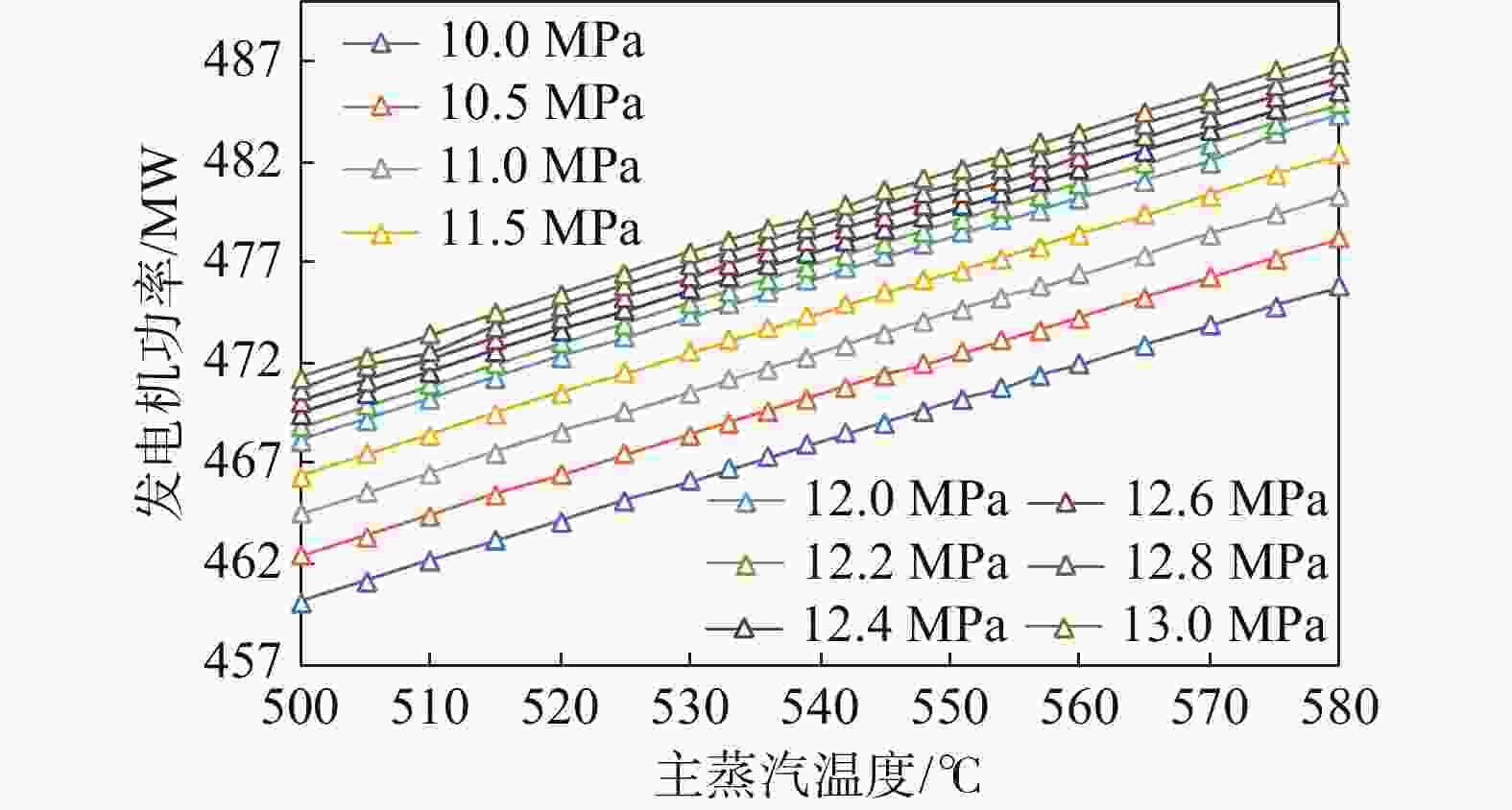

    图  12  9级回热各参数下机组发电功率

    Fig.  12  Power generation of units under various parameters of 9-stage regeneration

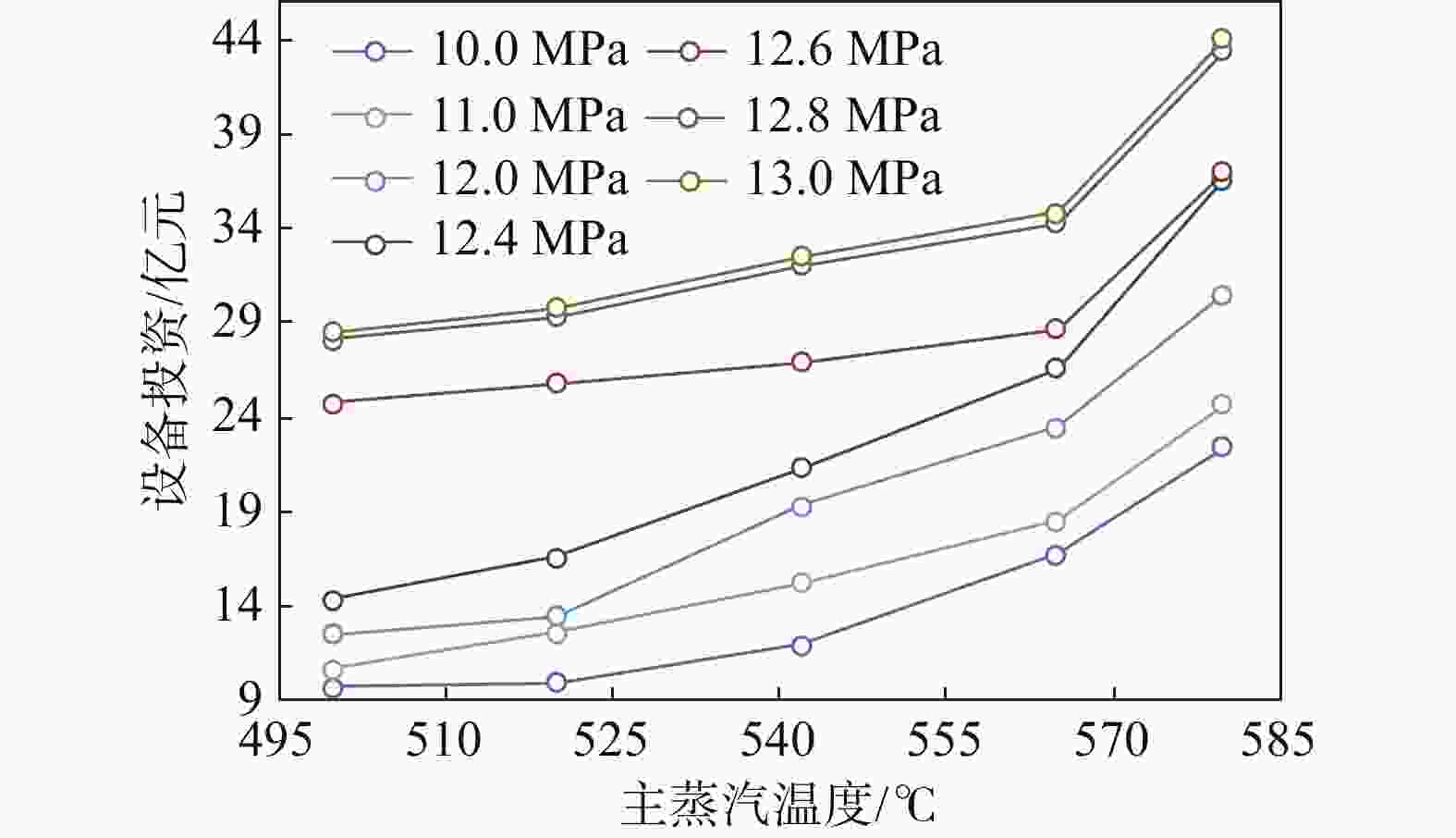

    图  13  储能系统设备投资估算图

    Fig.  13  Investment estimation for energy storage system

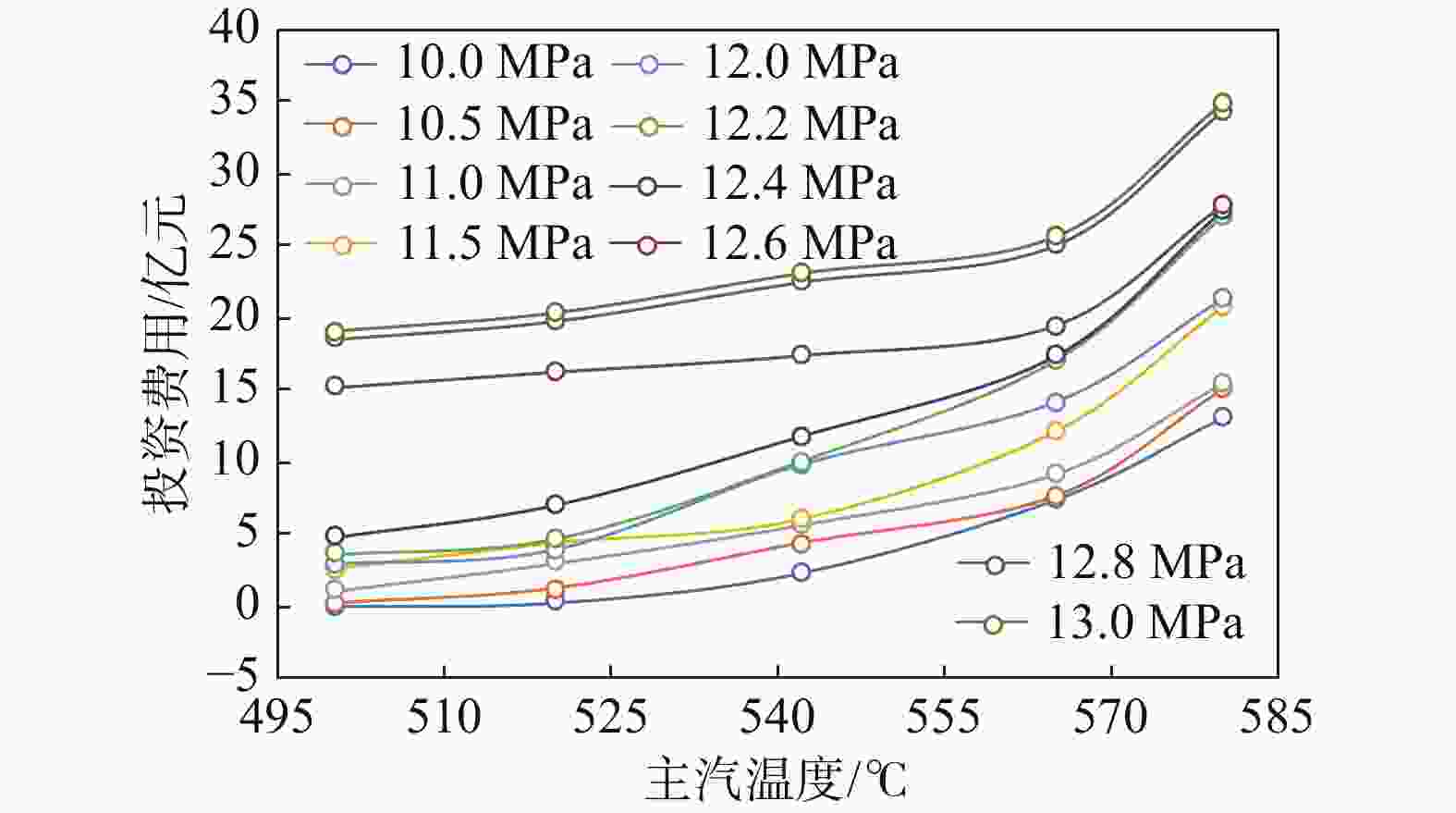

    图  14  储能岛和三回路投资变化与参数的关系

    Fig.  14  The relationship between investment and parameters in energy storage island and three-circuit system

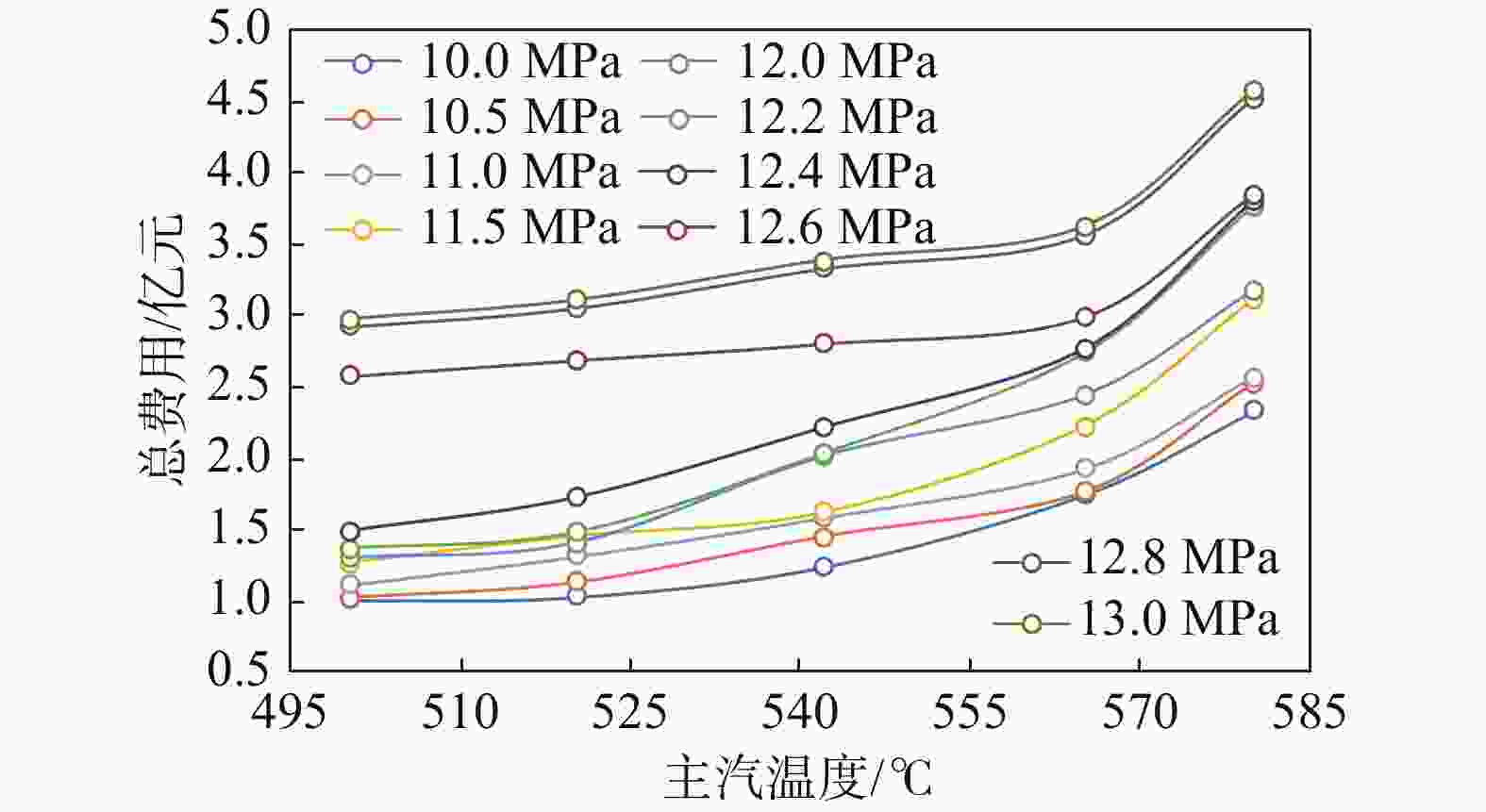

    图  15  储能岛和发电岛年总费用与参数的关系

    Fig.  15  The relationship between annual total cost and parameters of energy storage islands and power generation island

    表  1  三回路主要设备价格水平

    Tab.  1.   Price of main equipment of the three-circuit system

    设备 总价/亿元 备注
    汽轮机 2.000 在500~580 ℃范围内,
    主汽温度变化对价格影响不大
    给水泵(扬程11~14 MPa) 0.450 在11~14 MPa范围内,
    扬程变化对价格影响不大
    高压加热器(≥ 14 MPa) 0.139 3级共3台
    高压加热器(< 14 MPa) 0.132 3级共3台
    低压加热器(3台) 0.070 三回路参数对每台低压
    加热器的价格影响不大
    低压加热器(4台) 0.093 三回路参数对每台低压
    加热器的价格影响不大
    低压加热器(5台) 0.116 三回路参数对每台低压
    加热器的价格影响不大
    主蒸汽和高温再热蒸汽管道(SA335 P91) 0.308
    主蒸汽和高温再热蒸汽管道(12Cr1MoVG) 0.084
    下载: 导出CSV

    表  2  储能系统设备投资估算表

    Tab.  2.   Investment estimation for energy storage system

    主汽参数总价估算/亿元主汽参数总价估算/亿元
    10 MPa/500 ℃9.725710 MPa/520 ℃9.9385
    10 MPa/542 ℃11.967810 MPa/565 ℃16.8095
    10 MPa/580 ℃22.468311 MPa/500 ℃10.7367
    11 MPa/520 ℃12.649411 MPa/542 ℃15.2578
    11 MPa/565 ℃18.518811 MPa/580 ℃24.7170
    12 MPa/500 ℃12.518012 MPa/520 ℃13.5057
    12 MPa/542 ℃19.362412 MPa/565 ℃23.4857
    12 MPa/580 ℃30.574112.4 MPa/500 ℃14.3608
    12.4 MPa/520 ℃16.594712.4 MPa/542 ℃21.3126
    12.4 MPa/565 ℃26.612112.4 MPa/580 ℃36.6224
    12.6 MPa/500 ℃24.759012.6 MPa/520 ℃25.8262
    12.6 MPa/542 ℃26.949212.6 MPa/565 ℃28.7397
    12.6 MPa/580 ℃37.013812.8 MPa/500 ℃28.1328
    12.8 MPa/520 ℃29.378112.8 MPa/542 ℃32.0473
    12.8 MPa/565 ℃34.305512.8 MPa/580 ℃43.4866
    13 MPa/500 ℃28.589013 MPa/520 ℃29.8608
    13 MPa/542 ℃32.579613 MPa/565 ℃34.8650
    13 MPa/580 ℃44.1029
    下载: 导出CSV

    S1  7级回热加热器参数

    S1.   Parameters of 7-stage regenerative heater

    参数 高加1 高加2 高加3 除氧 低加5 低加6 低加7
    抽汽比焓/(kJ·kg−1) 3 198.6 3 069.6 3 422.3 3 229.5 3 021.9 2 794.8 2 584.8
    管道压损/% 3 3 3 5 5 5 5
    抽汽压力/MPa 4.543 2.710 1.575 0.868 0.327 0.106 0.027
    上端差/℃ -1.7 0.0 0.0 2.8 2.8 2.8
    下端差/℃ 5.6 5.6 5.6 5.6 5.6 5.6
    进水温度/℃ 228.3 200.6 173.8 133.7 98.4 63.9 34.0
    进水比焓/(kJ·kg−1) 984.9 860.4 743.1 563.3 414.0 269.1 144.3
    出水温度/℃ 259.7 228.3 200.6 173.8 133.7 98.4 63.9
    出水比焓/(kJ·kg−1) 1 132.5 984.9 860.4 736.0 563.3 414.0 269.1
    疏水温度/℃ 233.9 206.2 173.8 104.0 69.5 39.6
    疏水比焓/(kJ·kg−1) 1 008.7 880.9 736.4 436.3 291.0 165.9
    下载: 导出CSV

    S2  8级回热加热器参数

    S2.   Parameters of 8-stage regenerative heater

    参数 高加1 高加2 高加3 除氧 低加5 低加6 低加7 低加8
    抽汽比焓/(kJ·kg−1) 3 202.5 3 106.3 3 408.4 3 218.1 3 054.9 2 879.1 2 703.8 2 528.6
    管道压损/% 3 3 3 5 5 5 5 5
    抽汽压力/MPa 4.289 2.865 1.651 0.896 0.428 0.185 0.069 0.020
    上端差/℃ -1.7 0.0 0.0 2.8 2.8 2.8 2.8
    下端差/℃ 5.6 5.6 5.6 5.6 5.6 5.6 5.6
    进水温度/℃ 231.3 202.9 175.2 143.3 115.0 86.8 57.3 34.0
    进水比焓/(kJ·kg−1) 998.8 870.5 748.9 604.3 483.7 364.8 241.4 144.3
    出水温度/℃ 256.2 231.3 202.9 175.2 143.3 115.0 86.8 57.3
    出水比焓/(kJ·kg−1) 1 115.7 998.8 870.5 741.9 604.3 483.7 364.8 241.4
    疏水温度/℃ 236.9 208.5 175.2 120.6 92.4 62.9 39.6
    疏水比焓/(kJ·kg−1) 1 023.0 891.2 742.3 506.3 387.0 263.2 165.9
    下载: 导出CSV

    S3  9级回热加热器参数

    S3.   Parameters of 9-stage regenerative heater

    参数 高加1 高加2 高加3 除氧 低加5 低加6 低加7 低加8 低加9
    抽汽比焓/(kJ·kg−1) 3 243.6 3 137.1 3 410.6 3 238.9 3 105.2 2 947.6 2 786.3 2 596.5 2 487.1
    管道压损/% 3 3 3 5 5 5 5 5 5
    抽汽压力/MPa 5.134 3.350 1.951 1.136 0.610 0.305 0.134 0.054 0.018
    上端差/℃ -1.7 0.0 0.0 2.8 2.8 2.8 2.8 2.8
    下端差/℃ 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6
    进水温度/℃ 240.1 211.1 185.5 156.7 131.3 105.2 80.4 55.0 34.0
    进水比焓/(kJ·kg−1) 1 039.2 907.2 793.9 662.0 553.1 442.4 338.4 231.9 144.3
    出水温度/℃ 267.3 240.1 211.1 185.5 156.7 131.3 105.2 80.4 55.0
    出水比焓/(kJ·kg−1) 1 169.5 1 039.2 907.2 2 799.0 662.0 553.1 442.4 338.4 231.9
    疏水温度/℃ 245.7 216.7 185.5 136.9 110.8 86.0 60.6 39.6
    疏水比焓/(kJ·kg−1) 1 064.7 928.9 787.9 576.0 464.9 360.4 253.7 165.9
    下载: 导出CSV

    S4  8级回热蒸汽发生器主要设计参数

    S4.   Main design parameters of steam generator of 8-stage regeneration

    参数 TMCR
    主蒸汽压力/MPa 12.4
    主蒸汽温度/℃ 542
    主蒸汽流量/(t·h−1) 1 400.930
    再热压力/MPa 2.439
    再热温度/℃ 542
    再热流量/(t·h−1) 1 213.246
    给水进口压力/MPa 14.5
    给水进口温度/℃ 260.0
    给水进口流量/(t·h−1) 1 400.930
    下载: 导出CSV

    S5  8级回热加热器参数

    S5.   Parameters of 8-stage regenerative heater

    参数 TMCR
    主蒸汽压力/MPa 12.4
    主蒸汽温度/℃ 542
    主蒸汽流量/(t·h−1) 1 405.448
    再热压力/MPa 2.658
    再热温度/℃ 542
    再热流量/(t·h−1) 1 236.279
    给水进口压力/MPa 14.5
    给水进口温度/℃ 256.5
    给水进口流量/(t·h−1) 1 405.448
    下载: 导出CSV

    S6  9级回热蒸汽发生器主要设计参数

    S6.   Main design parameters of steam generator of 9-stage regeneration

    参数 TMCR
    主蒸汽压力/MPa 12.4
    主蒸汽温度/℃ 542
    主蒸汽流量/(t·h−1) 1 452.488
    再热压力/MPa 3.108
    再热温度/℃ 542
    再热流量/(t·h−1) 1 261
    给水进口压力/MPa 14.5
    给水进口温度/℃ 267.6
    给水进口流量/(t·h−1) 1 452.488
    下载: 导出CSV

    S7  7级回热回路总效率与输入输出功率

    S7.   Total efficiency and input and output power of 7-stage regenerative circuit

    参数 TMCR
    三回路输入/MW 1 066
    三回路输出/MW 474.0
    发电效率/% 44.46
    下载: 导出CSV

    S8  8级回热回路总效率与输入输出功率

    S8.   Total efficiency and input and output power of 8-stage regenerative circuit

    参数 TMCR
    三回路输入/MW 1 066
    三回路输出/MW 474.7
    发电效率/% 44.52
    下载: 导出CSV

    S9  9级回热回路总效率与输入输出功率

    S9.   Total efficiency and input and output power of 9-stage regenerative circuit

    参数 TMCR
    三回路输入/MW 1 066
    三回路输出/MW 478.1
    发电效率/% 44.80
    下载: 导出CSV
