基于离散小波变换和GRU的触电诊断分析

蔡高凤 王庆斌 陈镇宇 徐桂培 冯家琪 罗棋昌

蔡高凤,王庆斌,陈镇宇,等. 基于离散小波变换和GRU的触电诊断分析[J]. 南方能源建设,2024,11(4):127-136. doi:  10.16516/j.ceec.2024.4.13
引用本文: 蔡高凤,王庆斌,陈镇宇,等. 基于离散小波变换和GRU的触电诊断分析[J]. 南方能源建设,2024,11(4):127-136. doi:  10.16516/j.ceec.2024.4.13
CAI Gaofeng, WANG Qingbin, CHEN Zhenyu, et al. Analysis on electrocution diagnosis based on discrete wavelet transform and GRU [J]. Southern energy construction, 2024, 11(4): 127-136 doi:  10.16516/j.ceec.2024.4.13
Citation: CAI Gaofeng, WANG Qingbin, CHEN Zhenyu, et al. Analysis on electrocution diagnosis based on discrete wavelet transform and GRU [J]. Southern energy construction, 2024, 11(4): 127-136 doi:  10.16516/j.ceec.2024.4.13

基于离散小波变换和GRU的触电诊断分析

doi: 10.16516/j.ceec.2024.4.13
基金项目: 广东电网有限责任公司云浮供电局科技项目“基于云边端架构的低压配网剩余电流保护及预警技术研究与应用”(0353002022030103YN00022)
详细信息
    作者简介:

    蔡高凤,1981- ,男,工程师,学士,主要从事配电运行管理工作(e-mail)41113900@qq.com

    通讯作者:

    蔡高凤,1981- ,男,工程师,硕士,主要从事配电运行管理工作(e-mail)41113900@qq.com

  • 中图分类号: TM7;TP309.7

Analysis on Electrocution Diagnosis Based on Discrete Wavelet Transform and GRU

  • 摘要:   目的  在低压配电网中,作为用电安全的一种重要保障,剩余电流保护装置可减小用电器发生漏电故障而带来的危害,还可预防人体触电事故的发生。当前剩余电流保护装置依靠剩余电流信号大小作为保护机构动作的依据,无法识别触电特征。针对这个问题,文章提出了1种基于小波分解降噪与GRU的低压配电网触电信号特征提取及触电诊断的方法。  方法  文章对触电实验采集的剩余电流进行降采样和离散小波降噪等预处理;采用滑动窗口法提取剩余电流的时频域触电特征参数,利用傅里叶变换提取剩余电流对二次谐波幅值特征参数;提取的全部特征参数组成1个高维特征空间向量;采用主成分分析法对高维特征空间向量进行降维处理后得到1组新的三维特征向量;建立触电诊断模型,并将代表触电特征的三维特征向量作为该模型的输入量;运用门控循环网络(GRU)等5种不同的触电诊断模型对触电信号进行对比实验。  结果  实验结果表明:基于GRU的触电诊断模型的收敛效果较好,识别率达到98.33%。  结论  该方法对新一代的剩余电流保护装置的研究与开发提供了新的思路,为用电安全提供了有效保障。
  • 图  1  实验原理图

    Fig.  1  Experimental schematic diagram

    图  2  触电原始剩余电流信号波形

    Fig.  2  The original residual current signal waveform of electrocution

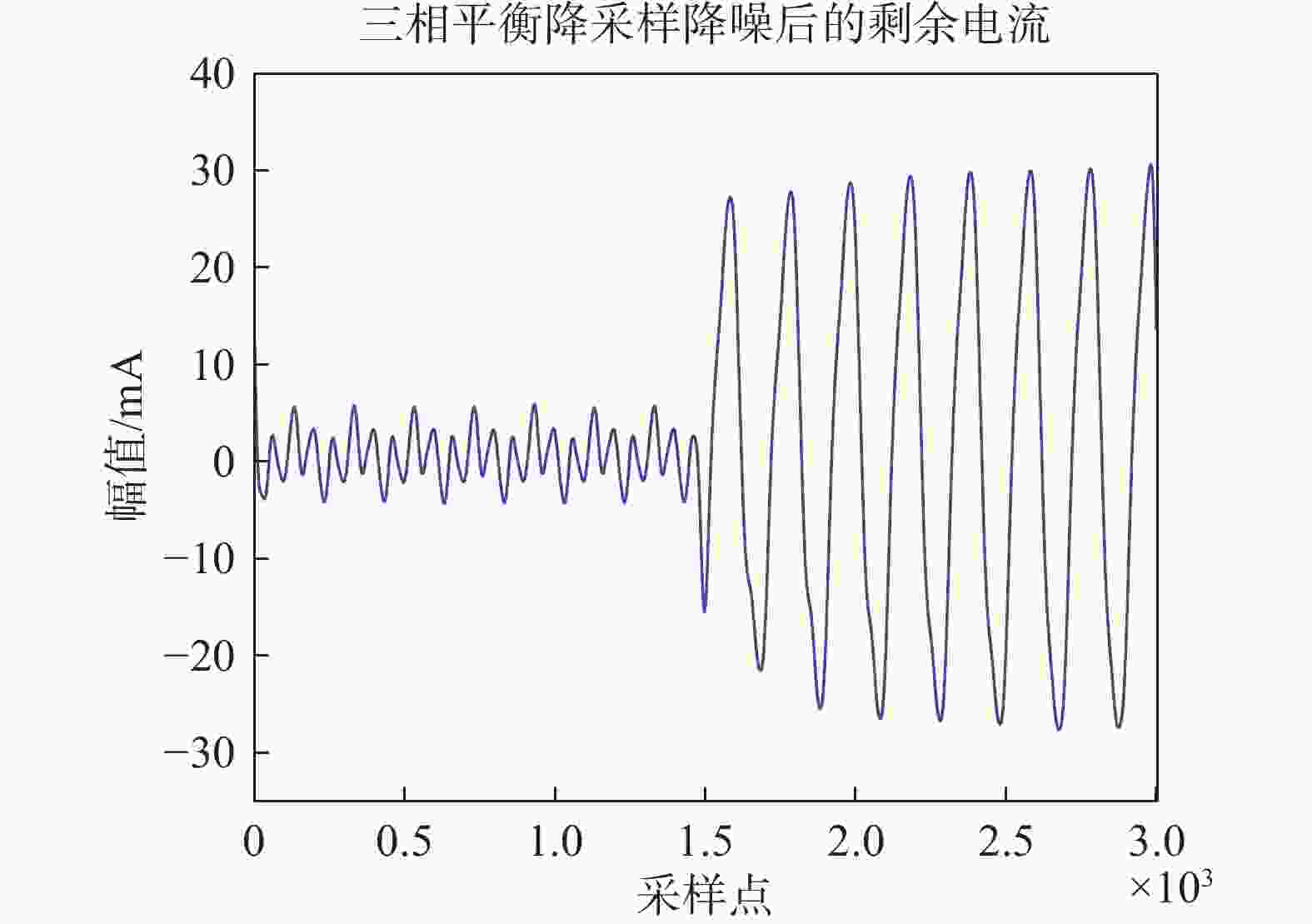

    图  3  降采样降噪后的剩余电流波形

    Fig.  3  Residual current waveform after downsampling and noise reduction

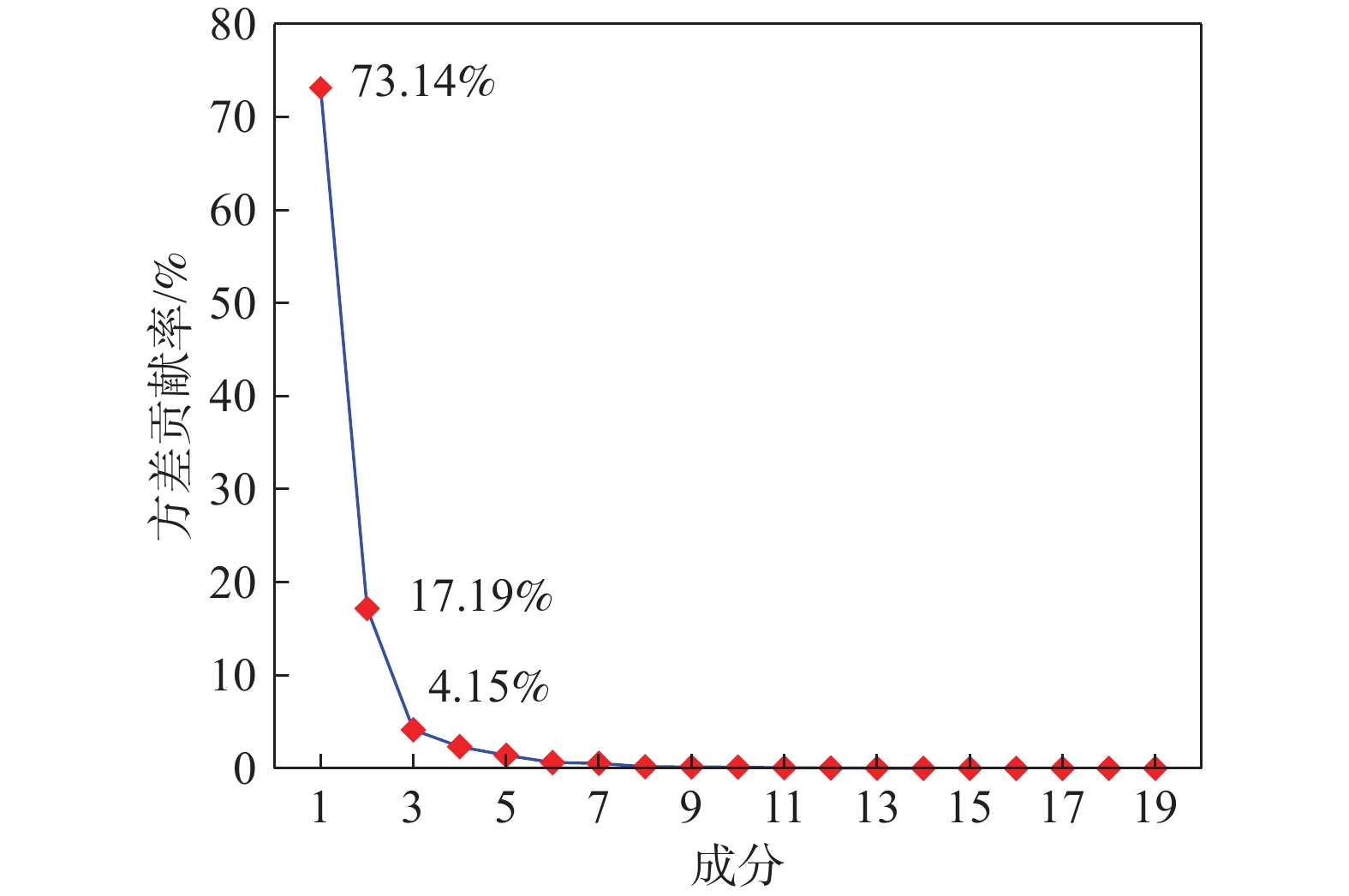

    图  4  方差贡献率随主成分变化图

    Fig.  4  Changes of variance contribution rate with the variations of principal components

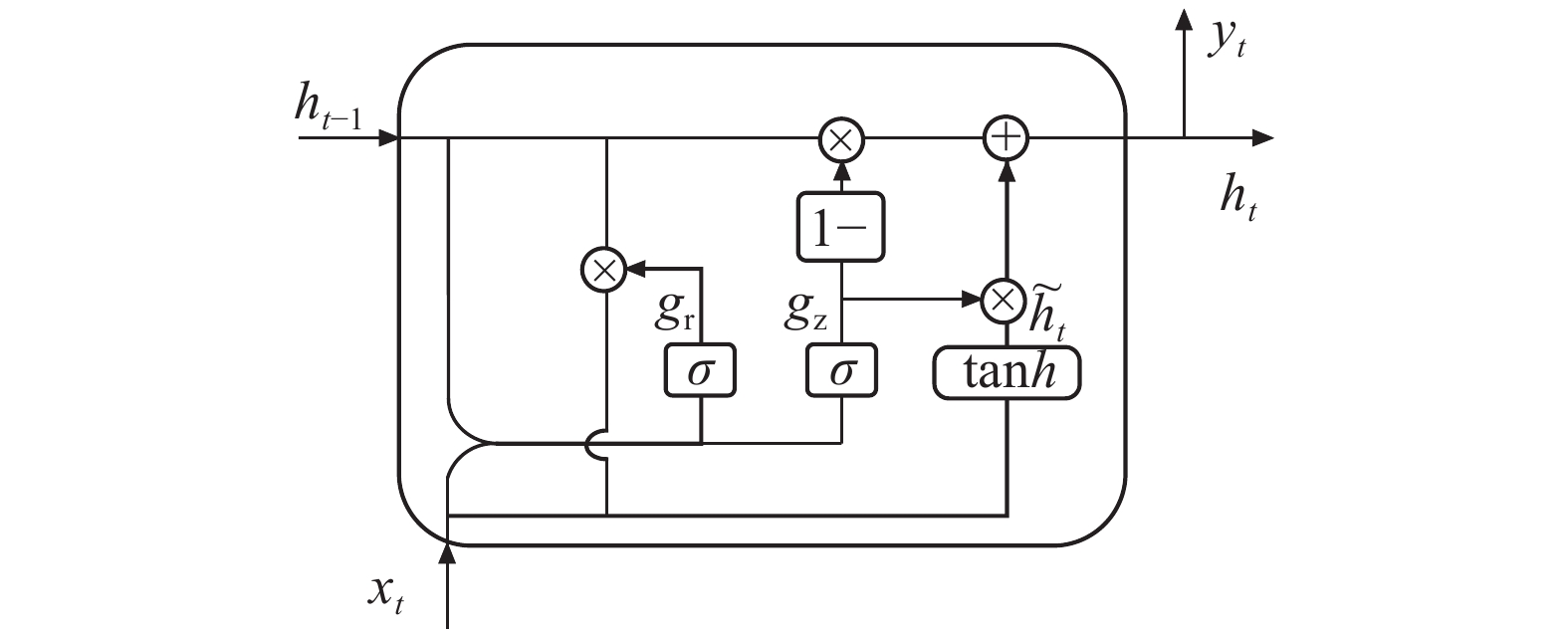

    图  5  GRU细胞核结构图

    Fig.  5  GRU cell nucleus structure diagram

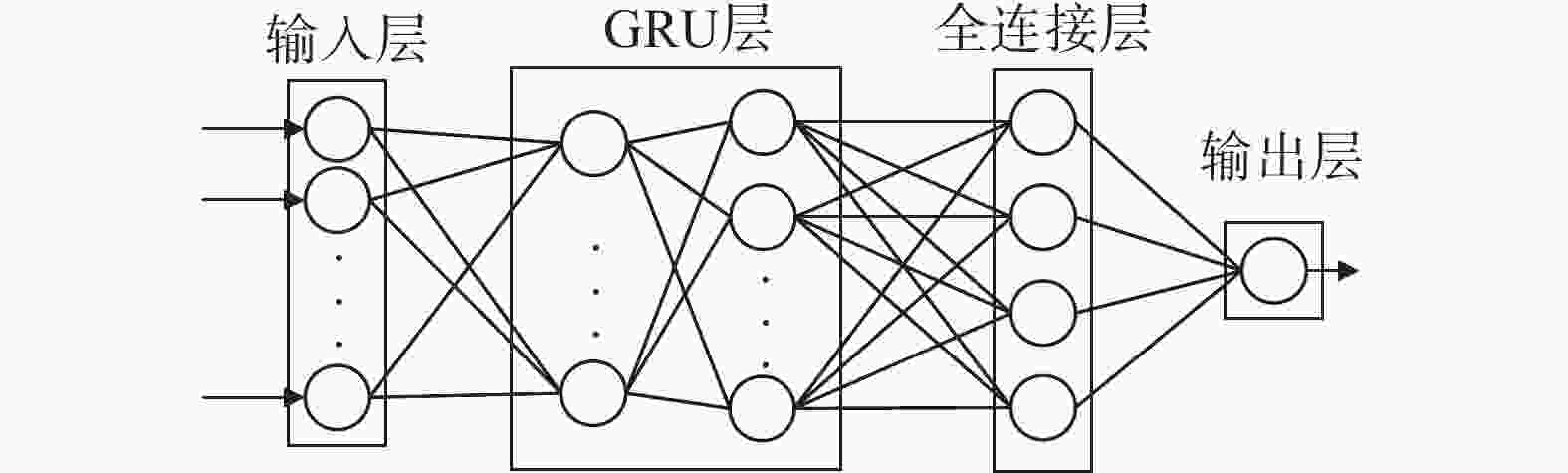

    图  6  GRU神经网络结构图

    Fig.  6  GRU neural network structure diagram

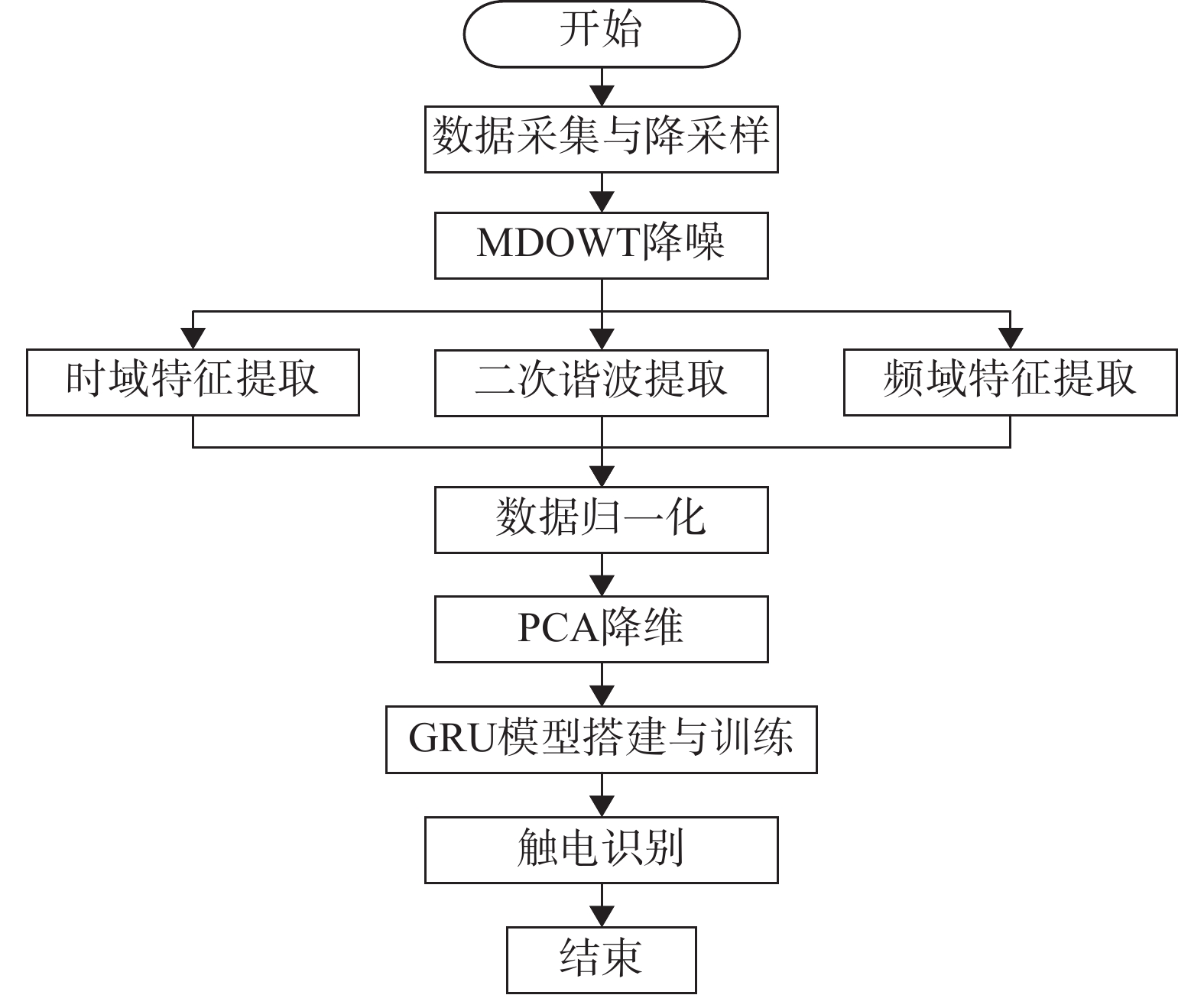

    图  7  触电诊断流程图

    Fig.  7  Electrocution diagnosis flow chart

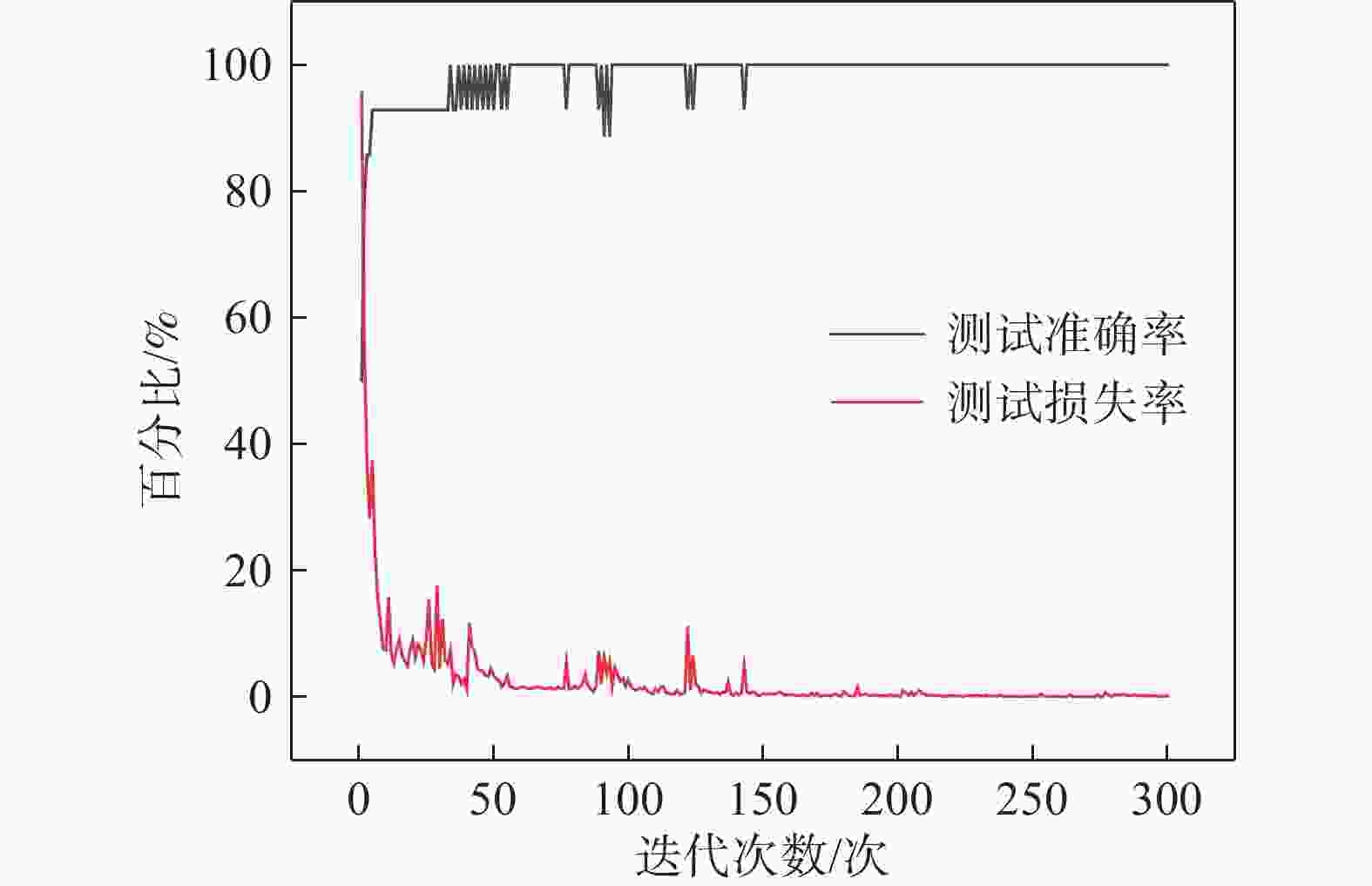

    图  8  测试过程示意图

    Fig.  8  Schematic diagram of the testing process

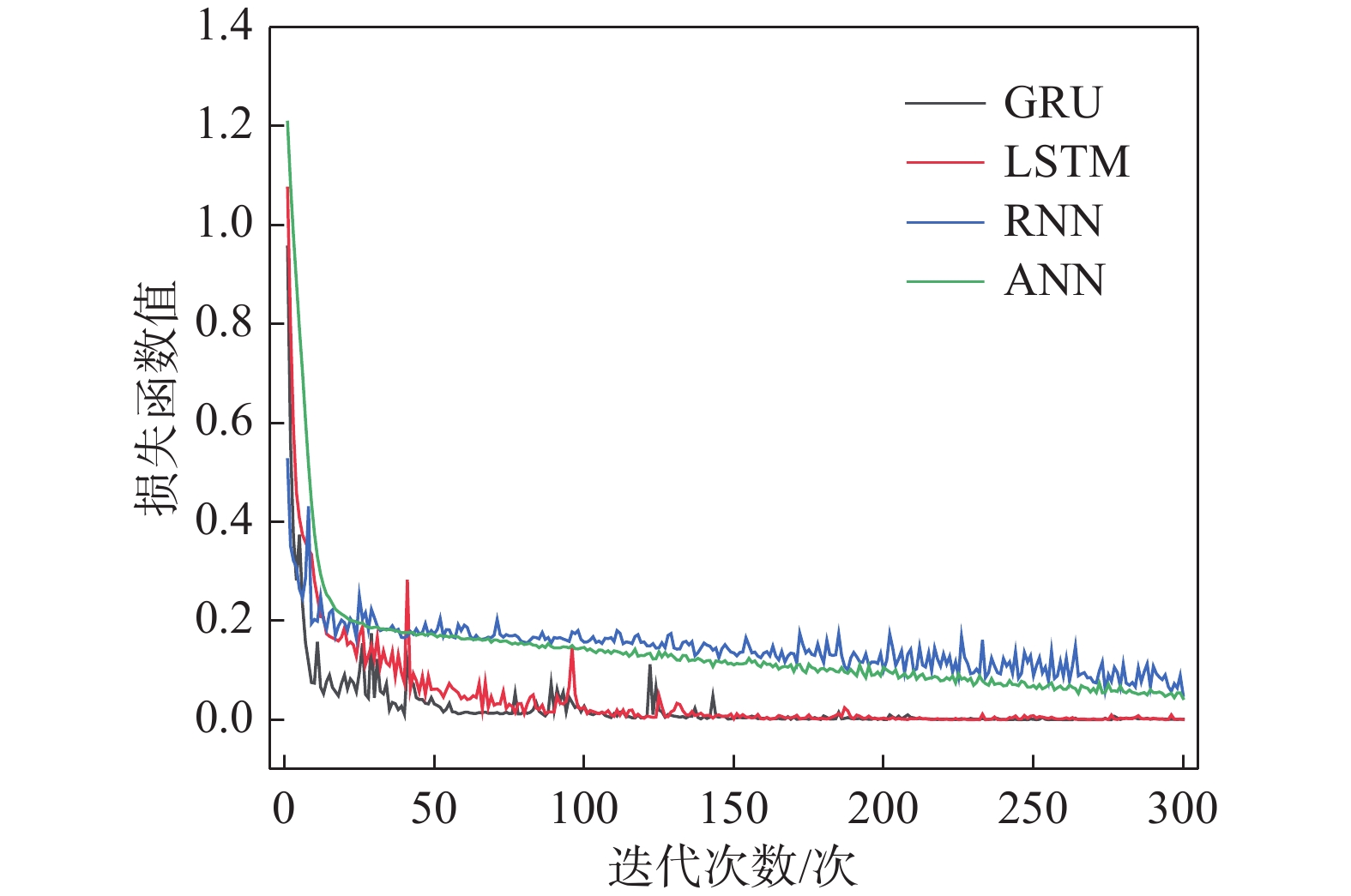

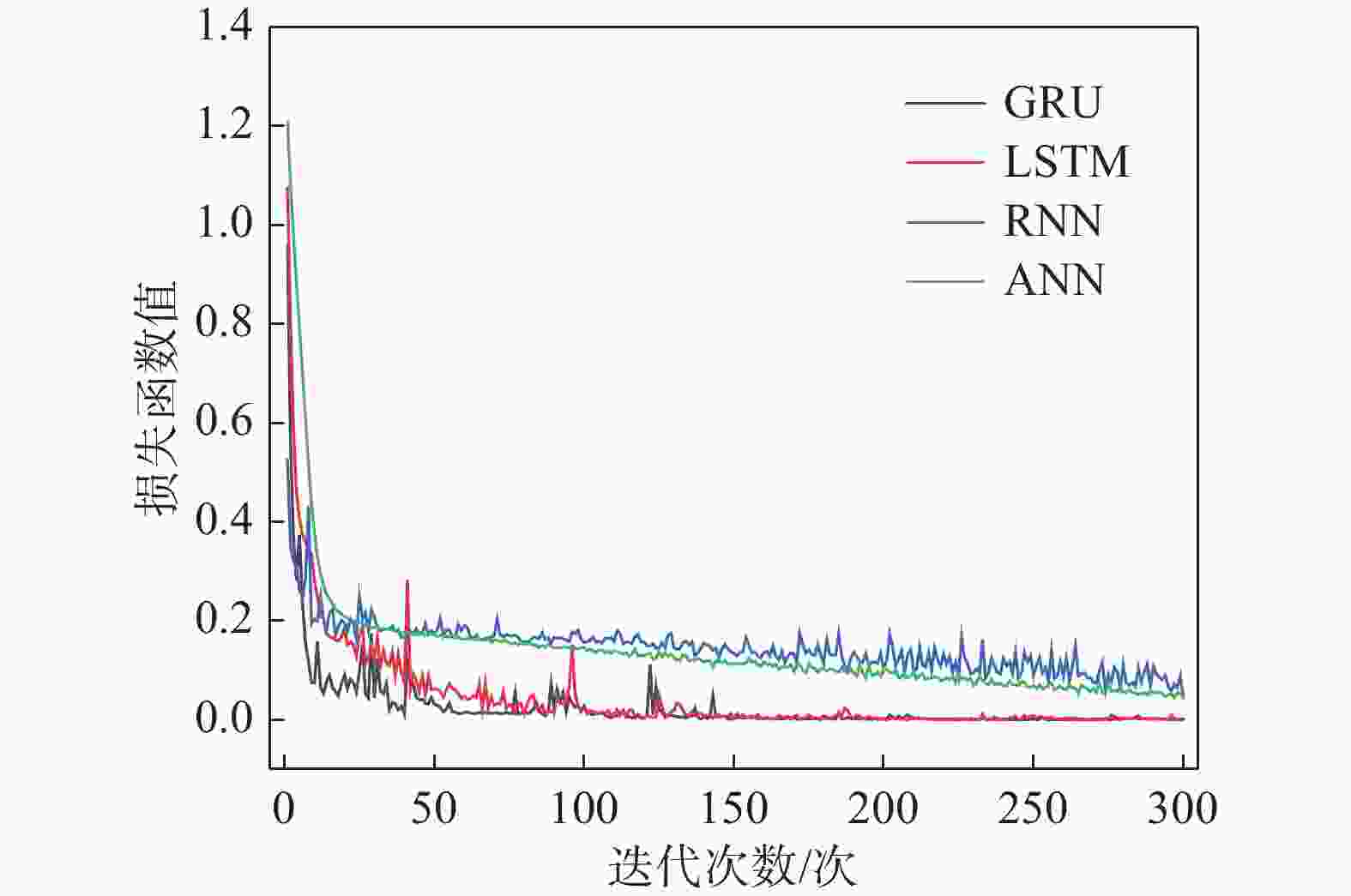

    图  9  迭代次数与损失函数的关系

    Fig.  9  Relationship between the number of iterations and the loss function

    表  1  时域特征参数

    Tab.  1.   Characteristic parameters in time-domain

    序号 特征表达式 序号 特征表达式
    1 $ {a}_{1}=\dfrac{1}{N}\displaystyle \sum _{i=1}^{N}x\left(i\right) $ 7 $ {a}_{7}={a}_{5}-{a}_{6} $
    2 $ {a}_{2}=\dfrac{1}{N}{\displaystyle \sum _{i=1}^{N}}\left|x\left(i\right)\right| $ 8 $ {a}_{8}=\sqrt{\dfrac{1}{N}{\displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)\right|}^{2}} $
    3 $ {a}_{3}=\dfrac{1}{N}{\displaystyle \displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)-{a}_{1}\right|}^{2} $ 9 $ {a}_{9}=\dfrac{\frac{1}{N}{\displaystyle \displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)-{a}_{1}\right|}^{3}}{{{a}_{4}}^{3}} $
    4 $ {a}_{4}=\sqrt{{a}_{3}} $ 10 $ {a}_{10}=\dfrac{{a}_{8}}{{a}_{2}} $
    5 $ {a}_{5}={\mathrm{max}}\left(x\right(i\left)\right) $ 11 $ {a}_{11}={\displaystyle \sum _{i=1}^{N}}{x\left(i\right)}^{2} $
    6 $ {a}_{6}={\rm{min}}\left(x\right(i\left)\right) $
    注:i=1, 2, … N为样本采样点数;x(i)为时域信号序列。
    下载: 导出CSV

    表  2  频域特征参数

    Tab.  2.   Characteristic parameters in frequency-domain

    序号 特征表达式 序号 特征表达式
    1 $ {b}_{1}=\dfrac{1}{K}\displaystyle \sum _{i=1}^{K}s\left(n\right) $ 6 $ {b}_{6}=\sqrt{\dfrac{1}{K}\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{2}s\left(n\right)} $
    2 $ {b}_{2}=\dfrac{1}{K}\displaystyle \sum _{n=1}^{K}{\left(s\left(n\right)-{b}_{1}\right)}^{2} $ 7 $ {b}_{7}=\dfrac{{b}_{6}}{{b}_{5}} $
    3 $ {b}_{3}=\dfrac{{\displaystyle \sum _n=1}^{K}{\left(s(n-{b}_{1}\right)}^{3}}{K\sqrt{{{b}_{2}}^{3}}} $ 8 $ {b}_{8}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{3}s\left(n\right)}{K{{b}_{6}}^{3}} $
    4 $ {b}_{4}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left(s\left(n\right)-{b}_{1}\right)}^{4}}{K{{b}_{2}}^{2}} $ 9 $ {b}_{9}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{4}s\left(n\right)}{K{{b}_{6}}^{4}} $
    5 $ {b}_{5}=\dfrac{\displaystyle \sum _{n=1}^{K}{f}_{n}s\left(n\right)}{\displaystyle \sum _{n=1}^{K}s\left(n\right)} $ 10 $ {b}_{10}=\dfrac{\displaystyle \sum _{n=1}^{K}\sqrt{\left|{f}_{n}-{b}_{5}\right|s\left(n\right)}}{K\sqrt{{b}_{6}}} $
    注:n=1, 2, … K为谱线数;s(n)为第n条谱线的频率幅值;$ {f}_{n} $为第n条谱线的频率值。
    下载: 导出CSV

    表  3  主成分系数

    Tab.  3.   Coefficients of principal components

    变量 主成分1 主成分2 主成分3
    $ {a}_{2} $ −0.303 66 −0.021 00 −0.064 65
    $ {a}_{3} $ −0.287 23 −0.062 74 −0.006 04
    $ {a}_{4} $ −0.309 25 −0.010 07 −0.097 82
    $ {a}_{5} $ −0.245 79 0.042 95 −0.223 35
    $ {a}_{6} $ 0.265 81 0.018 19 0.013 50
    $ {a}_{7} $ −0.284 24 0.015 13 −0.136 42
    $ {a}_{8} $ −0.298 28 0.013 56 −0.147 29
    $ {a}_{9} $ −0.005 96 0.029 15 −0.182 84
    $ {a}_{10} $ 0.149 48 0.289 35 −0.473 20
    $ {a}_{11} $ −0.275 42 −0.044 56 −0.039 60
    $ {b}_{1} $ −0.224 56 0.242 82 0.061 44
    $ {b}_{2} $ −0.278 29 −0.063 13 −0.035 61
    $ {b}_{3} $ −0.222 52 −0.279 34 0.218 72
    $ {b}_{4} $ −0.246 85 −0.296 02 0.243 44
    $ {b}_{6} $ −0.120 18 0.423 34 0.442 00
    $ {b}_{7} $ −0.194 64 0.004 51 −0.422 94
    $ {b}_{8} $ 0.053 80 −0.282 51 −0.227 29
    $ {b}_{9} $ 0.024 61 −0.121 74 −0.087 29
    $ {b}_{10} $ −0.178 97 0.344 54 0.259 75
    $ {c}_{1} $ −0.066 40 0.534 03 −0.154 24
    注:$ {c}_{1} $为二次谐波。
    下载: 导出CSV

    表  4  GRU网络层数MAE

    Tab.  4.   Number of GRU network layers and MAE

    当前GRU网络层数 神经元个数/个 MAE
    1 64 0.200 0
    2 64 0.133 3
    3 64 0.233 3
    4 64 0.200 0
    下载: 导出CSV

    表  5  神经元数MAE

    Tab.  5.   Number of neurons and MAE

    当前GRU网络层数 神经元个数/个 MAE
    2 8 0.433 3
    2 16 0.400 0
    2 32 0.266 6
    2 64 0.200 0
    2 128 0.300 0
    下载: 导出CSV

    表  6  学习率和损失值

    Tab.  6.   Learning rate and loss value

    学习率0.000 80.000 90.001 00.002 00.003 0
    损失值0.265 50.241 20.240 30.273 90.248 3
    下载: 导出CSV

    表  7  不同模型的性能比较

    Tab.  7.   Performance comparison of different models

    神经网络 迭代次数/次 准确率/% 训练时间/s
    GRU 300 98.33 6.559 0
    LSTM 300 98.33 6.883 7
    RNN 300 91.67 4.551 8
    ANN 300 91.67 11.675 4
    SVM 300 91.67 0.001 0
    下载: 导出CSV
  • [1] 赵启承, 虞雁凌. 基于长短期记忆神经网络的生命体触电电流检测 [J]. 传感器与微系统, 2022, 41(1): 142-145. DOI:  10.13873/J.1000-9787(2022)01-0142-04.

    ZHAO Q C, YU Y L. Biological body electrocution current detection based on LSTM neural networks [J]. Transducer and microsystem technologies, 2022, 41(1): 142-145. DOI:  10.13873/J.1000-9787(2022)01-0142-04.
    [2] 劳永钊, 吴任博, 肖健, 等. 中压配电网线损实时同步监测系统设计方案研究 [J]. 南方能源建设, 2022, 9(增刊1): 139-146. DOI:  10.16516/j.gedi.issn2095-8676.2022.S1.021.

    LAO Y Z, WU R B, XIAO J, et al. Research on design scheme of real-time synchronous monitoring system for line loss of medium voltage distribution network [J]. Southern energy construction, 2022, 9(Suppl.1): 139-146. DOI:  10.16516/j.gedi.issn2095-8676.2022.S1.021.
    [3] 蔡智萍, 郭谋发, 魏正峰. 基于BP神经网络的低压配电网生命体触电识别方法研究 [J]. 电网技术, 2022, 46(4): 1614-1623. DOI:  10.13335/j.1000-3673.pst.2021.0742.

    CAI Z P, GUO M F, WEI Z F. Research on recognition method of living body shock in low-voltage distribution network based on BP neural network [J]. Power system technology, 2022, 46(4): 1614-1623. DOI:  10.13335/j.1000-3673.pst.2021.0742.
    [4] 侯瑞. 基于粒子群算法的区域综合能源系统规划及运行优化 [J]. 内蒙古电力技术, 2019, 37(4): 43-48. DOI:  10.3969/j.issn.1008-6218.2019.04.003.

    HOU R. Planning of reginal integrated energy system based on particle swarm optimization and its operation optimization [J]. Inner Mongolia electric power, 2019, 37(4): 43-48. DOI:  10.3969/j.issn.1008-6218.2019.04.003.
    [5] 关海鸥, 杜松怀, 苏娟, 等. 一种触电信号的自动快速检测模型 [J]. 电网技术, 2013, 37(8): 2328-2335. DOI:  10.13335/j.1000-3673.pst.2013.08.008.

    GUAN H O, DU S H, SU J, et al. An automatic and quick detection model of electric shock signals [J]. Power system technology, 2013, 37(8): 2328-2335. DOI:  10.13335/j.1000-3673.pst.2013.08.008.
    [6] 陈航宇, 李天友, 杨智奇. 低压配网剩余电流保护运行现状及相关措施分析 [J]. 电气技术, 2021, 22(1): 104-108. DOI:  10.3969/j.issn.1673-3800.2021.01.021.

    CHEN H Y, LI T Y, YANG Z Q. Analysis of current operation status and relevant measures of low-voltage distribution network residual current protection [J]. Electrical engineering, 2021, 22(1): 104-108. DOI:  10.3969/j.issn.1673-3800.2021.01.021.
    [7] 韩晓慧, 杜松怀, 苏娟, 等. 触电信号暂态特征提取及故障类型识别方法 [J]. 电网技术, 2016, 40(11): 3591-3596. DOI:  10.13335/j.1000-3673.pst.2016.11.046.

    HAN X H, DU S H, SU J, et al. Fault transient feature extraction and fault type identification for electrical shock signals [J]. Power system technology, 2016, 40(11): 3591-3596. DOI:  10.13335/j.1000-3673.pst.2016.11.046.
    [8] 关海鸥, 刘梦, 李春兰, 等. 基于小波包变换和量子神经网络的触电故障类型识别模型 [J]. 农业工程学报, 2018, 34(5): 183-190. DOI:  10.11975/j.issn.1002-6819.2018.05.024.

    GUAN H O, LIU M, LI C L, et al. Classification recognition model of electric shock fault based on wavelet packet transformation and quantum neural network [J]. Transactions of the Chinese society of agricultural engineering, 2018, 34(5): 183-190. DOI:  10.11975/j.issn.1002-6819.2018.05.024.
    [9] 胡文堂, 高胜友, 余绍峰, 等. 统计参数在变压器局部放电模式识别中的应用 [J]. 高电压技术, 2009, 35(2): 277-281. DOI:  10.13336/j.1003-6520.hve.2009.02.007.

    HU W T, GAO S Y, YU S F, et al. Application of statistic parameters in recognition of partial discharge in transformers [J]. High voltage engineering, 2009, 35(2): 277-281. DOI:  10.13336/j.1003-6520.hve.2009.02.007.
    [10] CHEN L, HAN W, HUANG Y H, et al. Online fault diagnosis for photovoltaic modules based on probabilistic neural network [J]. European journal of electrical engineering, 2019, 21(3): 317-325. DOI:  10.18280/ejee.210309.
    [11] WANG H H, WANG P, LIU T. Power quality disturbance classification using the S-transform and probabilistic neural network [J]. Energies, 2017, 10(1): 107. DOI: 10.3390/en1001 0107.
    [12] 李春兰, 罗杰, 石砦, 等. 基于小波分析和概率神经网络的触电事故识别方法 [J]. 江苏大学学报(自然科学版), 2023, 44(1): 75-81, 88. DOI:  10.3969/j.issn.1671-7775.2023.01.011.

    LI C L, LUO J, SHI Z, et al. Electric shock identification method based on probabilistic neural network and wavelet analysis [J]. Journal of Jiangsu University (Natural Science Edition), 2023, 44(1): 75-81, 88. DOI:  10.3969/j.issn.1671-7775.2023.01.011.
    [13] 罗杰. 基于生物触电特征的触电事故识别方法研究 [D]. 乌鲁木齐: 新疆农业大学, 2021. DOI:  10.27431/d.cnki.gxnyu.2021.000173.

    LUO J. Research on recognition method of electric shock accident based oil biological electric shock characteristics [D]. Urumqi: Xinjiang Agricultural University, 2021. DOI:  10.27431/d.cnki.gxnyu.2021.000173.
    [14] 周松林, 茆美琴, 苏建徽. 基于主成分分析与人工神经网络的风电功率预测 [J]. 电网技术, 2011, 35(9): 128-132. DOI:  10.13335/j.1000-3673.pst.2011.09.004.

    ZHOU S L, MAO M Q, SU J H. Prediction of wind power based on principal component analysis and artificial neural network [J]. Power system technology, 2011, 35(9): 128-132. DOI:  10.13335/j.1000-3673.pst.2011.09.004.
    [15] 马瑞, 康仁, 罗斌, 等. 基于改进主成分分析法的火电机组能耗特征识别方法 [J]. 电网技术, 2013, 37(5): 1196-1201. DOI:  10.13335/j.1000-3673.pst.2013.05.012.

    MA R, KANG R, LUO B, et al. An improved principal component analysis based recognition method for energy consumption characteristics of thermal generation unit [J]. Power system technology, 2013, 37(5): 1196-1201. DOI:  10.13335/j.1000-3673.pst.2013.05.012.
    [16] 肖颍涛, 王化全, 俞海峰, 等. 基于主成分分析法和模糊综合评价法的配电网评估 [J]. 南方能源建设, 2019, 6(3): 105-112. DOI:  10.16516/j.gedi.issn2095-8676.2019.03.018.

    XIAO Y T, WANG H Q, YU H F, et al. Evaluation of distribution network status based on principal component analysis and correspondence analysis [J]. Southern energy construction, 2019, 6(3): 105-112. DOI:  10.16516/j.gedi.issn2095-8676.2019.03.018.
    [17] 黄子敬. 基于循环神经网络的内部威胁检测方法研究 [D]. 哈尔滨: 哈尔滨工业大学, 2020. DOI:  10.27061/d.cnki.ghgdu.2020.000634.

    HUANG Z J. Research on insider threat detection method based on recurrent neural network [D]. Harbin: Harbin Institute of Technology, 2020. DOI:  10.27061/d.cnki.ghgdu.2020.000634.
    [18] 王康, 龚文杰, 段晓燕, 等. 基于PSO算法优化GRU神经网络的短期负荷预测 [J]. 广东电力, 2020, 33(4): 90-96. DOI:  10.3969/j.issn.1007-290X.2020.004.012.

    WANG K, GONG W J, DUAN X Y, et al. Short-term load forecasting model of power system based on PSO algorithm to optimize GRU neural network [J]. Guangdong electric power, 2020, 33(4): 90-96. DOI:  10.3969/j.issn.1007-290X.2020.004.012.
    [19] 周莽, 高僮, 李晨光, 等. GRU神经网络短期电力负荷预测研究 [J]. 科技创新与应用, 2018, 8(33): 52-53, 57. DOI:  10.3969/j.issn.2095-2945.2018.33.021.

    ZHOU M, GAO T, LI C G, et al. Research on short-term power load forecasting based on GRU neural network [J]. Technology innovation and application, 2018, 8(33): 52-53, 57. DOI:  10.3969/j.issn.2095-2945.2018.33.021.
    [20] 张国豪, 刘波. 采用CNN和Bidirectional GRU的时间序列分类研究 [J]. 计算机科学与探索, 2019, 13(6): 916-927. DOI:  10.3778/j.issn.1673-9418.1812059.

    ZHANG G H, LIU B. Research on time series classification using CNN and Bidirectional GRU [J]. Journal of frontiers of computer science and technology, 2019, 13(6): 916-927. DOI:  10.3778/j.issn.1673-9418.1812059.
    [21] 牛哲文, 余泽远, 李波, 等. 基于深度门控循环单元神经网络的短期风功率预测模型 [J]. 电力自动化设备, 2018, 38(5): 36-42. DOI:  10.16081/j.issn.1006-6047.2018.05.005.

    NIU Z W, YU Z Y, LI B, et al. Short-term wind power forecasting model based on deep gated recurrent unit neural network [J]. Electric power automation equipment, 2018, 38(5): 36-42. DOI:  10.16081/j.issn.1006-6047.2018.05.005.
    [22] 陈立国, 张跃冬, 耿光刚, 等. 基于GRU型循环神经网络的随机域名检测 [J]. 计算机系统应用, 2018, 27(8): 198-202. DOI:  10.15888/j.cnki.csa.006466.

    CHEN L G, ZHANG Y D, GENG G G, et al. Detection of random generated names using recurrent neural network with gated recurrent unit [J]. Computer systems & applications, 2018, 27(8): 198-202. DOI:  10.15888/j.cnki.csa.006466.
    [23] 王增平, 赵兵, 纪维佳, 等. 基于GRU-NN模型的短期负荷预测方法 [J]. 电力系统自动化, 2019, 43(5): 53-58. DOI: 10.7500/AEPS2018062 0003.

    WANG Z P, ZHAO B, JI W J, et al. Short-term load forecasting method based on GRU-NN model [J]. Automation of electric power systems, 2019, 43(5): 53-58. DOI: 10.7500/AEPS2018062 0003.
    [24] 郭威, 张凯, 魏新杰, 等. 高渗透率分布式光伏接入的新型电力系统净功率预测 [J]. 电测与仪表, 2022, 59(12): 48-55. DOI:  10.19753/j.issn1001-1390.2022.12.006.

    GUO W, ZHANG K, WEI X J, et al. Net power prediction for a novel power system with high permeability distributed photovoltaic access [J]. Electrical measurement & instrumentation, 2022, 59(12): 48-55. DOI:  10.19753/j.issn1001-1390.2022.12.006.
  • [1] 黄海泉, 黄晓巍, 姜望, 王媛媛, 王言方, 丁浩, 左杰文, 夏晨阳.  新型配电网分布式储能系统方案及配置研究综述 . 南方能源建设, 2024, 11(4): 42-53. doi: 10.16516/j.ceec.2024.4.05
    [2] 高盛, 许沛华, 陈正洪.  基于机器学习的风电场风速多模式集合预报 . 南方能源建设, 2024, 11(1): 85-95. doi: 10.16516/j.ceec.2024.1.09
    [3] 王诗超, 刘嘉畅, 刘展志.  基于高斯混合聚类的海上风电出力特征曲线提取方法及其在电量平衡计算中的应用 . 南方能源建设, 2023, 10(1): 39-47. doi: 10.16516/j.gedi.issn2095-8676.2023.01.005
    [4] 舒舟, 杨文锋, 廖威.  计及配电网自动化分区的城市配电网供电可靠性评估方法 . 南方能源建设, 2023, 10(6): 98-104. doi: 10.16516/j.gedi.issn2095-8676.2023.06.011
    [5] 李学斌, 刘剑, 马麟, 韩云阳, 赵洁琼, 李富春.  储能参与配电网削峰填谷对网络损耗及电压偏差的影响分析 . 南方能源建设, 2023, 10(6): 51-63. doi: 10.16516/j.gedi.issn2095-8676.2023.06.006
    [6] 黄华, 谢静媛, 汪正玲, 申葳, 张伟鹏.  基于时频分析法的开关柜避雷器泄漏电流检测 . 南方能源建设, 2022, 9(4): 150-158. doi: 10.16516/j.gedi.issn2095-8676.2022.04.019
    [7] 巫聪云, 刘斌, 沈梓正, 颜丽, 廖晓春.  基于边缘计算的故障录波主站信息快速智能处理方法 . 南方能源建设, 2021, 8(2): 91-98. doi: 10.16516/j.gedi.issn2095-8676.2021.02.014
    [8] 刘金生, 陈积芳, 崔建钊, 邢少霞, 文明哲.  海南中低压配电网建设标准对比研究 . 南方能源建设, 2021, 8(S1): 46-52. doi: 10.16516/j.gedi.issn2095-8676.2021.S1.007
    [9] 邓国豪.  装配式配电站在配电网建设中的应用探讨 . 南方能源建设, 2020, 7(S1): 59-61. doi: 10.16516/j.gedi.issn2095-8676.2020.S1.011
    [10] 李扶中.  增量配电网价格机制探讨及建议 . 南方能源建设, 2020, 7(S1): 24-28. doi: 10.16516/j.gedi.issn2095-8676.2020.S1.005
    [11] 张明瀚, 陆子凯.  低压柔性直流微电网的电流互感器应用分析 . 南方能源建设, 2019, 6(4): 131-136. doi: 10.16516/j.gedi.issn2095-8676.2019.04.021
    [12] 肖颍涛, 王化全, 俞海峰, 胡晓侠, 柴贤东.  基于主成分分析法和模糊综合评价法的配电网评估 . 南方能源建设, 2019, 6(3): 105-112. doi: 10.16516/j.gedi.issn2095-8676.2019.03.018
    [13] 王延杰, 徐国智.  基于层次分析法的区域电能替代技术选择研究 . 南方能源建设, 2018, 5(4): 44-49. doi: 10.16516/j.gedi.issn2095-8676.2018.04.006
    [14] 丛宝丰.  数据中心限额供电下的低压配电架构研究 . 南方能源建设, 2018, 5(S1): 106-112. doi: 10.16516/j.gedi.issn2095-8676.2018.S1.019
    [15] 焦丰顺, 张劲松, 唐晟, 李效臻, 李志铿.  智能配电网项目综合效益分析评价方法研究 . 南方能源建设, 2017, 4(1): 134-137. doi: 10.16516/j.gedi.issn2095-8676.2017.01.026
    [16] 庄远灿, 朱建全, 黄俊铭.  基于计量自动化系统的配电网线损特征及影响因素分析 . 南方能源建设, 2017, 4(3): 63-68,74. doi: 10.16516/j.gedi.issn2095-8676.2017.03.012
    [17] 郭晨鋆, 徐笑, 唐晟.  基于AHP和熵权法的中压配电网项目投资效益综合评价方法 . 南方能源建设, 2016, 3(S1): 9-13. doi: 10.16516/j.gedi.issn2095-8676.2016.S1.003
    [18] 辛文成, 沈彦君, 苏成, 殷勤.  含分布式电源的配电网重构 . 南方能源建设, 2015, 2(2): 46-51. doi: 10.16516/j.gedi.issn2095-8676.2015.02.008
    [19] 王若愚, 谢莹华.  深圳电网负荷分类及构成分析 . 南方能源建设, 2015, 2(3): 43-46. doi: 10.16516/j.gedi.issn2095-8676.2015.03.008
    [20] 梁赟, 冯永青.  基于可信性理论的有源配电网可靠性分析 . 南方能源建设, 2015, 2(2): 62-65. doi: 10.16516/j.gedi.issn2095-8676.2015.02.011
  • 加载中
图(9) / 表 (7)
计量
  • 文章访问数:  174
  • HTML全文浏览量:  81
  • PDF下载量:  7
  • 被引次数: 0
出版历程
  • 收稿日期:  2023-04-29
  • 修回日期:  2023-08-03
  • 网络出版日期:  2024-07-12
  • 刊出日期:  2024-07-30

基于离散小波变换和GRU的触电诊断分析

doi: 10.16516/j.ceec.2024.4.13
    基金项目:  广东电网有限责任公司云浮供电局科技项目“基于云边端架构的低压配网剩余电流保护及预警技术研究与应用”(0353002022030103YN00022)
    作者简介:

    蔡高凤,1981- ,男,工程师,学士,主要从事配电运行管理工作(e-mail)41113900@qq.com

    通讯作者: 蔡高凤,1981- ,男,工程师,硕士,主要从事配电运行管理工作(e-mail)41113900@qq.com
  • 中图分类号: TM7;TP309.7

摘要:   目的  在低压配电网中,作为用电安全的一种重要保障,剩余电流保护装置可减小用电器发生漏电故障而带来的危害,还可预防人体触电事故的发生。当前剩余电流保护装置依靠剩余电流信号大小作为保护机构动作的依据,无法识别触电特征。针对这个问题,文章提出了1种基于小波分解降噪与GRU的低压配电网触电信号特征提取及触电诊断的方法。  方法  文章对触电实验采集的剩余电流进行降采样和离散小波降噪等预处理;采用滑动窗口法提取剩余电流的时频域触电特征参数,利用傅里叶变换提取剩余电流对二次谐波幅值特征参数;提取的全部特征参数组成1个高维特征空间向量;采用主成分分析法对高维特征空间向量进行降维处理后得到1组新的三维特征向量;建立触电诊断模型,并将代表触电特征的三维特征向量作为该模型的输入量;运用门控循环网络(GRU)等5种不同的触电诊断模型对触电信号进行对比实验。  结果  实验结果表明:基于GRU的触电诊断模型的收敛效果较好,识别率达到98.33%。  结论  该方法对新一代的剩余电流保护装置的研究与开发提供了新的思路,为用电安全提供了有效保障。

English Abstract

蔡高凤,王庆斌,陈镇宇,等. 基于离散小波变换和GRU的触电诊断分析[J]. 南方能源建设,2024,11(4):127-136. doi:  10.16516/j.ceec.2024.4.13
引用本文: 蔡高凤,王庆斌,陈镇宇,等. 基于离散小波变换和GRU的触电诊断分析[J]. 南方能源建设,2024,11(4):127-136. doi:  10.16516/j.ceec.2024.4.13
CAI Gaofeng, WANG Qingbin, CHEN Zhenyu, et al. Analysis on electrocution diagnosis based on discrete wavelet transform and GRU [J]. Southern energy construction, 2024, 11(4): 127-136 doi:  10.16516/j.ceec.2024.4.13
Citation: CAI Gaofeng, WANG Qingbin, CHEN Zhenyu, et al. Analysis on electrocution diagnosis based on discrete wavelet transform and GRU [J]. Southern energy construction, 2024, 11(4): 127-136 doi:  10.16516/j.ceec.2024.4.13
    • 近年来,由于电力需求的增加以及配电网线路受损或电气设备损坏造成漏电等原因,火灾和人身触电事故发生的次数也明显增多[1-2]。因此,电力安全问题已经逐渐引起了人们的广泛关注。为了预防火灾和人身触电事故的发生,用于安全保障的剩余电流保护装置在低压配电网中得到广泛使用。目前广泛运用的剩余电流保护装置其原理是通过判断总剩余电流有效值是否达到额定动作值,来判断线路是否发生触电事故[3-4]。这种剩余电流保护装置极易受到电气环境变化等因素影响而发生误动或拒动,同时也无法识别触电事故的类型[5-6]

      国内外学者针对剩余电流保护装置进行了大量的研究,表明了开发新型剩余电流保护装置的关键技术之一在于提取触电信号的特征进行触电类型识别。用于识别触电类型的特征提取方法常见的有时频域特征分析、小波变换、傅里叶变换和统计特征提取等。文献[7]利用统计相关理论提取了生物触电的时域和频域特征参数,再结合主成分分析法和PSO优化支持向量机实现了对触电故障类型的识别。文献[8]基于小波包变换分析触电剩余电流低频分量能量谱并提取触电特征向量,结合量子神经网络对触电事故类型进行识别,取得了较好的效果。文献[9]基于统计量提取了6个参数作为特征向量,并以人工神经网络为分类器,获得超过85%的放电类型识别率。以上方法的计算过程较为复杂,同时大部分文献只进行理论推导与仿真分析,没有进行具体实验的验证。

      神经网络具有收敛速度快、网络结构简单、自学习与自适应性强,以及可利用线性学习能力求解非线性问题等优点[10-12],被广泛设计并应用于特征识别和模式分类。因此,本文首先对实验得到的触电信号数据进行预处理,并提取了信号波形的时频域特征参数以及波形的二次谐波幅值数据。再利用主成分分析法对特征参数进行降维处理,并结合GRU神经网络建立触电诊断模型。本文方法对新一代剩余电流保护装置的研究与开发提供了新的思路,对提高配电系统供电可靠性也具有参考价值。

    • 本文使用猪肉作为触电体,实际电路中的三相电阻使用滑动变阻器替代。通过调节三相电阻的电阻值获得三相平衡与三相不平衡触电信号两大类样本,实验原理图如图1所示。

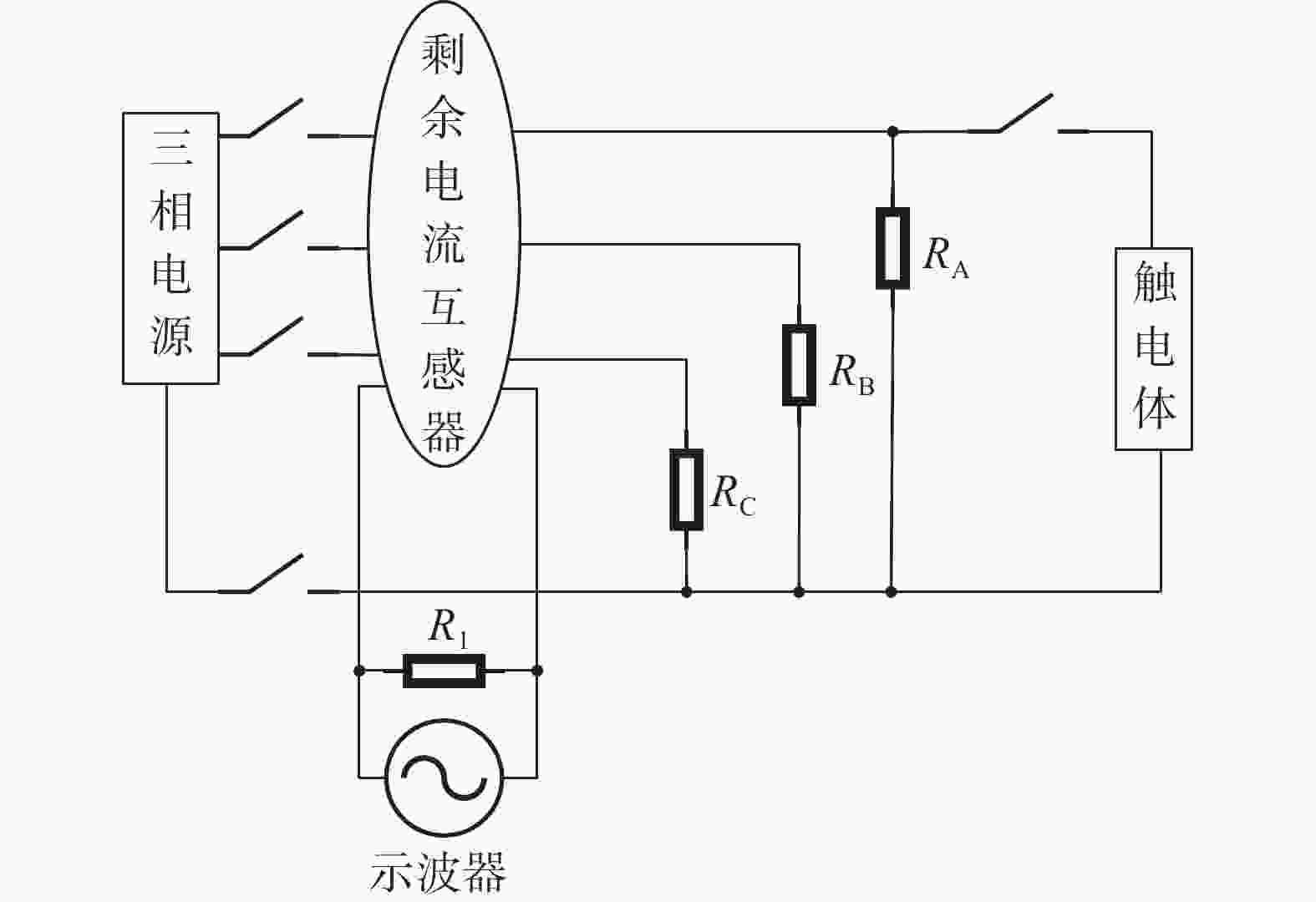

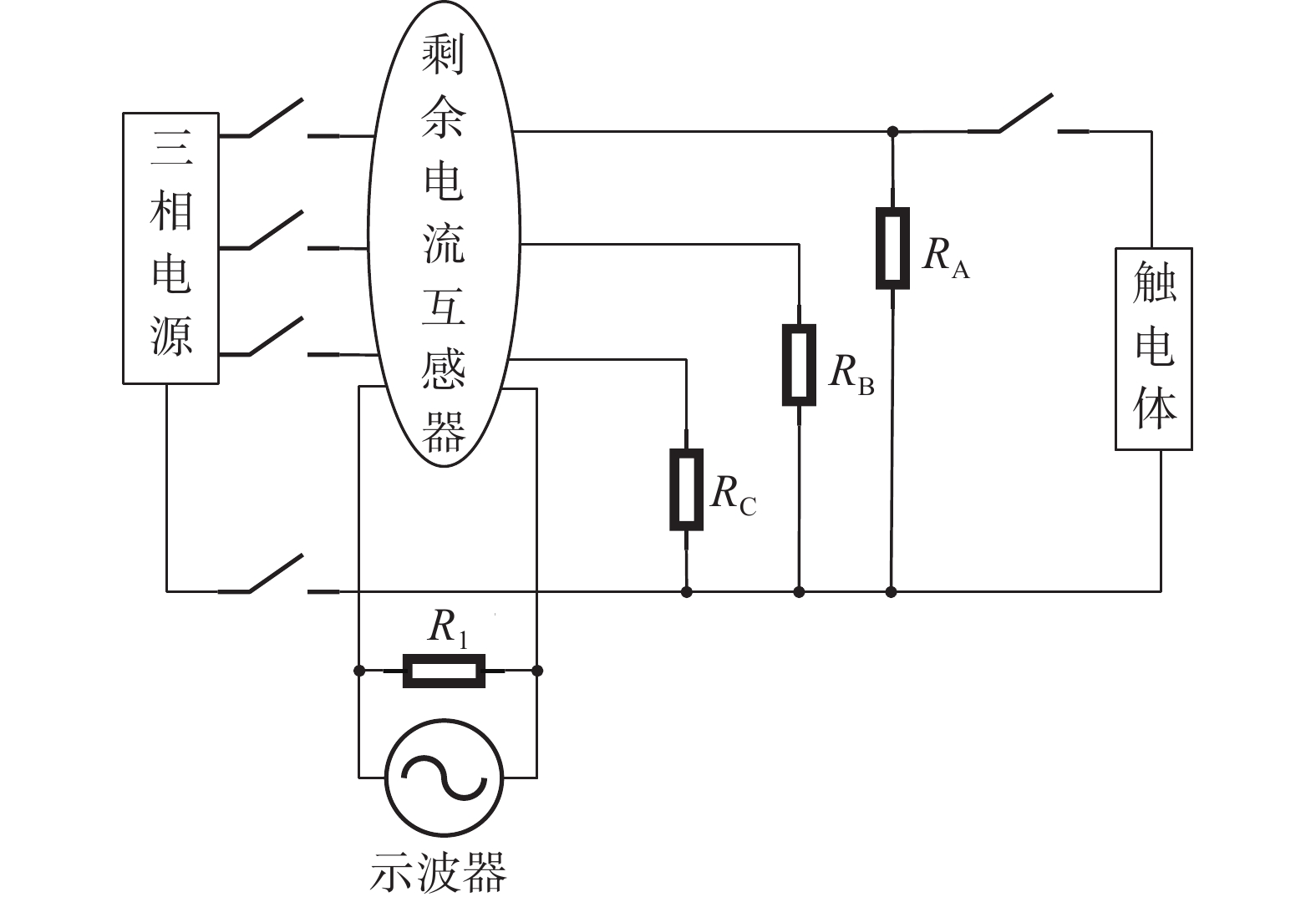

      图  1  实验原理图

      Figure 1.  Experimental schematic diagram

      图1RA为A相电阻,RB为B相电阻,RC为C相电阻。剩余电流互感器测量三相总剩余电流。触电体并联于A、B、C相可分别获得不同相的触电信号。

      在实验中,取经过隔离开关的三相市电作为实验输入三相电,确保实验过程的安全。A、B和C三相电路的每一相均用三个最大阻值为200 Ω的滑动变阻器替代。R1与剩余电流互感器组成回路,阻值为280 Ω。本文根据实验原理图连接电路,并选择不同类型的猪肉作为触电体进行实验,从而获得更加丰富的样本数据。每次做实验,都是先接通三相回路,再接通触电回路,即模拟触电。为了实验采集数据的可靠性,每次触电实验在相同条件下都进行多次触电并采集数据。

    • 生物体接入电路中可以等效为1个复杂的阻抗网络,而且当发生触电时,等效的阻抗网络参数是时刻在变化的,并且在触电发生的较短时间内电流呈现出1个递增周期函数的趋势[1]。触电信号样本数据均由实验室触电试验平台的示波器采集得到。采集的剩余电流波形频率为100 kHz,1个周期0.02 s的采样点数为2 000。触电原始剩余电流波形如图2所示。

      图  2  触电原始剩余电流信号波形

      Figure 2.  The original residual current signal waveform of electrocution

    • 由于示波器的采样频率较高,以及采集原始剩余电流时含有噪声,因此需要对原始剩余电流信号进行处理。首先是降采样处理,将电流波形的频率由100 kHz下降为10 kHz;其次采用了最大重叠离散小波变换(MODWT)对降采样后的数据进行降噪处理。降噪的结果为保存信号的低频分量。降采样和离散小波降噪后的剩余电流波形如图3所示。

      图  3  降采样降噪后的剩余电流波形

      Figure 3.  Residual current waveform after downsampling and noise reduction

    • 由于所采集的触电剩余电流信号包含大量的冗余信息和噪声,难以直接进行识别。因此,需要进行特征提取,从原始的剩余电流信号中提取出对触电类型鉴别有帮助的特征,并将其转化为可用于分类算法的特征向量,以提高分类器的准确性和鲁棒性。

      本文采用了滑动窗口法提取触电电流波形的11个时域特征参数,具体的表达式如表1所示。

      表 1  时域特征参数

      Table 1.  Characteristic parameters in time-domain

      序号 特征表达式 序号 特征表达式
      1 $ {a}_{1}=\dfrac{1}{N}\displaystyle \sum _{i=1}^{N}x\left(i\right) $ 7 $ {a}_{7}={a}_{5}-{a}_{6} $
      2 $ {a}_{2}=\dfrac{1}{N}{\displaystyle \sum _{i=1}^{N}}\left|x\left(i\right)\right| $ 8 $ {a}_{8}=\sqrt{\dfrac{1}{N}{\displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)\right|}^{2}} $
      3 $ {a}_{3}=\dfrac{1}{N}{\displaystyle \displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)-{a}_{1}\right|}^{2} $ 9 $ {a}_{9}=\dfrac{\frac{1}{N}{\displaystyle \displaystyle \sum _{i=1}^{N}}{\left|x\left(i\right)-{a}_{1}\right|}^{3}}{{{a}_{4}}^{3}} $
      4 $ {a}_{4}=\sqrt{{a}_{3}} $ 10 $ {a}_{10}=\dfrac{{a}_{8}}{{a}_{2}} $
      5 $ {a}_{5}={\mathrm{max}}\left(x\right(i\left)\right) $ 11 $ {a}_{11}={\displaystyle \sum _{i=1}^{N}}{x\left(i\right)}^{2} $
      6 $ {a}_{6}={\rm{min}}\left(x\right(i\left)\right) $
      注:i=1, 2, … N为样本采样点数;x(i)为时域信号序列。

      表1中,触电信号的时域特征与波形特征参数,反映了波形的集中与离散程度、能量以及波形的分布情况。特征参数包含了平均值${a_1}$、绝对平均值${a_2}$、方差${a_3}$、标准差${a_4}$、最大值${a_5}$、最小值${a_6}$、峰值${a_7}$、均方根${a_8}$、偏度${a_9}$、波形因数${a_{10}}$、能量${a_{11}}$。

      除了提取时域特征数据,还通过傅里叶变换将触电电流波形变换到频域后,发现二次谐波在触电发生前一周期幅值较低,在触电发生的1个周期内幅值明显增大,故提取了二次谐波数据也作为特征数据。同时计算了10个频域特征参数。频域特征参数反映了频谱的集中与离散程度、频域振动能量以及主频带位置的变化[13]。频域特征参数的表达式如表2所示。

      表 2  频域特征参数

      Table 2.  Characteristic parameters in frequency-domain

      序号 特征表达式 序号 特征表达式
      1 $ {b}_{1}=\dfrac{1}{K}\displaystyle \sum _{i=1}^{K}s\left(n\right) $ 6 $ {b}_{6}=\sqrt{\dfrac{1}{K}\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{2}s\left(n\right)} $
      2 $ {b}_{2}=\dfrac{1}{K}\displaystyle \sum _{n=1}^{K}{\left(s\left(n\right)-{b}_{1}\right)}^{2} $ 7 $ {b}_{7}=\dfrac{{b}_{6}}{{b}_{5}} $
      3 $ {b}_{3}=\dfrac{{\displaystyle \sum _n=1}^{K}{\left(s(n-{b}_{1}\right)}^{3}}{K\sqrt{{{b}_{2}}^{3}}} $ 8 $ {b}_{8}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{3}s\left(n\right)}{K{{b}_{6}}^{3}} $
      4 $ {b}_{4}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left(s\left(n\right)-{b}_{1}\right)}^{4}}{K{{b}_{2}}^{2}} $ 9 $ {b}_{9}=\dfrac{\displaystyle \sum _{n=1}^{K}{\left({f}_{n}-{b}_{5}\right)}^{4}s\left(n\right)}{K{{b}_{6}}^{4}} $
      5 $ {b}_{5}=\dfrac{\displaystyle \sum _{n=1}^{K}{f}_{n}s\left(n\right)}{\displaystyle \sum _{n=1}^{K}s\left(n\right)} $ 10 $ {b}_{10}=\dfrac{\displaystyle \sum _{n=1}^{K}\sqrt{\left|{f}_{n}-{b}_{5}\right|s\left(n\right)}}{K\sqrt{{b}_{6}}} $
      注:n=1, 2, … K为谱线数;s(n)为第n条谱线的频率幅值;$ {f}_{n} $为第n条谱线的频率值。
    • 主成分分析法(PCA)是多元统计分析中比较常用的线性降维方法[14-15]。PCA通过线性投影将原始高维的数据空间映射到低维的空间中,而且使降维后的数据保留住较多的原始特征数据的特性[16]。现已被广泛应用于数据分析、机器学习等诸多领域。

      上一节,从触电的剩余电流中提取了时域特征数据、频域特征数据以及二次谐波数据。这些特征数据都能够从不同方面反映出生物体的触电。但由其组成的特征向量维数较高,且部分特征数据之间又存在一定的关联性,故会存在冗余特征数据。为避免维数灾难与提高模型的识别能力,在触电故障诊断前需使用PCA将冗余特征数据去除。

      首先,由于不同的特征参数包含不同性质的物理量,为消除不同特征参数之间的量纲差异,采用式(1)对数据归一化至[0, 1]区间内。

      $$ f' = \frac{{f - {f_{\min }}}}{{{f_{\max }} - {f_{\min }}}} $$ (1)

      式中:

      $ f $ ——同一组特征数据中的某一值;

      $ {f}_{{\mathrm{min}}} $ ——该组特征数据中的最小值;

      $ {f}_{{\mathrm{max}}} $ ——该组特征数据中的最大值;

      $ {f'} $ ——对应$ f $经归一化后的特征数据。

      所有特征数据都经过标准归一化后,可用1个$ n\times p $矩阵F表示,其中n表示特征参数的个数,p表示数据样本。本次数据处理n=20,p=224。通过式(2)计算矩阵F的协方差矩阵G,协方差矩阵G为1个$ n\times n $矩阵。

      $$ {\boldsymbol{G}} = \frac{{{{\boldsymbol{F}}^{\mathrm{T}}}{\boldsymbol{F}}}}{{p - 1}} $$ (2)

      式中:

      FT ——矩阵F的转置。

      通过计算可得到协方差矩阵Gn个特征向量和n个特征值。特征向量表示协方差矩阵的主要方向,特征值表示数据沿着该方向的方差大小。将特征向量按对应特征值的大小进行排序,并选择前a个特征向量作为主成分。并将这a个特征向量按列组成1个投影矩阵M

      将矩阵F与投影矩阵M相乘,即可将原n维的特征数据集降维至a维空间之中。实现了特征维度降维,此时得到1个降维后的$ a\times p $特征矩阵。

      图4为方差贡献率随主成分的变化图,由图可得出,方差贡献率的变化趋势随主成分逐渐减小,并且在第3个成分之后的方差贡献率基本趋于平稳,前3个的主成分累计贡献率为94.5%。因此取前3个成分作为本次特征数据集的主成分,即可反映大部分特征数据的信息。由20个特征参数转化为3个新特征参数,达到了降维目的。

      图  4  方差贡献率随主成分变化图

      Figure 4.  Changes of variance contribution rate with the variations of principal components

      根据投影矩阵M,可得出3个主成分的系数,如表3所示。由表3可得出3个主成分为20个变量的线性组合。A1A2A3表示3个主成分,具体表达式如下:

      表 3  主成分系数

      Table 3.  Coefficients of principal components

      变量 主成分1 主成分2 主成分3
      $ {a}_{2} $ −0.303 66 −0.021 00 −0.064 65
      $ {a}_{3} $ −0.287 23 −0.062 74 −0.006 04
      $ {a}_{4} $ −0.309 25 −0.010 07 −0.097 82
      $ {a}_{5} $ −0.245 79 0.042 95 −0.223 35
      $ {a}_{6} $ 0.265 81 0.018 19 0.013 50
      $ {a}_{7} $ −0.284 24 0.015 13 −0.136 42
      $ {a}_{8} $ −0.298 28 0.013 56 −0.147 29
      $ {a}_{9} $ −0.005 96 0.029 15 −0.182 84
      $ {a}_{10} $ 0.149 48 0.289 35 −0.473 20
      $ {a}_{11} $ −0.275 42 −0.044 56 −0.039 60
      $ {b}_{1} $ −0.224 56 0.242 82 0.061 44
      $ {b}_{2} $ −0.278 29 −0.063 13 −0.035 61
      $ {b}_{3} $ −0.222 52 −0.279 34 0.218 72
      $ {b}_{4} $ −0.246 85 −0.296 02 0.243 44
      $ {b}_{6} $ −0.120 18 0.423 34 0.442 00
      $ {b}_{7} $ −0.194 64 0.004 51 −0.422 94
      $ {b}_{8} $ 0.053 80 −0.282 51 −0.227 29
      $ {b}_{9} $ 0.024 61 −0.121 74 −0.087 29
      $ {b}_{10} $ −0.178 97 0.344 54 0.259 75
      $ {c}_{1} $ −0.066 40 0.534 03 −0.154 24
      注:$ {c}_{1} $为二次谐波。
      $$ \begin{split} &{A_1} =\\& - 0.303\;66\;{a_2} - 0.287\;23\;{a_3} - 0.309\;25\;{a_4} - 0.245\;79\;{a_5}+ \\& 0.265\;81\;{a_6} - 0.284\;24\;{a_7} - 0.298\;28\;{a_8} - 0.005\;96\;{a_9} +\\& 0.149\;48\;{a_{10}} - 0.275\;42\;{a_{11}} - 0.224\;56\;{b_1} - 0.278\;29\;{b_2}- \\& 0.222\;52\;{b_3} - 0.246\;85\;{b_4} - 0.120\;18\;{b_6} - 0.194\;64\;{b_7}+ \\& 0.053\;8\;{b_8} + 0.024\;61\;{b_9} - 0.178\;97\;{b_{10}} - 0.066\;4\;{c_1} \end{split} $$
      $$ \begin{split} &{A_2} =\\& - 0.021\;{a_2} - 0.062\;74\;{a_3} - 0.010\;07\;{a_4} + 0.042\;95\;{a_5}+ \\& 0.018\;19\;{a_6} + 0.015\;13\;{a_7} + 0.013\;56\;{a_8} + 0.029\;15\;{a_9}+ \\& 0.289\;35\;{a_{10}} - 0.044\;56\;{a_{11}} + 0.242\;82\;{b_1} - 0.063\;13\;{b_2}- \\& 0.279\;34\;{b_3} - 0.296\;02\;{b_4} + 0.423\;34\;{b_6} + 0.004\;51\;{b_7}- \\& 0.282\;51\;{b_8} - 0.121\;74\;{b_9} + 0.344\;54\;{b_{10}} + 0.534\;03\;{c_1} \end{split} $$
      $$ \begin{split} &{A_3} =\\& - 0.064\;65\;{a_2} - 0.006\;04\;{a_3} - 0.097\;82\;{a_4} - 0.223\;35\;{a_5}+ \\& 0.013\;5\;{a_6} - 0.136\;42\;{a_7} - 0.147\;29\;{a_8} - 0.182\;84\;{a_9} -\\& 0.473\;2\;{a_{10}} - 0.039\;6\;{a_{11}} + 0.061\;44\;{b_1} - 0.035\;61\;{b_2}+ \\& 0.218\;72\;{b_3} + 0.243\;44\;{b_4} + 0.442\;{b_6} - 0.422\;94\;{b_7}- \\& 0.227\;29\;{b_8} - 0.087\;29\;{b_9} + 0.259\;75\;{b_{10}} - 0.154\;24\;{c_1} \end{split} $$
    • 门控循环网络(Gate Recurrent Unit,GRU)是循环神经网络(Recurrent Neural Network,RNN)的1种,是长短期记忆网络(Long Short Term Memory,LSTM)的变体,它通过门结构可以有效地解决循环神经网络梯度消失和梯度爆炸的问题,并且它比LSTM网络收敛速度更快[17-18]。其细胞核结构图如图5所示。GRU模型中有两个门,重置门和更新门。GRU网络将重复的细胞核连接成链式结构,$ {x}_{t} $为输入数据,$ {y}_{t} $为输出数据。GRU网络就是通过每1个细胞核中的重置门和更新门来进行运算和数据的传播。

      图  5  GRU细胞核结构图

      Figure 5.  GRU cell nucleus structure diagram

      重置门决定新的输入信息与历史的信息相结合,决定保留多少历史信息,重置门的值$ {g_{\mathrm{r}}} $越小,则保留上一时刻的历史信息越少[19-20]。更新公式如式(3)所示。更新门控制上一时刻的状态$ {h_{t - 1}} $和新输入$ {x_t} $对当前状态的影响程度,也就是决定了要将多少历史信息传递到未来[21-22]。更新公式如式(4)所示。

      $$ {g}_{{\mathrm{r}}}=\sigma \left({W}_{r}·\left[{h}_{t-1},{x}_{t}\right]+{b}_{{\mathrm{r}}}\right) $$ (3)
      $$ {g}_{{\mathrm{z}}}=\sigma \left({W}_{z}·\left[{h}_{t-1},{x}_{t}\right]+{b}_{{\mathrm{z}}}\right) $$ (4)
      $$ {\widehat{h}}_{t}=\mathrm{tanh}\left({W}_{h}·\left[{g}_{{\mathrm{r}}}\times {h}_{t-1},{x}_{t}\right]+{b}_{{\mathrm{s}}}\right) $$ (5)
      $$ {h_t} = \left( {1 - {g_{\mathrm{z}}}} \right) \times {h_{t - 1}} + {g_{\mathrm{z}}} \times {\widehat h_t} $$ (6)

      式中:

      $ {g_{\mathrm{r}}} $、$ {g_{\mathrm{z}}} $、$ {\widehat h_t} $、$ {h_t} $——重置门、更新门、候选隐藏状态及当前隐藏状态;

      $ W $ ——权重;

      $ b $ ——偏置;

      $ \sigma (·) $ ——sigmoid函数,使用此函数可以将数据限制在[0, 1]范围内[23],如式(7)所示;

      $ {\mathrm{tan}}h(·) $ ——tanh函数,使用此函数可以将数据限制在[−1, 1]范围内,如式(8)所示。

      $$ \sigma \left( x \right) = \frac{1}{{1 + {{\mathrm{e}}^{ - x}}}} $$ (7)
      $$ \tan h \left( x \right) = \frac{{{{\mathrm{e}}^{2x}} - 1}}{{{{\mathrm{e}}^{2x}} + 1}} $$ (8)
    • GRU神经网络模型由输入层、GRU网络层、全连接层和输出层构成[24],如图6所示。

      图  6  GRU神经网络结构图

      Figure 6.  GRU neural network structure diagram

      为了能获得性能较好的模型,需要对GRU网络层数和神经元数进行参数调优。理论上,增加网络层数能增强拟合能力,提升效果。但是实际上,过多的网络层数会导致过拟合和训练难度加大,使模型难以收敛。因此,设置迭代次数为30的实验测试,固定神经元个数为64,改变不同的网络层数,通过式(9)计算对应网络层数的平均绝对误差值(MAE),实验结果如表4所示。

      表 4  GRU网络层数MAE

      Table 4.  Number of GRU network layers and MAE

      当前GRU网络层数 神经元个数/个 MAE
      1 64 0.200 0
      2 64 0.133 3
      3 64 0.233 3
      4 64 0.200 0
      $$ {\mathrm{MAE}} = \frac{1}{n}\sum\limits_{i = 1}^n {\left|\; {{{\widehat y}_i} - {y_i}}\; \right|} $$ (9)

      式中:

      $ {\widehat y_i} $ ——预测值;

      $ {y_i} $ ——实际值。

      误差越小,MAE值也越小,说明该网络层数对应的模型具有更高的精确度。通过表4可知,GRU网络层数为2时,MAE值最小,因此确定GRU网络层数为2。

      同理,神经元个数不同也会对模型的性能造成影响。在GRU层中神经元个数少会造成欠拟合,而神经元个数过多会造成过拟合问题。因此,选择1个合适的神经数量是比较重要的。设置迭代次数为30的实验测试,固定GRU网络层数为2,改变不同的神经元个数,通过式(9)计算对应神经元数的平均绝对误差值,实验结果如表5所示。

      表 5  神经元数MAE

      Table 5.  Number of neurons and MAE

      当前GRU网络层数 神经元个数/个 MAE
      2 8 0.433 3
      2 16 0.400 0
      2 32 0.266 6
      2 64 0.200 0
      2 128 0.300 0

      通过表5可知,神经元数为64时,MAE值最小,因此确定神经元数为64。

      学习率用于确定每次迭代的步长,属于优化算法的调谐参数。设置合适的学习率,可使损失函数收敛到最小值,也就是使预测值与真实值的差距达到最小。损失值越小,说明模型的预测效果越好。设置不同学习率的实验测试,可得到不同的损失值,实验结果如表6所示。

      表 6  学习率和损失值

      Table 6.  Learning rate and loss value

      学习率0.000 80.000 90.001 00.002 00.003 0
      损失值0.265 50.241 20.240 30.273 90.248 3

      通过表6可知,当学习率为0.001 0时,损失值最小,因此取学习率为0.001 0。

      因此,GRU神经网络结构图中输入层为3个主成分的数据特征参数;两层GRU网络层中各有64个神经元;全连接层有4类,分别表示:三相平衡正常、三相平衡触电、三相不平衡正常以及三相不平衡触电;输出层为输出4类触电中的1种。训练迭代次数为300,学习率取0.001 0。

    • 本次实验采集的224组样本数据中,三相平衡触电信号、三相平衡正常信号、三相不平衡触电信号以及三相不平衡正常信号4类样本数据各56组。再取四类样本数据各35组,共140组作为训练集;取四类样本数据各15组,共60组作为测试集;剩下的24组样本数据作为验证集。触电诊断流程图如图7所示。第一步,通过以猪肉作为触电体的触电实验,获取触电剩余电流信号;第二步,对获取的数据降采样处理后,使用最大重叠离散小波变换进行降噪处理;第三步,对降噪后的剩余电流信号进行时域和频域分析,提取时域和频域特征数据,同时提取触电波形的二次谐波幅值特征数据;第四步,对提取的特征数据进行归一化处理后,再进行PCA降维得到3个新的特征数据;第五步,搭建GRU触电诊断模型,并且把3个新的特征数据集划分为训练集、测试集以及验证集作为模型输入,进行训练与验证;最后,运用训练得到的模型,输入任意1组数据,进行触电诊断。

      图  7  触电诊断流程图

      Figure 7.  Electrocution diagnosis flow chart

    • 在训练过程中,随着GRU模型迭代次数的增加,测试的损失函数率不断减少直至收敛。同时,测试准确率不断提升向100%趋近,说明了该模型能较好地学习输入的特征数据。虽然在训练过程中,损失值出现过几次突增,随后极速下降,但是总体呈现下降并且不断向0趋近。在损失值发生较大的震荡时,准确率也伴随着震荡,产生这一现象可能是参数训练过程中,模型陷入了局部最优。随着迭代次数的增加,训练参数得到不断更新到最佳,最后两条曲线趋于稳定,实验结果如图8所示。

      图  8  测试过程示意图

      Figure 8.  Schematic diagram of the testing process

    • 本次实验使用长短期记忆网络LSTM、循环神经网络RNN、人工神经网络ANN(Artificial Neural Network)以及支持向量机SVM(Support Vector Machine)4种模型来做比较。SVM属于机器学习,其余模型都属于深度学习。图9显示了深度学习的4个模型的损失函数值随着迭代次数增加而变化的情况。结果表明,4个模型的损失函数值均随着迭代次数的增加而逐渐减小,其中GRU收敛效果最好,LSTM次之。RNN的收敛结果有明显的波动,同时RNN与ANN的收敛值都较大。因此,GRU模型具有训练效果。

      图  9  迭代次数与损失函数的关系

      Figure 9.  Relationship between the number of iterations and the loss function

      表7显示了5种模型在迭代次数为300时的触电识别准确率以及训练时间。结果表明,GRU与LSTM具有较高的准确率98.33%,RNN、ANN与SVM的准确率较低,仅91.67%。同时,在相同的准确率下,GRU的训练时间较LSTM短,这是因为GRU网络较LSTM网络更简单。

      表 7  不同模型的性能比较

      Table 7.  Performance comparison of different models

      神经网络 迭代次数/次 准确率/% 训练时间/s
      GRU 300 98.33 6.559 0
      LSTM 300 98.33 6.883 7
      RNN 300 91.67 4.551 8
      ANN 300 91.67 11.675 4
      SVM 300 91.67 0.001 0
    • 1)在三相平衡与三相不平衡的触电实验上,本文对生物体触电剩余电流信号进行采集,再对电流信号进行降采样和降噪处理,提取出时频域统计参数和二次谐波幅值参数。各参数均能从不同方面表征生物体触电信号的特征。

      2)运用主成分分析法将原始提取的20个特征量降为3个新的特征量,并将新的三维特征量参数作为触电诊断模型的输入向量,进行触电故障类型诊断,大大提高了诊断的准确率。

      3)通过GRU、LSTM、RNN、ANN和SVM 5种网络分别对降维后新的特征参数进行触电类型诊断,对比实验结果得出,GRU模型对触电信号故障类型诊断具有更好的效果。

参考文献 (24)

目录

    /

    返回文章
    返回
