事故后安全壳内环境条件计算分析

孙婧 马秀歌 陈巧艳

孙婧, 马秀歌, 陈巧艳. 事故后安全壳内环境条件计算分析[J]. 南方能源建设, 2015, 2(4): 53-56. doi: 10.16516/j.gedi.issn2095-8676.2015.04.008
引用本文: 孙婧, 马秀歌, 陈巧艳. 事故后安全壳内环境条件计算分析[J]. 南方能源建设, 2015, 2(4): 53-56. doi: 10.16516/j.gedi.issn2095-8676.2015.04.008
Jing SUN, Xiuge MA, Qiaoyan CHEN. Computational Analysis of Environment Condition Inside Containment After Accident[J]. SOUTHERN ENERGY CONSTRUCTION, 2015, 2(4): 53-56. doi: 10.16516/j.gedi.issn2095-8676.2015.04.008
Citation: Jing SUN, Xiuge MA, Qiaoyan CHEN. Computational Analysis of Environment Condition Inside Containment After Accident[J]. SOUTHERN ENERGY CONSTRUCTION, 2015, 2(4): 53-56. doi: 10.16516/j.gedi.issn2095-8676.2015.04.008

事故后安全壳内环境条件计算分析

doi: 10.16516/j.gedi.issn2095-8676.2015.04.008
详细信息
    作者简介:

    孙婧(1985),女,福建福州人,工程师,学士,主要从事核电厂热工水力和事故分析研究工作(e-mai)sunjing@cnpe.cc。

  • 中图分类号: TL364

Computational Analysis of Environment Condition Inside Containment After Accident

  • 摘要: 以M 310+型核电厂为例,计算分析了设计基准事故以及严重事故后安全壳内压力、温度环境条件。对核电厂设计基准事故和严重事故分析分别采用了法国的安全壳热工水力计算分析程序PAREO和一体化严重事故分析程序MAAP。计算分析给出了设计基准事故和严重事故下安全壳压力、大气温度和露点温度的峰值随时间变化曲线。计算结果表明设计基准事故和严重事故后,安全壳压力峰值工况均以MSLB为始发事故;设计基准事故后安全壳压力峰值为0.511 8 MPa,严重事故后安全壳压力峰值为0.602 MPa。

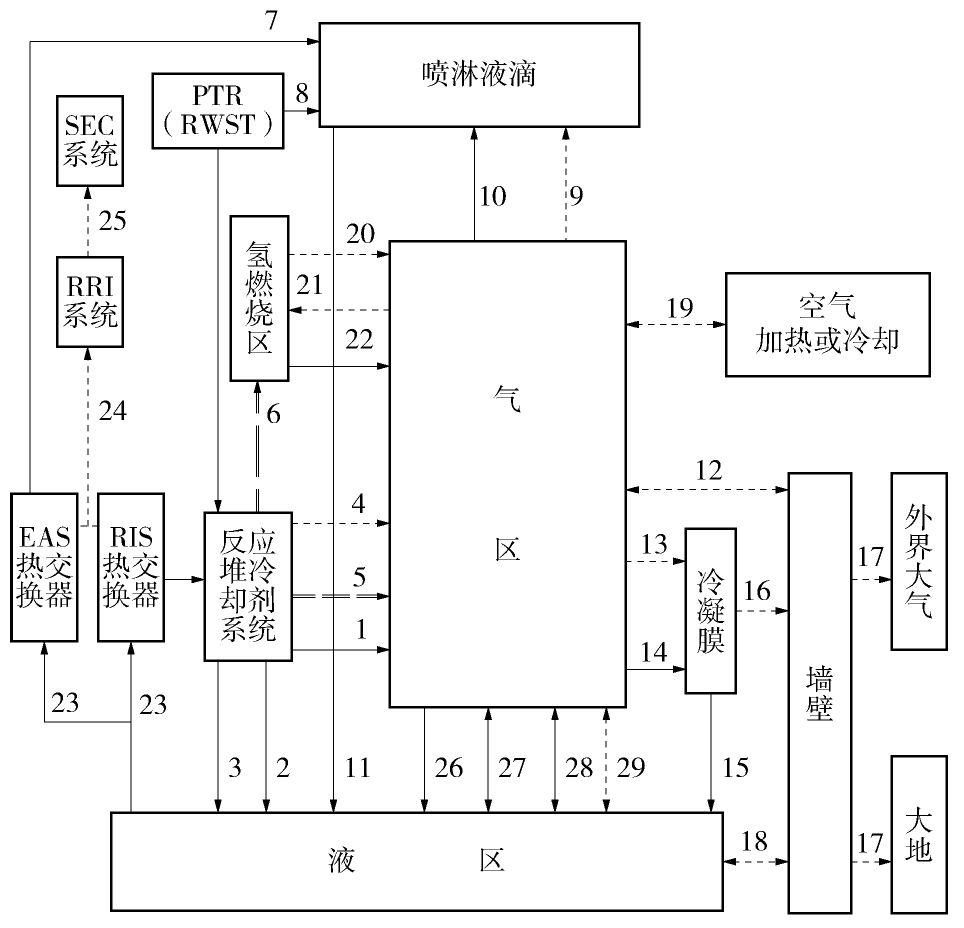

  • 图  1  PAREO程序节点图

    Fig.  1  Nodalization of PAREO Code

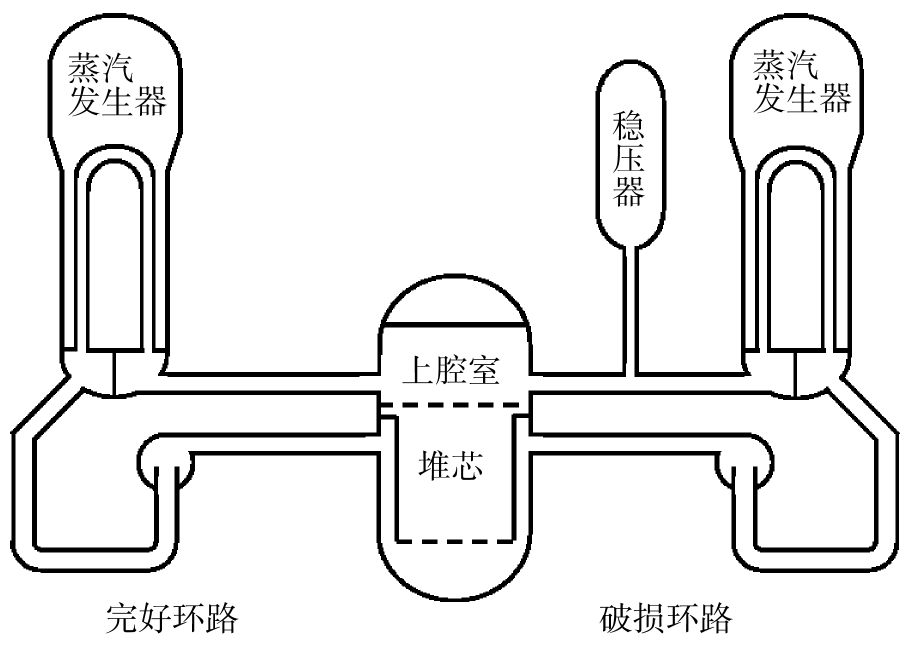

    图  2  MAAP一回路节点图

    Fig.  2  Nodalization of Primary System of MAAP Code

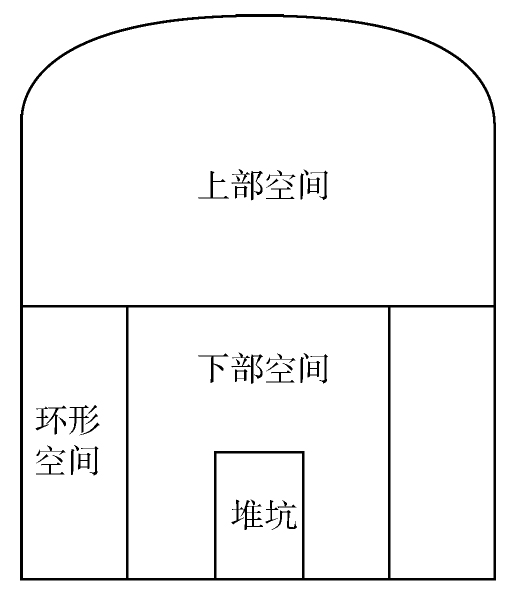

    图  3  MAAP安全壳控制体划分图

    Fig.  3  Nodalization of Containment of MAAP Code

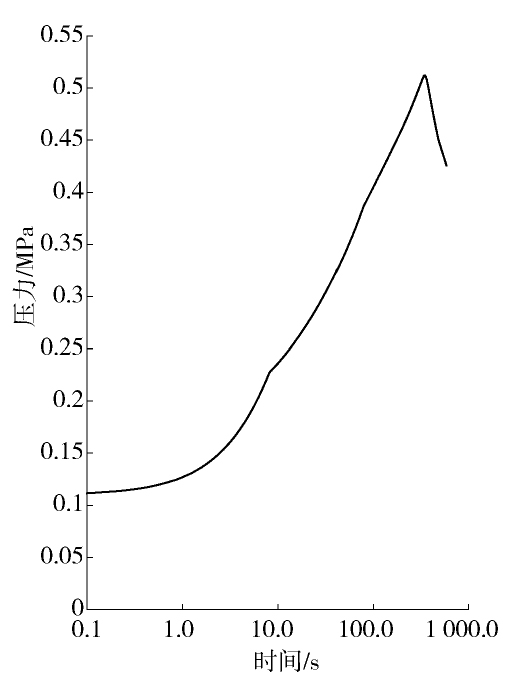

    图  4  安全壳压力

    Fig.  4  Containment Pressure

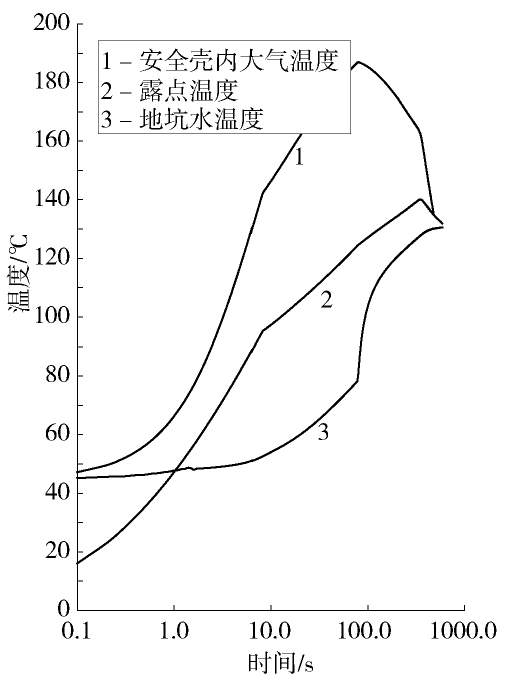

    图  5  安全壳大气、露点、地坑水温度

    Fig.  5  Atmosphere,Pew and Sump Temperature of Containment

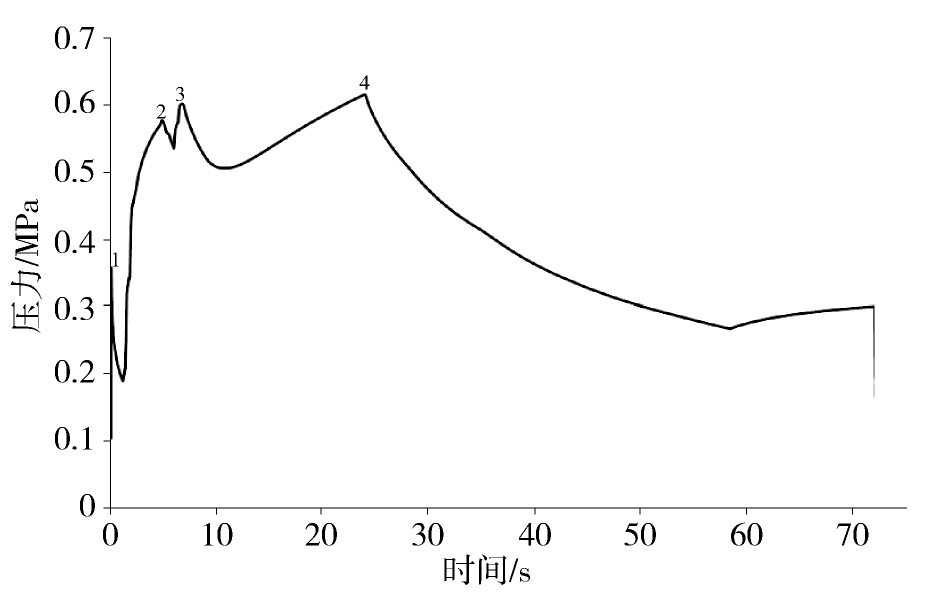

    图  6  MSLB严重事故后安全壳内压力

    Fig.  6  Containment Pressure During MSLB Severe Accident

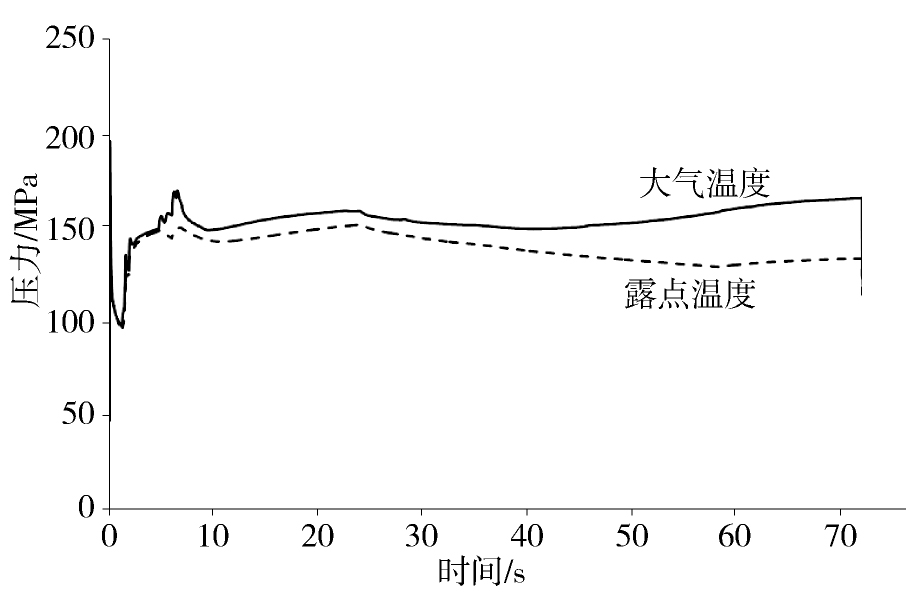

    图  7  MSLB严重事故后安全壳内温度
