设备可靠性数据是核电厂开展概率安全分析（PSA）^[1]、维修规则（MR）^[2]、以可靠性为中心的维修（RCM）^[3]等安全评价和可靠性相关工作的重要基础，其准确性将直接影响PSA、MR和RCM等工作的质量。设计阶段所使用的设备可靠性数据，大部分是来自于国外同类电站或国际上公布的一些通用数据，例如美国NUREG/CR-6928（2007版）。通用数据通常并不能反映国内电站设备的真实运行状况，从核电厂自身运行经验获取电站设备的特定数据，才能真正反映电厂实际的设计、建造、制造、运行状态。国内目前开发的设备可靠性数据库大多基于M310机组或重水堆，AP1000核电厂与之相比存在一些特殊性，比如采用了非能动安全系统设计，导致设备分组，失效模式等有一些新的变化。其次，运行阶段的PSA也要求尽量使用电厂特定数据^[4-5]。

此外，可靠性保证大纲，设备可靠性过程（AP-913）、维修准则（MR）、RCM（以可靠性为中心的维修）、风险指引管理（RI-ISI，RI-IST，AOT）等应用领域，也都需要电厂特定的设备可靠性参数作为重要支撑。基于以上原因，开发AP1000电站特定的设备可靠性数据库是具有重要意义。

设备可靠性数据库包括独立失效可靠性数据子库以及共因失效数据子库。其工作主要包括如下两个部分：开发设备可靠性数据收集和分析的软件平台；制定一套有效、完整的设备可靠性数据采集规程，确保输入数据的有效性。设备可靠性数据库与外部的接口主要包括电站ERP系统（或电站信息系统）或其它电站数据库如工单工作票系统，定期试验数据库，操纵员日志等。通过从这些系统自动获取电站运行数据，由数据分析人员在后台以C/S的方式进行分析和审核并将数据导入到设备可靠性数据库中。数据库将统计分析后的结果，如设备失效率，平均故障维修时间，不可用度，共因失效因子等设备可靠性参数，以B/S方式提供给PSA用户，RCM等用户浏览和使用^[6]。设备可靠性数据库架构如图1所示。

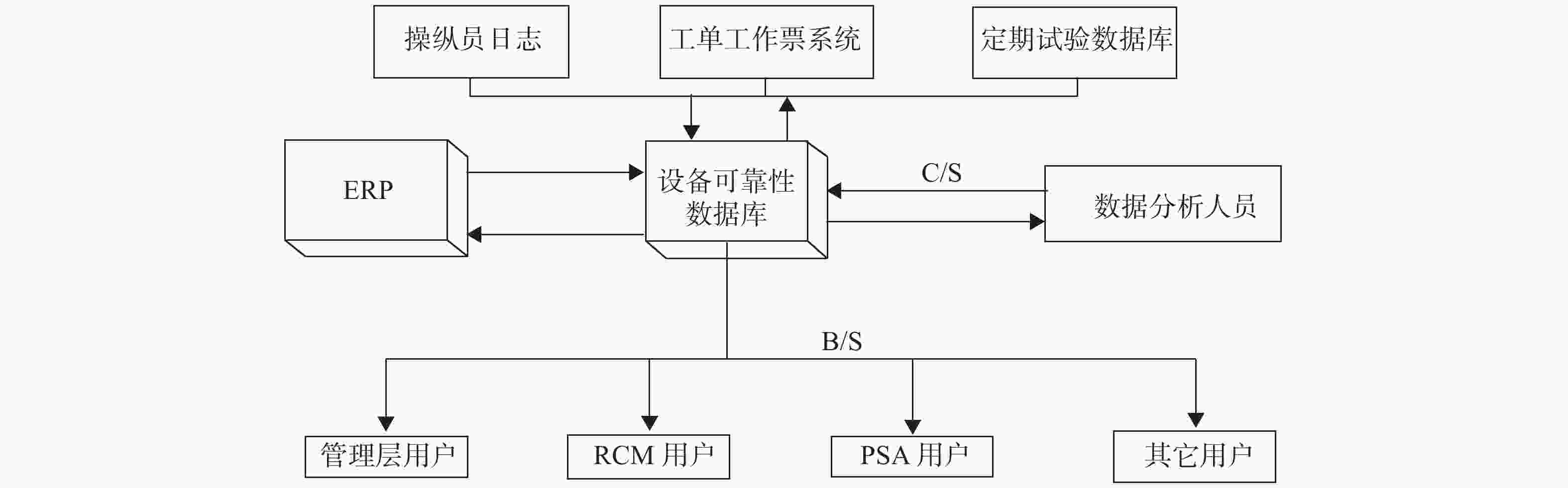

图  1  设备可靠性数据库架构

Figure 1.  Equipment reliability database architecture

典型的设备可靠性数据库开发工作流程，包括确定分析范围（定义设备和设备类），确定分析分析方法（经典估计和贝叶斯估计），数据收集和分析（通用数据和电厂特定数据）的工作在下文进行介绍。美国NRC发布的“NUREG/CR-6823-Handbook of Parameter Estimation for Probabilistic Risk Assessment”对独立失效数据库的分析流程和方法进行了详细的介绍，数据分析的流程如图2所示。

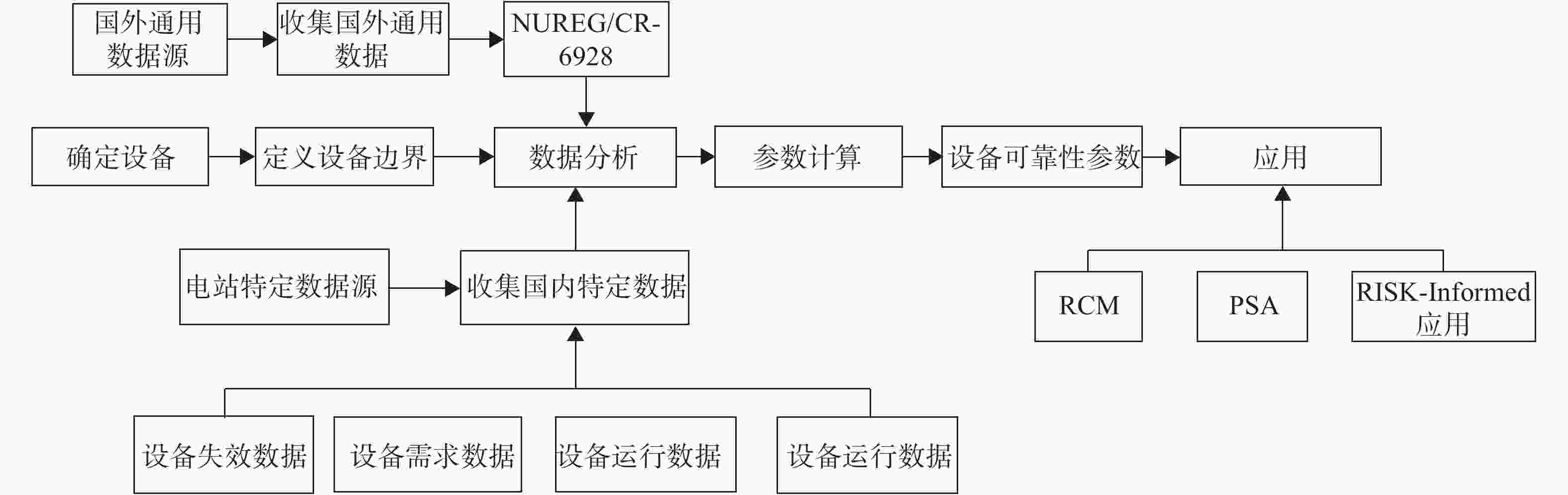

图  2  独立失效分析流程

Figure 2.  Independent failure analysis process

为了指导国内运行核电厂开展设备可靠性数据采集工作，国家核安全局于2014年印发《关于开展核电厂设备可靠性数据采集工作的通知》（国核安发〔2014〕30号）并发布了《核电厂设备可靠性数据采集》（试行版），并于2015年对其进行了修订和完善，2019年再次对其进行了适应性升版，同时将文件名修改为《核电厂设备可靠性数据采集指南》。根据指南的要求，在原有数据的基础上，以美国NUREG/CR-6928（2007版）作为通用数据源，采用适当的数据处理方法进行了参数估计，对各核电厂新报送的数据进行了整合和处理，形成《中国核电厂设备可靠性数据报告》^[7]。

设备和设备类选取的目的是规定一定统计样本，从而获得统计学意义上的参数。基本原则是满足PSA分析所需的，如有必要对于电厂经济性影响较大的设备也可纳入分析范围。设备类表示具有相似的工艺性能、相似的功能和相似的运行条件的一组设备，设备类所包含的设备称之为样本。AP1000核电厂设计阶段PSA报告中选取了58个设备类，包括泵和风机、阀门、开关、其它机械设备、电气设备等大类，每个类型又包含若干子类。设备的失效模式通常基于对特定设备的故障模式影响分析，如启动失效，运转失效，不能开，不能关等。为了方便对这些信息进行存储，需要将这些设备和设备类进行编码。编码的规则以方便PSA应用为原则，如PM-ES表示电动泵（PM）启动失效（ES）。AP1000核电厂设备可靠性数据库的设备和设备类选取工作可以参照PSAR或者FSAR阶段PSA报告设备可靠性数据相关章节来进行选取。

经典估计方法认为被估计参数是一个未知的常量，通常仅根据抽样信息得到的观测数据来估计可靠性参数，即根据样本信息估计总体信息。经典估计通常给出被估量的点估计，区间估计和误差。对于在数据收集时间段内没有收集到相关的失效数据，或者失效次数为0的情况，美国NUREG/CR-6823文件中并没有明确进行说明。法国和加拿大的同类型数据库中采用的处理办法是按照χ2（Khi-2）在50%的规则来处理，失效率的点估计值约为0.7/T和0.7/N。我国国标GB 5080.4—85则建议取1/3T和1/3N，相比较而言取0.7次更加保守。对于AP1000设备可靠性数据库而言，建议采用法国和加拿大的数据处理方法^[8]。

对于误差因子的取值，美国URD文件中可靠性数据误差因子主要来源于NUREG/CR-4550；NUREG/CR-2728；专家判断。在失效次数不为0的情况，误差因子可借鉴对数正态分布误差因子的定义取为90%置信区间上限与90%置信区间下限之比开方；而对于没有失效数据的情况保守的取10，或者参考专家意见。误差因子只是对参数估计的不确定性的表述，其绝对值意义并不是很大。

贝叶斯方法是一种根据贝叶斯定理进行统计推断的方法，假设被估参数的不确定性服从某种分布，其核心是将以往经验与本次试验观测的样本信息数据相结合并作出判断，因此能得到更符合实际的后验数据。这种方法假设被估参数是服从某一以往经验的随机变量。按照贝叶斯定理，通过实际电厂运行数据的似然函数分布以及通用数据的分布似合得到的后验分布。

通常似然函数较易求得，而先验分布的选取则是应用贝叶斯方法的关键之处。在进行贝叶斯估计中通常以同型电站的通用可靠性数据为先验分布，结合特定核电厂自身设备的特定数据得到该核电厂的后验分布数据。通常在先验数据源中已给出先验分布的类型和先验分布参数，假如没有合适的先验数据来源，则使用无信息先验分布^[9-10]。

共因失效是指一个系统中由于某种共同原因而引起两个或两个以上单元的同时失效。核电站是由很多复杂系统组成，含有许多冗余设备，因此共因失效是不可避免的。AP1000和EPR的PSA分析结果表明，共因失效CDF份额分别是AP1000 57%和EPR 94%。如果在PSA模型中只考虑独立失效，会过低估计系统的失效概率，造成偏危险的分析结果，因此共因失效分析是核电站概率安全分析中的一个很重要的内容。共因失效分析的数据分析流程如图3所示^[11]。

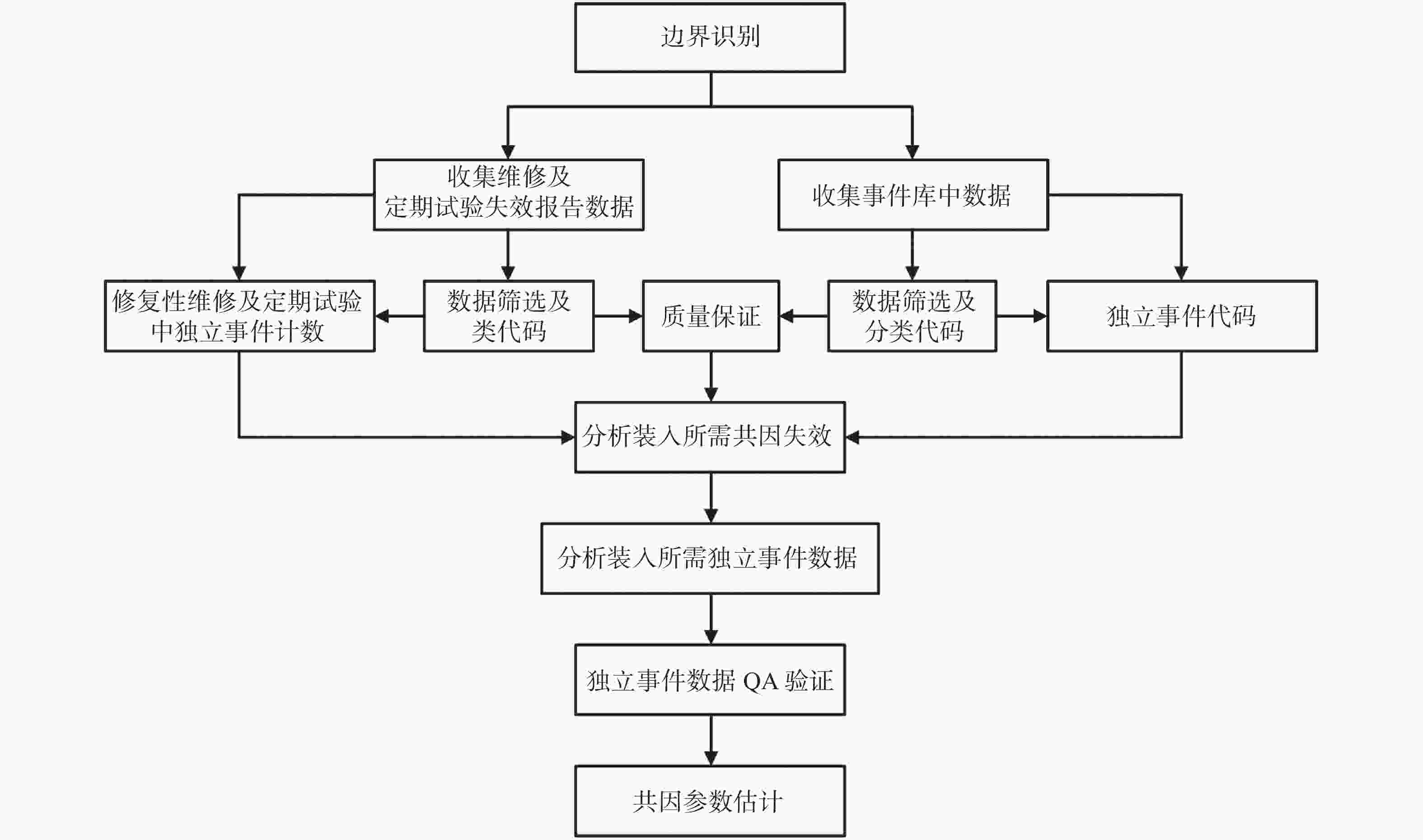

图  3  CCF数据分析流程

Figure 3.  CCF data analysis process

共因失效分析方法有α因子模型、MGL多希腊字母模型、β因子模型、BFR二项失效率模型等。AP1000的PSA报告中采用的是多希腊字母（MGL）方法，在PSA报告中给出了11个共因设备组的共因失效参数，这些数据可以作为通用数据来使用。我们建立的电厂特定共因失效数据库，拟采用α因子模型，理由如下：α因子模型可以从核电厂统计数据得出，并有成熟的应用经验，如美国NRC采用α因子模型计算分析了压水堆31个设备和沸水堆12个设备的数据；可以使用国外数据作为通用数据使用贝叶斯方法可以获得更好的参数估计；α因子可以方便地转换成其它模型，应用较方便。美国NUREG/CR-6268文件中对共因失效数据库和共因失效分析方法进行了详细的描述。

注意的是，共因分析中对失效的定义以及失效模式与单因失效分析中失效模式可能有所区别。此外，共因设备组（CCCG）考虑2～16，大于16部件数的用16进行计算，但是CCCG数值越大计算越复杂甚至于超出计算机的计算能力，所以我们一般只考虑2～4部件组（美国目前统计的通用数据中亦只到CCCG=6）。在共因组选取上以AP1000的PSA模型为基础。

电站特定数据需要获取的电站数据包括，设备的基本信息、机组的状态信息、设备的运行时间、备用时间、失效次数、需求次数、故障维修时间、维修次数、试验不可用时间、维修不可用时间等。这些信息可以从电厂的系统手册、技术规格书、PSA报告、运行规程以及设备管理系统、设备工单工作票系统、事件报告系统、电子日志等电站数据源获取。数据收集的方式可以通过人工收集和系统自动收集相结合的方式，并通过标准化的表格和编码来收集，确保一致性。

设备失效数据分析是重点，在电厂设备失效数据比较少，有的设备可能从未发生过失效。为了得到失效数据，必须检索设备在数据收集时间段内产生的所有故障、维修和试验记录。设备失效的准则，在设计PSA中或其参考的数据库中通常有简单的定义。一般来说，其判断准则为在规定的任务时间内是否能执行其所规定的功能。设备失效数据的分析，包括确定相应的失效模式，故障维修时间，不可用时间等数据，需要数据分析人员的经验。

当设备的不可用数据、失效数据和运行数据收集整理后，数据分析人员把这些数据提交相应专业的PSA技术支持工程师，联络协调相应专业技术人员进行确认，以确保所得到数据的正确性和合理性。

电站特定数据更能反映出本电站实际的运行状况，但前提是电站特定数据具有足够的数量和质量。NUREG/CR-6823中根据EPRI TR-100381（EPRI 1992）的经验给出了使用电站特定数据的准则：在统计时间段内没有出现失效的情况，可以用95%置信区间上限来衡量数据是否充分，即观察时间应大于3/λ。当统计时间段内有失效记录时，设备类累计运行或者备用的时间应大于观察到2次失效的时间（2/λ）。

ASME中列举的可供PSA参考的通用数据源有，设备失效率和失效概率：NUREG/CR-4639，NUREG/CR-4550；设备共因失效：NUREG/CR-5497，NUREG/CR-6268。AP1000设计阶段PSA中使用的可靠性数据，主要采用了EPRI Advanced Water Reactor Utility Requirements Document（URD）中的数据。URD用到的主要数据源包括Oconee PRA（Duke 1984）、Seabrook概率安全研究（PLG 1983）和来自执照事件报告的参数估计，这些执照事件报告包括NUREG/CR-1363（Battle 1983）、NUREG/CR-1205（TRojovsky 1982）、柴油发电机NUREG/CR-1362（Poloski和Sullivan 1980）。当URD数据不可用时，采用了NUREG/CR-2728，IEEE Std. 500 Reliability Data，NSAC-154，Other sources 等数据源。EPRI在使用这些数据的时候经过了细致的适用性分析，因此应用这些数据作为通用数据是比较好的选择^[6]。

核电厂通用数据是经过其它行业或同类型核电厂多年运行经验积累统计得到的，往往不能反映本电厂特定的一些特征。在没有电站特定数据或者特定数据不满足要求的情况下，可选择使用通用数据。

贝叶斯方法是以通用数据为先验数据，同时，以特定历史数据为样本数据，经过贝叶斯方法处理得到并可进一步用于PSA定量化的后验数据，综合考虑了这两方面的数据，因此我们通常推荐使用贝叶斯处理后的数据。

核电厂通用数据是核电厂重要数字资产，除了记录核电厂各类设备的运行历史状况外，还能监控安全相关设备的状态，主要应用包括PSA分析、在线风险评价与管理、故障原因分析、预防性维修优化、大修优化、RCM，同时还能为定期试验以及维修计划的制定提供指导，大大提升核电厂的安全水平和经济业绩。

AP1000核电厂设备可靠性数据库的建立和应用，为核电厂特定运行、维修、失效、试验等宝贵数据进行积累，不仅可以给核电厂运行PSA提供可靠性参数，而且为核电厂运行维修优化，安全管理等多个领域提供重要参考。同时，设备可靠性数据库也是数据共享，经验反馈的一个重要平台，另外还可以将设备可靠性数据库作为核电厂安全管理的一个辅助工具，如进行趋势分析，分析核电厂设备的性能趋势，失效模式，失效部件等。

AP1000核电厂可利用该数据库对设备失效、异常事件、相应维修情况等数据进行监控、记录、跟踪和使用；并可及时地对新数据和修正数据进行填写维护。核电站安全管理和风险管理部门可通过本系统大大降低人工筛选和检索设备可靠性数据的工作量，并提高电站数据管理的效率和可信性，为管理部门提供信息和决策支持，更好地为核电厂管理服务。

AP1000核电厂设备可靠性数据库一方面需要基于《核电厂设备可靠性数据采集指南》（国核安发〔2019〕5号）的要求进行数据收集并建立，另一方面需要非能动核电厂的自身特性进行扩充。
