大型燃煤火力发电厂的来煤为铁路运输方式时，通常由机车将运煤列车沿铁路运输进厂，并在厂内配套设置高效的自动化翻车机卸煤系统。一般根据卸煤系统出力要求选用单车翻车机、双车翻车机或三车翻车机等，其中单车翻车机应用最多^[1]。经过多年的实际应用和进化发展，翻车机下卸煤设备的选择较多，如双联皮带给煤机、振动给煤机、活化给煤机、全封闭螺旋给煤机等^[2-7]。然而由于各设备自身的性能特点，对翻车机系统及下部带式输送机布置方式的适应能力存在差异，在实际应用时需经细致对比研究后才能确定。

因此，结合翻车机及下部带式输送机的不同布置方式需要，基于当前严格的环保要求，针对不同卸煤设备的优缺点及布置可行性进行比较研究，对翻车机卸煤设备的选型设计具有良好的现实意义。

由于铁路运煤敞车车厢尺寸较长，通常在每辆敞车的翻车机下方沿长度方向设置有2个卸煤斗。卸煤斗下的带式输送机输送方向，结合来煤铁路线、卸煤方案、厂址用地和总平布置等条件，主要有顺列布置和垂直布置2种典型布置方案。

当翻车机的进车方向与卸煤斗下带式输送机输送方向呈平行时，即为顺列布置方案，如图1所示。该布置方案下，带式输送机可设置在卸煤斗正下方，无论采用何种卸煤设备，均可简便实现同1台翻车机下的2个卸煤斗同时向1路带式输送机卸煤。

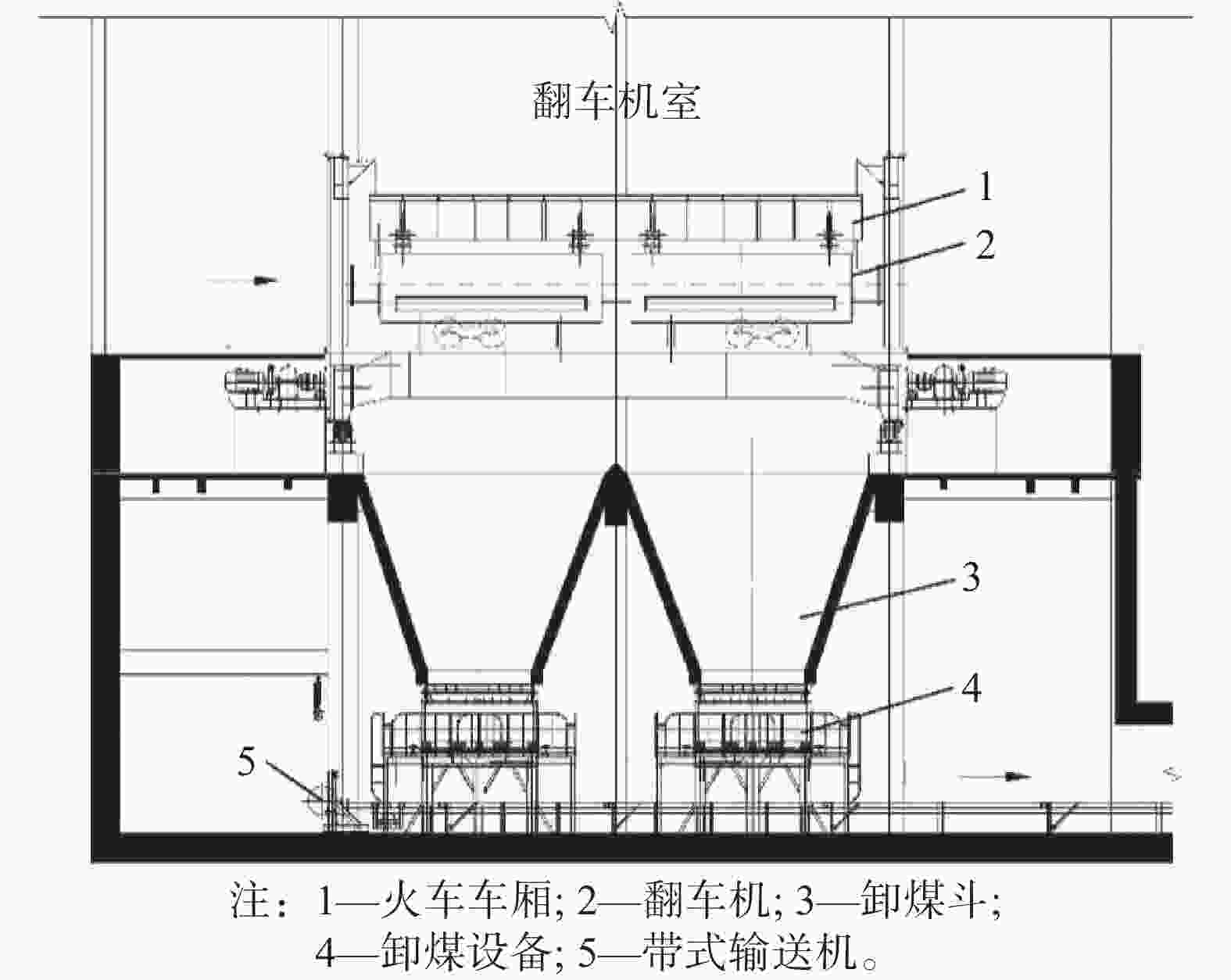

图  1  翻车机与卸煤斗下带式输送机顺列布置示意图

Figure 1.  Schematic diagram of in-line arrangement of tippler and belt conveyor under coal unloading bucket

对于大型火力发电厂，翻车机室内常设置2套单车翻车机，采用顺列布置时，可一一对应地配套设置双路带式输送机，一用一备，亦可根据需要双路同时运行。

当翻车机的进车方向与卸煤斗下带式输送机输送方向呈垂直时，即为垂直布置方案，如图2所示。

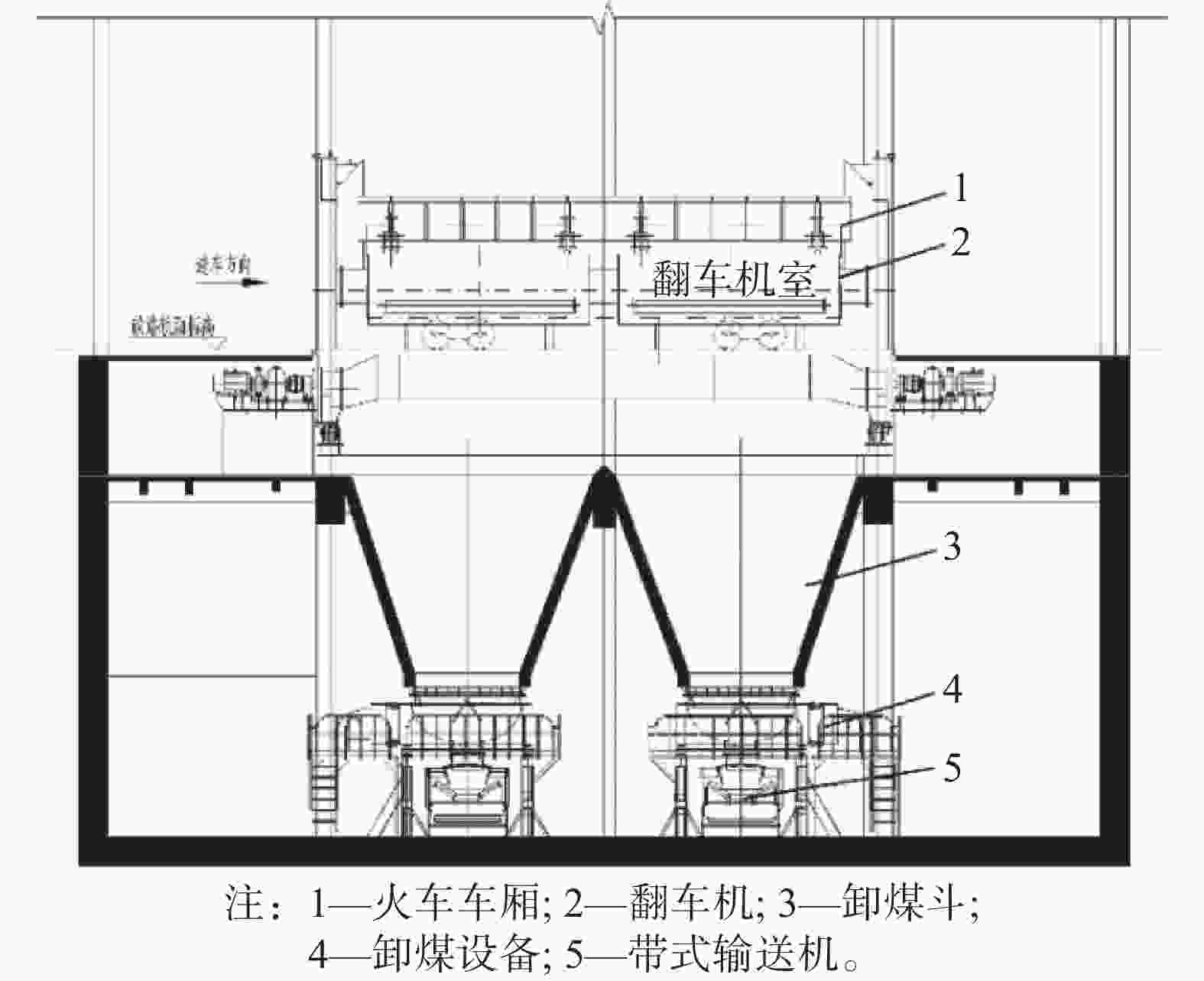

图  2  翻车机与卸煤斗下带式输送机垂直布置示意图

Figure 2.  Schematic diagram of vertical arrangement of tippler and belt conveyor under coal unloading bucket

该布置方案下，为了实现同1台翻车机下的2个卸煤斗同时向1路带式输送机卸煤，在不改变卸煤斗结构、不增加翻车机室深度情况下，可以选用的卸煤设备较为有限。以至于当翻车机室内配套有2套单车翻车机和双路带式输送机时，由于卸煤设备采用常规振动给煤机、活化给煤机，难以实现一用一备的单路运行模式，导致双路翻车机卸煤系统带式输送机需双路同时运行，运行维护不便，可靠性下降。

双联皮带给煤机早年用于翻车机卸煤系统，以实现2个卸煤斗同时向1路带式输送卸煤，翻车机下双联皮带给煤机布置示意图如图3所示。由于在切换带式输送机时，需要移动行走双联皮带给煤机，不具备全封闭条件，运行时常存在以下问题：

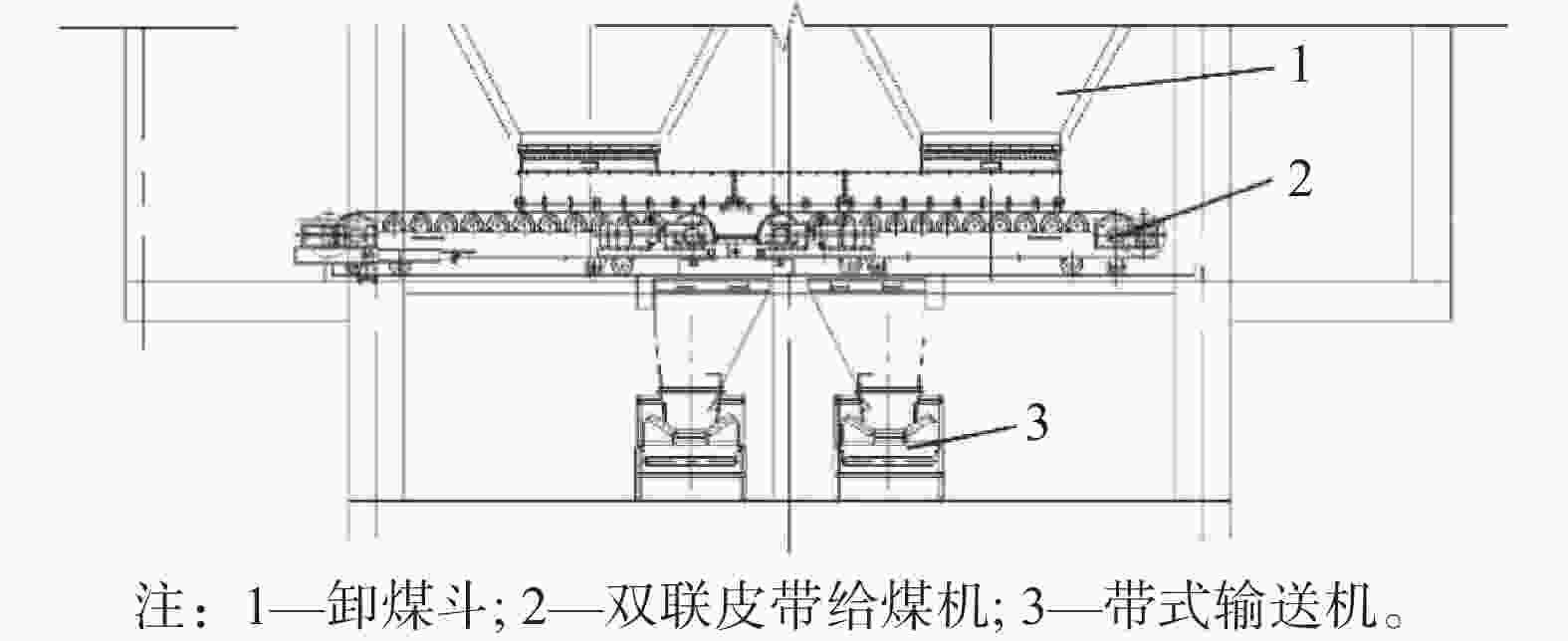

图  3  翻车机下双联皮带给煤机

Figure 3.  Double-belt coal feeder under tippler

1）翻车机翻卸作业时，成吨级的煤流冲入卸煤斗时，会有大量的气流在裹挟作用下冲入双联皮带给煤机中，并向外喷洒，造成大量的煤尘被气流夹带飞扬，煤尘反窜严重，现场环境较差；

2）皮带给煤机的自身特点，短皮带经常跑偏，回程皮带易粘料，且正常运行及移动切换时均存在洒煤现象，现场清理和设备检修维护工作量大；

3）卸煤斗内煤流仅靠重力作用下落，无其它疏松源，煤斗内常出现蓬煤、堵煤现象。

上述问题对翻车机室的安全环保运行有较大影响，不满足当前环境治理要求，故近年来已极少选用双联皮带给煤机。

振动给煤机在火力发电厂及煤炭行业应用均较为广泛，常规振动给煤机以振动电机产生激振源作为松动和输送煤流的惯性动力，具有结构简单、体积小、能耗小、安装维护便利、振动噪声大、给料量调整困难等特点，是一种较为经济适用的给料设备。翻车机下振动给煤机方案如图4所示，当采用变频电机作为振动源时，振动给煤机可同时具备振动疏松煤流和调节给料量的功能^[3-5]。

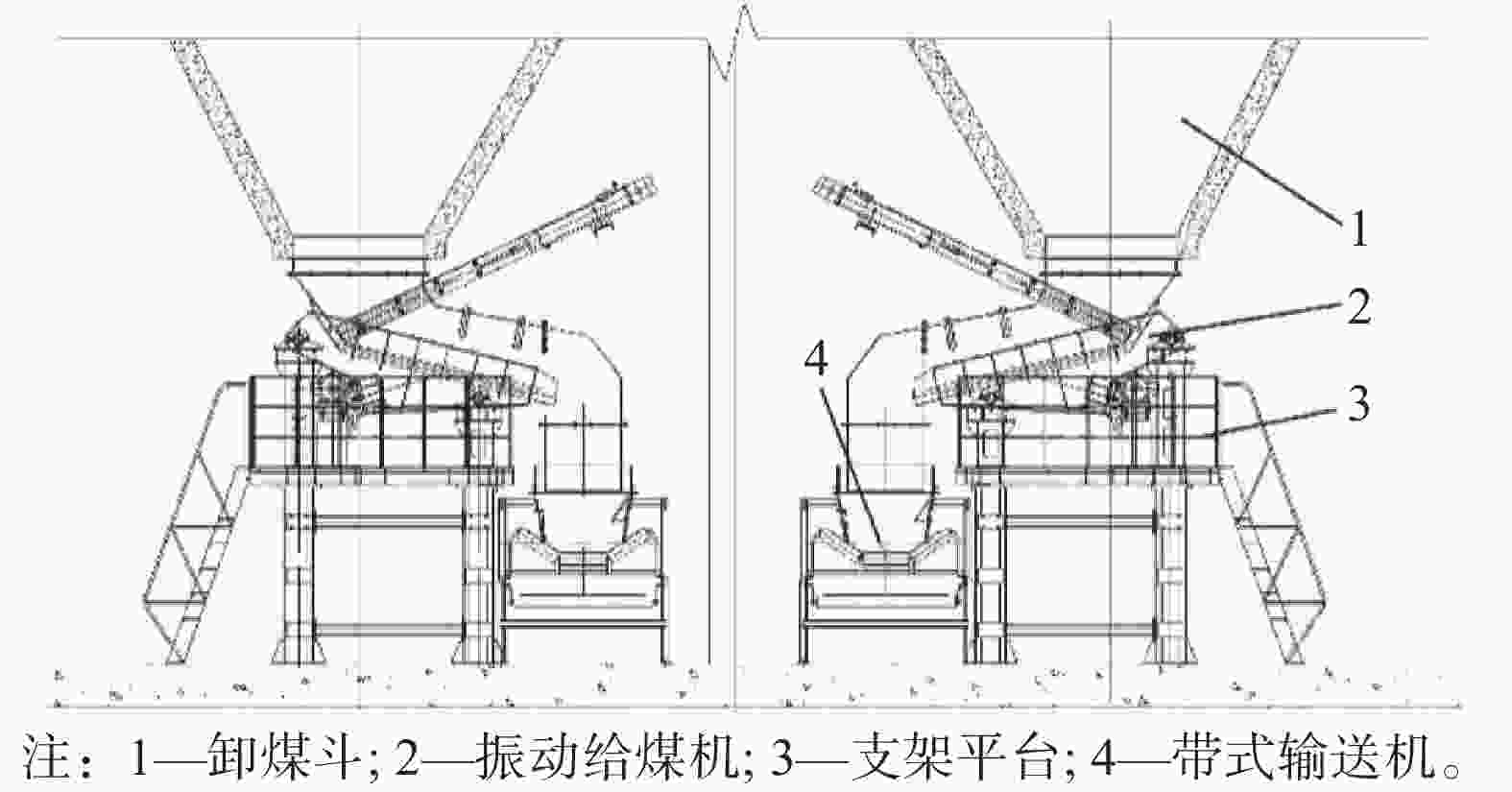

图  4  翻车机下振动给煤机方案

Figure 4.  Vibrating coal feeder under tippler

应用于翻车机卸煤斗下时，存在以下问题：

1）按定向激振原理，激振力和对煤的扰动作用效果呈定性相关，无法定量控制，导致煤流不可控，卸煤斗内煤在重力作用下自流现象严重；

2）当卸煤斗内煤较湿粘时，振动给煤机溜槽内粘煤严重，加大激振力要不导致煤流自流，要不无效越积越严重，导致无法正常给煤，需人工清理；

3）设置插板阀用来切断或者调节煤流，起不到及时调节作用，且易出现杂物卡堵问题；

4）设备无法全封闭，振动过程中煤尘飞扬。

活化给煤机是2000年左右引进自美国某公司专利技术产品，现国内也具有类似设备制造能力，广泛用于翻车机卸料斗下部（如图1所示）、筒仓下部及圆形煤场地下煤斗等^[8-9]。

活化给煤机同时具备活化物料和出料给料功能，采用双质体亚共振振动原理，内部独特设计曲面型槽体和特形活化块锥体，在振动电机和激振器等作用下，使得槽体和上部壳体不同方向地振动，使得顶部物料松动下落至出料口^[10-15]。具有如下特点：

1）可以通过气控可变力轮或变频器来实现无级调节给料出力，气控可变力轮需要配套空压机；

2）进料口尺寸很大，可减少上部料斗斜段垂直高度，对中进料和出料的独特形式可以直接布置在带式输送机正上方，减少使用落煤管的高度；

3）具有较好的煤流自锁功能，在停运时，曲面槽以上部分及卸煤斗内煤流可以停止自溜而形成自锁，不需要设置闸门等切断煤流设备；

4）设备封闭，粉尘溢出较少，环保性能好；

5）当卸煤斗内煤较湿粘时，弧形出口处易出现粘堵现象，影响卸煤出力；

6）关键配件依赖进口，初投资和维护费用高。

全封闭螺旋给煤机为国内近年研发出的一种新型结构卸煤给煤设备，在国内燃煤电厂翻车机卸煤斗等有一定的改造应用业绩。图5为应用于某1 000 MW燃煤发电工程翻车机卸煤斗下的布置图。

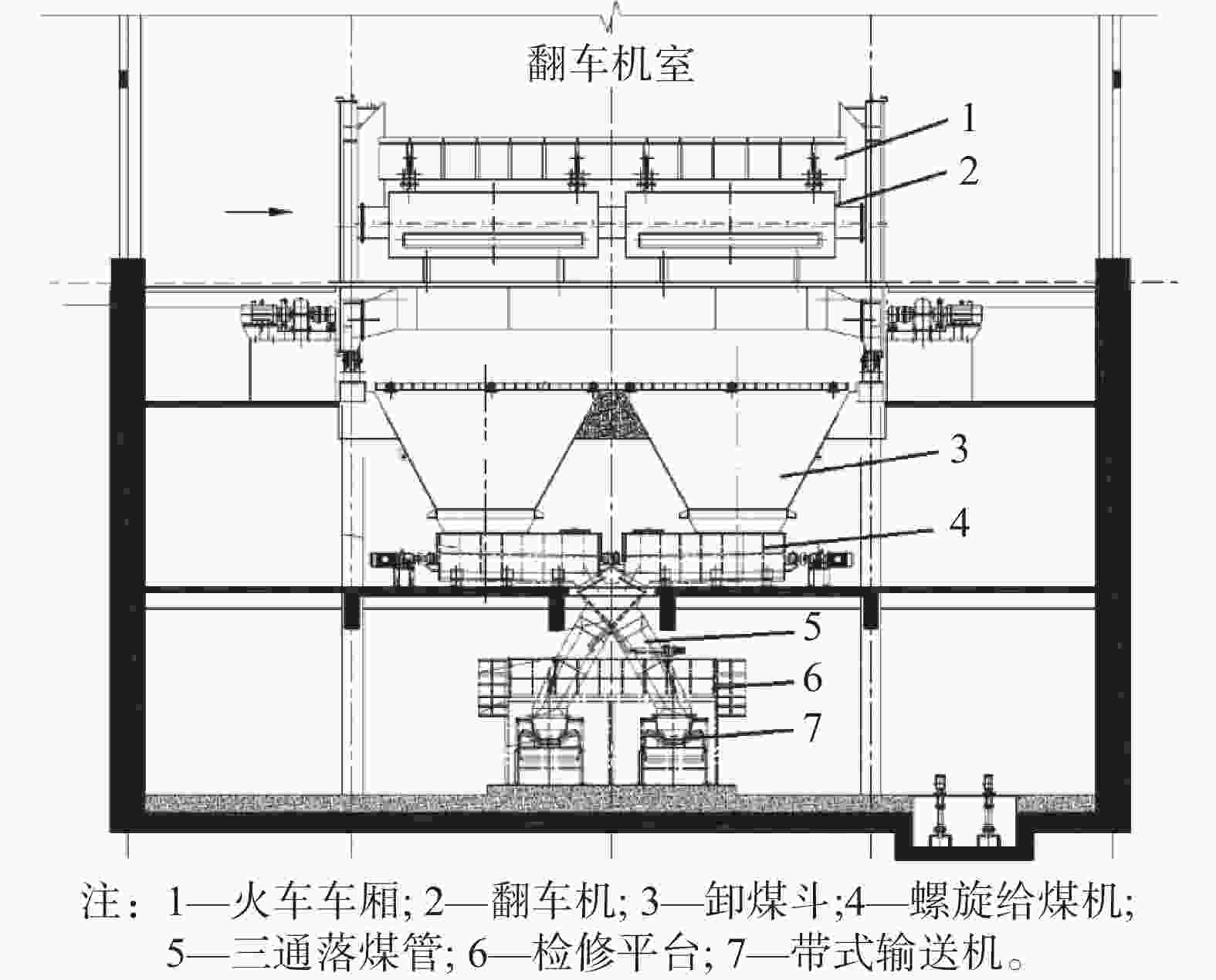

图  5  翻车机下全封闭螺旋给煤机方案

Figure 5.  Fully enclosed screw-type coal feeder under tippler

全封闭螺旋给煤机采用大尺寸进料口、大直径、大螺距螺旋的特殊结构和螺旋给料原理，壳体全封闭且沿出料方向设计成渐扩锥型，使得煤流在螺旋叶片的推动作用下能有效防止卡堵，避免出现传统螺旋给料机易出现的物料越转越紧现象，对煤质的湿度、粘性和杂物适应性较高，环保效益好。

全封闭螺旋给煤机的螺旋直径和螺距根据设备所需最大出力确定后，实时出力与转速相关，可通过变频调速调节出力。

广东某新建2 × 1 000 MW燃煤发电工程，翻车机系统因总平面布置需要采用垂直布置方案，在方案设计时结合实际应用情况，针对卸煤斗下卸煤设备的常用选型进行了详细对比分析，单台翻车机下卸煤设备的技术对比详见表1，有关经济性分析数据详见表2。

根据表1可知，活化给煤机和全封闭螺旋给煤机在出力调节准确度和响应、防溜料自锁能力方面均较好；双联皮带给煤机和全封闭螺旋给煤机的物料适应能力相对较强；活化给煤机的独特活化作用使之在避免上部卸煤斗蓬煤方面有一定优势；全封闭螺旋给煤机环保性能最佳，活化给煤机次之。双联皮带给煤机和常规振动给煤机的日常检修维护工作量较大，活化给煤机和全封闭螺旋给煤机相对较小，活化给煤机的进口配件更换维护费用相对较高。

当翻车机系统呈垂直布置时，双联皮带给煤机和全封闭螺旋给煤机布置灵活性好，能较好适应“同1台翻车机2个卸煤斗向任意同1路带式输送机卸煤”的要求；常规振动给煤机需要通过三通和落煤管转接，且翻车机室下部再多1层土建结构才能实现该要求，而活化给煤机则无法实现上述要求，其下部带式输送机需要双路同时运行，从而使其未能发挥设备装机功率低的优势，综合系统设备年运行电耗费用与其他方案基本相当。

根据表2可知，设备初投资方面，由于活化给煤机属进口产品，设备价格最高，常规振动给煤机最便宜；而在翻车机室的土建造价方面，活化给煤机方案所需的翻车机室地下深度最低，双联皮带给煤机和全封闭螺旋给煤机方案次之，常规振动给煤机方案最高；下部皮带机廊道土建造价则活化给煤机方案最高。综合初设资对比，双联皮带给煤机方案最低，全封闭螺旋给煤机和活化给煤机方案相对次之，常规振动给煤机最高。

1）翻车机下的常用卸煤设备中，活化给煤机和全封闭螺旋给煤机的综合性能均较好，都可首选；

2）当翻车机下卸煤设备呈垂直布置时，建议选用布置灵活的全封闭螺旋给煤机，卸煤系统环保性能良好、运行可靠性高、全生命周期的经济性好。
