燃煤发电机组灵活性改造的研究进展综述

张少强 孙晨阳 余落杭 樊小梅 潘杜娟 魏书洲 周兴

张少强, 孙晨阳, 余落杭, 樊小梅, 潘杜娟, 魏书洲, 周兴. 燃煤发电机组灵活性改造的研究进展综述[J]. 南方能源建设, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
引用本文: 张少强, 孙晨阳, 余落杭, 樊小梅, 潘杜娟, 魏书洲, 周兴. 燃煤发电机组灵活性改造的研究进展综述[J]. 南方能源建设, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
ZHANG Shaoqiang, SUN Chenyang, YU Luohang, FAN Xiaomei, PAN Dujuan, WEI Shuzhou, ZHOU Xing. Research Progress on Flexibility Modification of Coal-Fired Generating Units[J]. SOUTHERN ENERGY CONSTRUCTION, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
Citation: ZHANG Shaoqiang, SUN Chenyang, YU Luohang, FAN Xiaomei, PAN Dujuan, WEI Shuzhou, ZHOU Xing. Research Progress on Flexibility Modification of Coal-Fired Generating Units[J]. SOUTHERN ENERGY CONSTRUCTION, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007

燃煤发电机组灵活性改造的研究进展综述

doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
基金项目: 鄂尔多斯科技计划项目(2021YY工119-49);河北省高等学校科学技术研究项目(QN2021090);河北师范大学博士基金(L2021034)
详细信息
    作者简介:

    张少强,1998-,男,新疆克拉玛依人,学士,主要从事火电机组灵活性改造研究(e-mail)1596204086@qq.com

    孙晨阳,2000-,女,河南南阳人,学士,主要从事火电机组灵活性改造及储能研究(e-mail)1102567189@qq.com

    余落杭,1999-,女,重庆丰都人,学士,主要从事火电机组灵活性改造(e-mail)1153544635@qq.com

    樊小梅,2000-,女,湖南怀化人,学士,主要从事火电机组灵活性改造研究(e-mail)16410132215@qq.com

    潘杜娟,1999-,女,河北新乐人,学士,主要从事火电机组灵活性改造研究(e-mail)2298331714@qq.com

    魏书洲,1981-,男,湖北十堰人,在职博士,高级工程师,主要从事燃煤热电联产机组灵活性改造方案设计研究(e-mail)shuzhou.wei@chnenergy.com.cn

    周兴,1987-,男,河北石家庄人,工学博士,讲师,主要从事炭基材料电催化、煤/生物质制氢、热力系统建模研究(e-mail)zhoux@hebtu.edu.cn

    通讯作者:

    周兴,(e-mail)zhoux@hebtu.edu.cn

  • 中图分类号: TM611;TM621

Research Progress on Flexibility Modification of Coal-Fired Generating Units

  • 摘要:   目的  “碳达峰、碳中和”战略目标的提出增加了对新能源电力并网的需求,因此有必要提高燃煤发电机组的灵活性运行能力。  方法  文章详细介绍了现有燃煤机组灵活改造技术及常见的评价指标。灵活性改造主要包括:凝结水节流技术、燃煤机组耦合生物质混烧改造技术、燃煤机组制粉系统灵活性技术等;燃煤发电机组灵活性常用评价指标包括:发电机组厂用电率、锅炉热效率、机组发电标准煤耗率等。在此基础上,对灵活性改造技术以及评价指标进行总结和分析。  结果  文章提出了燃煤发电机组灵活性技术改造的7个发展方向及相关建议。  结论  原有机组的结构改进、新能源多形式的嵌入以及多储能协同提高燃煤机组灵活性是后续发展的主要方向,为后续燃煤发电机组适应“双碳”能源规划提供参考。
  • 图  1  机组灵活性改造技术示意图

    Fig.  1  Schematic diagram of flexibility modification technology

    图  2  燃煤发电机组灵活性技术改造的发展方向

    Fig.  2  Development direction of flexibility modification of coal-fired generating units

    表  1  现有灵活性改造机组主要评价参数

    Tab.  1.   Main evaluation parameters of existing units for flexibility modification

    评价参数计算公式机组功率/MW参考文献公式中各个参数的物理意义评价参数变化
    供电效率$\eta =\dfrac{ {P}_{{\rm{e}}} }{ {BQ}_{{\rm{net}},{\rm{ar}}} }$600[17]Pe为机组发电功率;B为燃煤消耗量;Qnet,ar为燃料的收到基低位发热量当供热系统增加了背压
    式汽轮发电机时,供电
    效率提高了1.10%。
    $ {\mathrm{C}\mathrm{O}}_{2} $排放因子${EF}_{ { {\rm{CO} } }_{2.{\rm{y} } } }=\\\dfrac{\gamma \times {\rm{OR}}\times H\times {{\rm{Mol}}}_{ { {\rm{co} } }_{2} }/{{\rm{Mol}}}_{ {\rm{c} } } }{ {\eta }_{ {\rm{y} } } }$600/300[21]γ为煤的含碳量;OR为煤的氧化率;H为电的低热值;${ {\rm{Mol} } }_{ { {\rm{co} } }_{2} } $为CO2的摩尔质量;Molc为碳的摩尔质量;ηy为发电机组热效率当运行操作发生深度循
    环变化时,CO2排放因子
    参数增加了11.3%。
    锅炉热效率${\eta }_{{\rm{g}}}$=100−(${q_2}+{q_3}+{q_4}$+${q_5}$+${q_6}$+qothqex)300[22]q2为排烟热损失,q3为可燃气体不完全燃烧热损失,q4为固体不完全燃烧损失,q5为锅炉散热损失,q6为灰渣物理热损失;qoth为其他热损失;qex为外来热量与燃料低位发热量的百分比当燃煤机组中生物质气
    掺烧量为10000~50000 m3/h时,锅炉热效率
    下降了0.2%~1.39%。
    机组发电
    标准煤耗率
    ${b}_{{\rm{g}}}=HR/(29.308\times \dfrac{ {\eta_{{\rm{bo}}} } }{100}$×$\dfrac{ {\eta _{{\rm{pi}}} } }{100}$)660[20]HR为汽轮机设计热耗率;ηbo为锅炉燃料效率;ηpi为管道效率在旁路烟气比为25%工
    况下,当能级平衡节点温度由70℃变化到130℃时,机
    组发电标准煤耗率参数
    降低了2.24 g/kWh。
    下载: 导出CSV
  • [1] 白暴力, 程艳敏, 白瑞雪. 新时代中国特色社会主义生态经济理论及其实践指引−绿色低碳发展助力我国“碳达峰、碳中和”战略实施 [J]. 河北经贸大学学报, 2021, 42(4): 26-36. DOI:  10.14178/j.cnki.issn1007-2101.20210701.002.

    BAI B L, CHENG Y M, BAI R X. The ecological economic theory on socialism with Chinese characteristics for a new era and its practical guidelines: green and low-carbon development helps the implementation of China's strategy of "peak carbon dioxide emissions, carbon neutrality" [J]. Journal of Hebei University of Economics and Business, 2021, 42(4): 26-36. DOI:  10.14178/j.cnki.issn1007-2101.20210701.002.
    [2] 宫广正. 超临界火电机组运行灵活性提升控制策略研究及应用 [J]. 中国电力, 2017, 50(8): 22-26. DOI:  10.11930/j.issn.1004-9649.2017.08.022.05.

    GONG G Z. Research on and application of the control strategy for flexibility improvement of supercritical fossil-fired power units [J]. Electric Power, 2017, 50(8): 22-26. DOI:  10.11930/j.issn.1004-9649.2017.08.022.05.
    [3] 钟祎勍, 孙阳阳, 姚国鹏, 等. 凝结水节流技术在燃煤机组灵活性改造中的应用 [J]. 热力发电, 2018, 47(12): 77-81. DOI:  10.19666/j.rlfd.201805141.

    ZHONG Y Q, SUN Y Y, YAO G P, et al. Application of condensation water throttling technology in flexibility transformation of coal-fired units [J]. Thermal Power Generation, 2018, 47(12): 77-81. DOI:  10.19666/j.rlfd.201805141.
    [4] 李建强, 陈星旭, 赵凯, 等. 基于数据分析的燃煤机组制粉系统与配风方式优化 [J]. 动力工程学报, 2017, 37(11): 876-882+911. DOI:  10.3969/j.issn.1674-7607.2017.11.003.

    LI J Q, CHEN X X, ZHAO K, et al. Optimization on pulverizing system and air distribution method of a coal-fired unit based on data analysis [J]. Journal of Chinese Society of Power Engineering, 2017, 37(11): 876-882+911. DOI:  10.3969/j.issn.1674-7607.2017.11.003.
    [5] 张翼, 魏书洲, 任学武, 等. 风电-抽凝机组耦合系统供暖方案研究 [J]. 热力发电, 2021, 50(11): 54-60+67. DOI:  10.19666/j.rlfd.202106111.

    ZHANG Y, WEI S Z, REN X W, et al. Heat supply schemes for a coupling system of condensing unit and wind power [J]. Thermal Power Generation, 2021, 50(11): 54-60+67. DOI:  10.19666/j.rlfd.202106111.
    [6] 戈志华, 张尤俊, 熊念, 等. 高背压供热汽轮机低压部分性能优化 [J]. 化工进展, 2019, 38(12): 5264-5270. DOI:  10.16085/j.issn.1000-6613.2019-0428.

    GE Z H, ZHANG Y J, XIONG N, et al. Optimization of low-pressure flow part of high back-pressure heating steam turbine [J]. Chemical Industry and Engineering Progress, 2019, 38(12): 5264-5270. DOI:  10.16085/j.issn.1000-6613.2019-0428.
    [7] CHEN H, XIAO Y, XU G, et al. Energy-saving mechanism and parametric analysis of the high back-pressure heating process in a 300 MW coal-fired combined heat and power unit [J]. Applied Thermal Engineering, 2019, 149: 829-840. DOI:  10.1016/j.applthermaleng.2018.12.001.
    [8] 国家能源局东北监管局. 东北电力辅助服务市场运营规则 [Z]. 沈阳: 国家能源局东北监管局, 2016.

    Northeast China Energy Regulatory Bureau of National Energy Administration. Operating rules of northeast electric power auxiliary service market [Z]. Shenyang: Northeast China Energy Regulatory Bureau of National Energy Administration, 2016.
    [9] 龙辉, 黄晶晶. “十三五”燃煤发电设计技术发展方向分析 [J]. 发电技术, 2018, 39(1): 13-17. DOI:  10.12096/j.2096-4528.pgt.2018.002.

    LONG H, HUANG J J. Development direction analysis of coal-fired power units' design technology during the 13th five-year plan [J]. Power Generation Technology, 2018, 39(1): 13-17. DOI:  10.12096/j.2096-4528.pgt.2018.002.
    [10] 王一坤, 张广才, 王晓旭, 等. 生物质气化耦合发电提升燃煤机组灵活性分析 [J]. 热力发电, 2018, 47(5): 77-82. DOI:  10.19666/j.rlfd.201803040.

    WANG Y K, ZHANG G C, WANG X X, et al. Analysis of flexibility improvement of coal-fired power plant by biomass gasification coupled power generation [J]. Thermal Power Generation, 2018, 47(5): 77-82. DOI:  10.19666/j.rlfd.201803040.
    [11] 於震跃. 槽式太阳能集热场辅助燃煤发电系统的性能分析 [D]. 北京: 华北电力大学, 2012.

    YU Z Y. Performance analysis of trough solar collector field aided coal-fired power system [D]. Beijing: North China Electric Power University, 2012.
    [12] HOU H J, YU Z Y, YANG Y P, et al. Performance evaluation of solar aided feedwater heating of coal-fired power generation (SAFHCPG) system under different operating conditions [J]. Applied Energy, 2013, 112: 710-718. DOI:  10.1016/j.apenergy.2013.05.062.
    [13] 陈天佑. 基于储热的热电厂消纳风电方案研究 [D]. 大连: 大连理工大学, 2014.

    CHEN T Y. Research on accommodating wind power by CHP based on heat accumulator [D]. Dalian: Dalian University of Technology, 2014.
    [14] 吕泉, 陈天佑, 王海霞, 等. 配置储热后热电机组调峰能力分析 [J]. 电力系统自动化, 2014, 38(11): 34-41. DOI:  10.7500/AEPS20130724002.

    LYU Q, CHEN T Y, WANG H X, et al. Analysis on peak-load regulation ability of cogeneration unit with heat accumulator [J]. Automation of Electric Power Systems, 2014, 38(11): 34-41. DOI:  10.7500/AEPS20130724002.
    [15] 郭丰慧, 胡林献, 周升彧, 等. 基于二级热网储热式电锅炉调峰的弃风消纳调度模型 [J]. 电力系统自动化, 2018, 42(19): 50-56. DOI:  10.7500/AEPS20180130009.

    GUO F H, HU L X, ZHOU S Y, et al. Dispatching model of wind power accommodation based on heat storage electric boiler for peak-load regulation in secondary heat supply network [J]. Automation of Electric Power Systems, 2018, 42(19): 50-56. DOI:  10.7500/AEPS20180130009.
    [16] 许啸, 唐磊, 周传文, 等. 330 MW燃煤机组工业供热中增加背压式汽轮发电机组的改造 [J]. 发电设备, 2020, 34(6): 434-438. DOI:  10.19806/j.cnki.fdsb.2020.06.014.

    XU X, TANG L, ZHOU C W, et al. Heating retrofit of 330 MW coal-fired units by adding a back-pressure turbo-generator set [J]. Power Equipment, 2020, 34(6): 434-438. DOI:  10.19806/j.cnki.fdsb.2020.06.014.
    [17] 李沁伦, 王璐凯, 刘银河, 等. 燃煤发电机组烟气余热利用系统改进研究 [J]. 动力工程学报, 2019, 39(12): 1019-1026. DOI:  10.3969/j.issn.1674-7607.2019.12.011.

    LI Q L, WANG L K, LIU Y H, et al. Study on a modified flue gas waste heat utilization system for coal-fired power units [J]. Journal of Chinese Society of Power Engineering, 2019, 39(12): 1019-1026. DOI:  10.3969/j.issn.1674-7607.2019.12.011.
    [18] DONG Y L, JIANG X, LIANG Z H, et al. Coal power flexibility, energy efficiency and pollutant emissions implications in China: a plant-level analysis based on case units [J]. Resources, Conservation and Recycling, 2018, 134: 184-195. DOI:  10.1016/j.resconrec.2018.03.012.
    [19] 王一坤, 邓磊, 常根周, 等. 生物质气参数对燃煤耦合生物质发电机组影响研究 [J]. 热力发电, 2021, 50(3): 34-40. DOI:  10.19666/j.rlfd.202007076.

    WANG Y K, DENG L, CHANG G Z, et al. Influence of biomass gas parameters on coupled coal-fired biomass generation [J]. Thermal Power Generation, 2021, 50(3): 34-40. DOI:  10.19666/j.rlfd.202007076.
    [20] 陈珣, 徐曙, 杨益, 等. 660 MW燃煤发电机组烟气余热梯级利用系统性能分析与优化 [J]. 热能动力工程, 2021, 36(3): 1-12. DOI:  10.16146/j.cnki.rndlgc.2021.03.001.

    CHEN X, XU S, YANG Y, et al. Performance analysis and optimization for the flue gas waste heat cascade utilization system of 660 MW coal-fired generating unit [J]. Journal of Engineering for Thermal Energy and Power, 2021, 36(3): 1-12. DOI:  10.16146/j.cnki.rndlgc.2021.03.001.
    [21] YUE H, WORRELL E, CRIJNS-GRAUS W, et al. The potential of industrial electricity savings to reduce air pollution from coal-fired power generation in China [J]. Journal of Cleaner Production, 2021, 301: 126978. DOI:  10.1016/j.jclepro.2021.126978.
    [22] 郭璞维, 彭跃, 邓靖敏, 等. 烟气余热回收与储能技术耦合应用的可行性研究 [J]. 华电技术, 2021, 43(9): 62-68. DOI:  10.3969/j.issn.1674-1951.2021.09.008.

    GUO P W, PENG Y, DENG J M, et al. Feasibility study on the coupling application of flue gas waste heat recovery and energy storage technology [J]. Huadian Technology, 2021, 43(9): 62-68. DOI:  10.3969/j.issn.1674-1951.2021.09.008.
    [23] 刘畅, 卓建坤, 赵东明, 等. 利用储能系统实现可再生能源微电网灵活安全运行的研究综述 [J]. 中国电机工程学报, 2020, 40(1): 1-18. DOI:  10.13334/j.0258-8013.pcsee.190212.

    LIU C, ZHUO J K, ZHAO D M, et al. A review on the utilization of energy storage system for the flexible and safe operation of renewable energy microgrids [J]. Proceedings of the CSEE, 2020, 40(1): 1-18. DOI:  10.13334/j.0258-8013.pcsee.190212.
    [24] 王蕾. 科学发展储能, 助力实现“双碳”目标 [J]. 中国发展观察, 2021(17): 54-57,44. DOI:  10.3969/j.issn.1673-033X.2021.17.019.

    WANG L. Scientific development of energy storage to help achieve the goal of "double carbon" [J]. China Development Observe, 2021(17): 54-57,44. DOI:  10.3969/j.issn.1673-033X.2021.17.019.
  • [1] 岳云峰, 彭欣然, 王洪庆, 卢斌.  海上漂浮光伏发电技术及其融合发展展望 . 南方能源建设, 2024, 11(2): 42-50. doi: 10.16516/j.ceec.2024.2.04
    [2] 宋民航, 杨宏燕.  基于智能控制的燃煤锅炉灵活调峰技术分析 . 南方能源建设, 2024, 11(6): 1-17. doi: 10.16516/j.ceec.2023-347
    [3] 阳熹, 汤翔, 李炬添, 陆莹, 陈滢.  海上风电低频主变压器特性分析及技术展望 . 南方能源建设, 2023, 10(5): 139-148. doi: 10.16516/j.gedi.issn2095-8676.2023.05.017
    [4] 余丹, 孙永斌, 杨琦, 高丽, 董碧琼, 曾小超.  风机叶片回收技术现状与展望 . 南方能源建设, 2023, 10(4): 113-121. doi: 10.16516/j.gedi.issn2095-8676.2023.04.011
    [5] 颜雪芬, 薛少洋, 赵钰琳, 薛留宇, 侯新杰, 许宏鹏.  燃煤机组耦合固废焚烧关键技术研究进展 . 南方能源建设, 2023, 10(2): 39-47. doi: 10.16516/j.gedi.issn2095-8676.2023.02.006
    [6] 火电机组低碳协同改造技术专刊特约主编寄语 . 南方能源建设, 2022, 9(3): 0-0.
    [7] 张语, 郑明辉, 井璐瑶, 肖思敏, 杨浩冉, 杨槐宇, 范肖雅.  双碳背景下IGCC系统的发展趋势及研究方法 . 南方能源建设, 2022, 9(3): 127-133. doi: 10.16516/j.gedi.issn2095-8676.2022.03.015
    [8] 邵建林, 郑明辉, 郭宬昊, 闫梦迪, 夏子晴, 许宏鹏, 魏书洲.  双碳目标下燃煤热电联产机组储能技术应用分析 . 南方能源建设, 2022, 9(3): 102-110. doi: 10.16516/j.gedi.issn2095-8676.2022.03.012
    [9] 郑明辉, 刘蕊菁, 王雪, 赵晗, 胡鋆, 王翔.  燃煤发电机组耦合余热利用技术研究进展 . 南方能源建设, 2022, 9(3): 80-87. doi: 10.16516/j.gedi.issn2095-8676.2022.03.009
    [10] 郭宬昊, 谢子硕, 王金星, 刘畅.  新能源系统中双储能耦合燃煤机组的应用策略研究 . 南方能源建设, 2022, 9(3): 62-71. doi: 10.16516/j.gedi.issn2095-8676.2022.03.007
    [11] 周健铿, 刘晶, 吕锦鹏, 钟隆春.  大型燃煤机组供热改造技术的工程应用 . 南方能源建设, 2022, 9(3): 134-139. doi: 10.16516/j.gedi.issn2095-8676.2022.03.016
    [12] 陈江涛, 李强, 彭丹, 吴珂, 孙为民.  660 MW机组锅炉稳燃改造方案研究 . 南方能源建设, 2022, 9(3): 148-152. doi: 10.16516/j.gedi.issn2095-8676.2022.03.018
    [13] 魏厚俊, 谢研, 孙亚坤, 韩玉鑫, 宋民航.  燃煤机组调峰过程中污染物排放特性及控制技术 . 南方能源建设, 2022, 9(3): 50-61. doi: 10.16516/j.gedi.issn2095-8676.2022.03.006
    [14] 徐伟轩.  基于燃煤机组供热改造方案技术经济性研究 . 南方能源建设, 2022, 9(3): 88-93. doi: 10.16516/j.gedi.issn2095-8676.2022.03.010
    [15] 刘宇.  燃煤机组的供热改造项目实例分析 . 南方能源建设, 2021, 8(S1): 97-101. doi: 10.16516/j.gedi.issn2095-8676.2021.S1.016
    [16] 李峻, 祝培旺, 王辉, 仇晓龙.  基于高温熔盐储热的火电机组灵活性改造技术及其应用前景分析 . 南方能源建设, 2021, 8(3): 63-70. doi: 10.16516/j.gedi.issn2095-8676.2021.03.009
    [17] 刘宇.  基于珠海发电厂的燃煤机组性能优化策略 . 南方能源建设, 2020, 7(S1): 78-81. doi: 10.16516/j.gedi.issn2095-8676.2020.S1.015
    [18] 刘广林, 尹进.  1 000 MW燃煤机组引风机与增压风机改造研究 . 南方能源建设, 2019, 6(2): 38-42. doi: 10.16516/j.gedi.issn2095-8676.2019.02.007
    [19] 阮峻, 陶雄俊, 刘东甲, 张晨.  输电线路多旋翼无人机激光雷达点云数据自动分类技术研究及应用 . 南方能源建设, 2019, 6(2): 89-93. doi: 10.16516/j.gedi.issn2095-8676.2019.02.016
    [20] 刘智勇, 赵晓丹, 祁宏昌, 李艳飞.  新时代无人机电力巡检技术展望 . 南方能源建设, 2019, 6(4): 1-5. doi: 10.16516/j.gedi.issn2095-8676.2019.04.001
  • 加载中
图(2) / 表 (1)
计量
  • 文章访问数:  508
  • HTML全文浏览量:  43
  • PDF下载量:  91
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-02-14
  • 修回日期:  2022-04-21
  • 网络出版日期:  2023-03-13
  • 刊出日期:  2023-03-25

燃煤发电机组灵活性改造的研究进展综述

doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
    基金项目:  鄂尔多斯科技计划项目(2021YY工119-49);河北省高等学校科学技术研究项目(QN2021090);河北师范大学博士基金(L2021034)
    作者简介:

    张少强,1998-,男,新疆克拉玛依人,学士,主要从事火电机组灵活性改造研究(e-mail)1596204086@qq.com

    孙晨阳,2000-,女,河南南阳人,学士,主要从事火电机组灵活性改造及储能研究(e-mail)1102567189@qq.com

    余落杭,1999-,女,重庆丰都人,学士,主要从事火电机组灵活性改造(e-mail)1153544635@qq.com

    樊小梅,2000-,女,湖南怀化人,学士,主要从事火电机组灵活性改造研究(e-mail)16410132215@qq.com

    潘杜娟,1999-,女,河北新乐人,学士,主要从事火电机组灵活性改造研究(e-mail)2298331714@qq.com

    魏书洲,1981-,男,湖北十堰人,在职博士,高级工程师,主要从事燃煤热电联产机组灵活性改造方案设计研究(e-mail)shuzhou.wei@chnenergy.com.cn

    周兴,1987-,男,河北石家庄人,工学博士,讲师,主要从事炭基材料电催化、煤/生物质制氢、热力系统建模研究(e-mail)zhoux@hebtu.edu.cn

    通讯作者: 周兴,(e-mail)zhoux@hebtu.edu.cn
  • 中图分类号: TM611;TM621

摘要:   目的  “碳达峰、碳中和”战略目标的提出增加了对新能源电力并网的需求,因此有必要提高燃煤发电机组的灵活性运行能力。  方法  文章详细介绍了现有燃煤机组灵活改造技术及常见的评价指标。灵活性改造主要包括:凝结水节流技术、燃煤机组耦合生物质混烧改造技术、燃煤机组制粉系统灵活性技术等;燃煤发电机组灵活性常用评价指标包括:发电机组厂用电率、锅炉热效率、机组发电标准煤耗率等。在此基础上,对灵活性改造技术以及评价指标进行总结和分析。  结果  文章提出了燃煤发电机组灵活性技术改造的7个发展方向及相关建议。  结论  原有机组的结构改进、新能源多形式的嵌入以及多储能协同提高燃煤机组灵活性是后续发展的主要方向,为后续燃煤发电机组适应“双碳”能源规划提供参考。

English Abstract

张少强, 孙晨阳, 余落杭, 樊小梅, 潘杜娟, 魏书洲, 周兴. 燃煤发电机组灵活性改造的研究进展综述[J]. 南方能源建设, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
引用本文: 张少强, 孙晨阳, 余落杭, 樊小梅, 潘杜娟, 魏书洲, 周兴. 燃煤发电机组灵活性改造的研究进展综述[J]. 南方能源建设, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
ZHANG Shaoqiang, SUN Chenyang, YU Luohang, FAN Xiaomei, PAN Dujuan, WEI Shuzhou, ZHOU Xing. Research Progress on Flexibility Modification of Coal-Fired Generating Units[J]. SOUTHERN ENERGY CONSTRUCTION, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
Citation: ZHANG Shaoqiang, SUN Chenyang, YU Luohang, FAN Xiaomei, PAN Dujuan, WEI Shuzhou, ZHOU Xing. Research Progress on Flexibility Modification of Coal-Fired Generating Units[J]. SOUTHERN ENERGY CONSTRUCTION, 2023, 10(2): 48-54. doi: 10.16516/j.gedi.issn2095-8676.2023.02.007
    • 温室效应的紧迫性已成为全球协作控制碳排放的共同话题。为此,中国政府提出了“碳达峰、碳中和”战略规划[1]。“双碳”政策的提出大大增强了对新能源发电并网的需求,同时这将深化中国能源结构的改革。现有新能源(光伏、风电之类)存在间歇性的特点,对电网有冲击,因此提高机组的灵活性运行能力是一种必然的选择。燃煤机组的灵活性改造分为机组灵活性和燃料多样性[2]。机组灵活性要求系统各组件的调节深度和响应速度。燃料多样性要求煤质的差异性和掺烧生物质等易燃固体燃料。

      燃煤机组的灵活性改造技术包括:凝结水节流技术[3]、燃煤机组制粉系统灵活性改造技术[4]、风电-抽凝机组耦合系统[5]、汽轮机高背压改造调节技术[6]等。钟祎勍等[3]对凝结水节流技术进行了研究尝试,该技术通过降低节流损失实现了提效目标,同时挖掘了除氧器及低加部分的储能潜力,进而增强机组的调频能力。增设调峰煤制粉以及煤粉浓缩等技术,证实了燃煤机组制粉系统灵活性改造的必要性。在灵活性改造中,通过降低主蒸汽调节阀节流损失、充分利用除氧器及低压加热系统中部分储能、增设调峰煤制粉以及煤粉浓缩等方法来解决我国燃煤机组能耗高、灵活调节能力不足等问题。李建强等[4]对600 MW燃煤机组制粉系统和配风方式进行优化,得出在优化后工况的净单位发电量明显提升,通过降低制粉能耗,在保证稳燃的同时有效提高了锅炉效率。张翼等[5]以350 MW抽凝机组为研究对象,利用Ebsilon软件构件抽凝机组仿真模型对消纳风电容量、主蒸汽消耗量和热负荷扩大比例等参数进行计算,得出增设蓄热电锅炉和电热泵与储热罐耦合后,消纳风电能力得到明显提高。储能方式的“削峰填谷”、用电侧的“灵活负荷”对提高热电联产系统消纳风电有显著的效果。

      Cheng等[7]以300 MW亚临界热电联产机组高背压供热特性进行研究,机组背压由5~14 kPa提升至34~54 kPa后,机组最大供热能力提高了80 MW,达到460 MW,实现了扩大热电比,提高机组负荷灵活性调节的目的。在后续的灵活性改造中,为了更大程度地增强机组灵活性,提高机组背压是一项可以考虑的切入点。戈志华等[6]建立300 MW等级高背压供热机组热力系统模型,分析抽汽参数变化对低压加热器附加单耗的影响,优化后机组的发电功率增加507 kW,提高了低压缸的通流效率,有效提高热源的供热能力。

      综上所述,多种灵活性改造技术已经成为当下燃煤火电机组结构优化的重要方向。本文将结合燃煤发电机组灵活改造技术分类、灵活性改造的评价参数、燃煤发电机组的发展方向及相关建议等3个方面进行系统性地介绍和讨论,明确灵活性改造技术的特点和评价参数,为后续的实际相关灵活性改造提供参考。

    • 在国家政策推动和调峰激励机制[8]引导下,燃煤发电机组灵活性改造技术越来越丰富,除上述提到的技术外,还包括以下技术:燃煤锅炉耦合生物质混烧改造技术和冷凝法烟气回收技术[9]、燃煤机组与太阳能系统耦合调节技术[6]、热电联产机组配电锅炉储热装置灵活性调峰技术[6]、风电-抽凝机组耦合系统等。部分灵活性改造技术如图1所示。

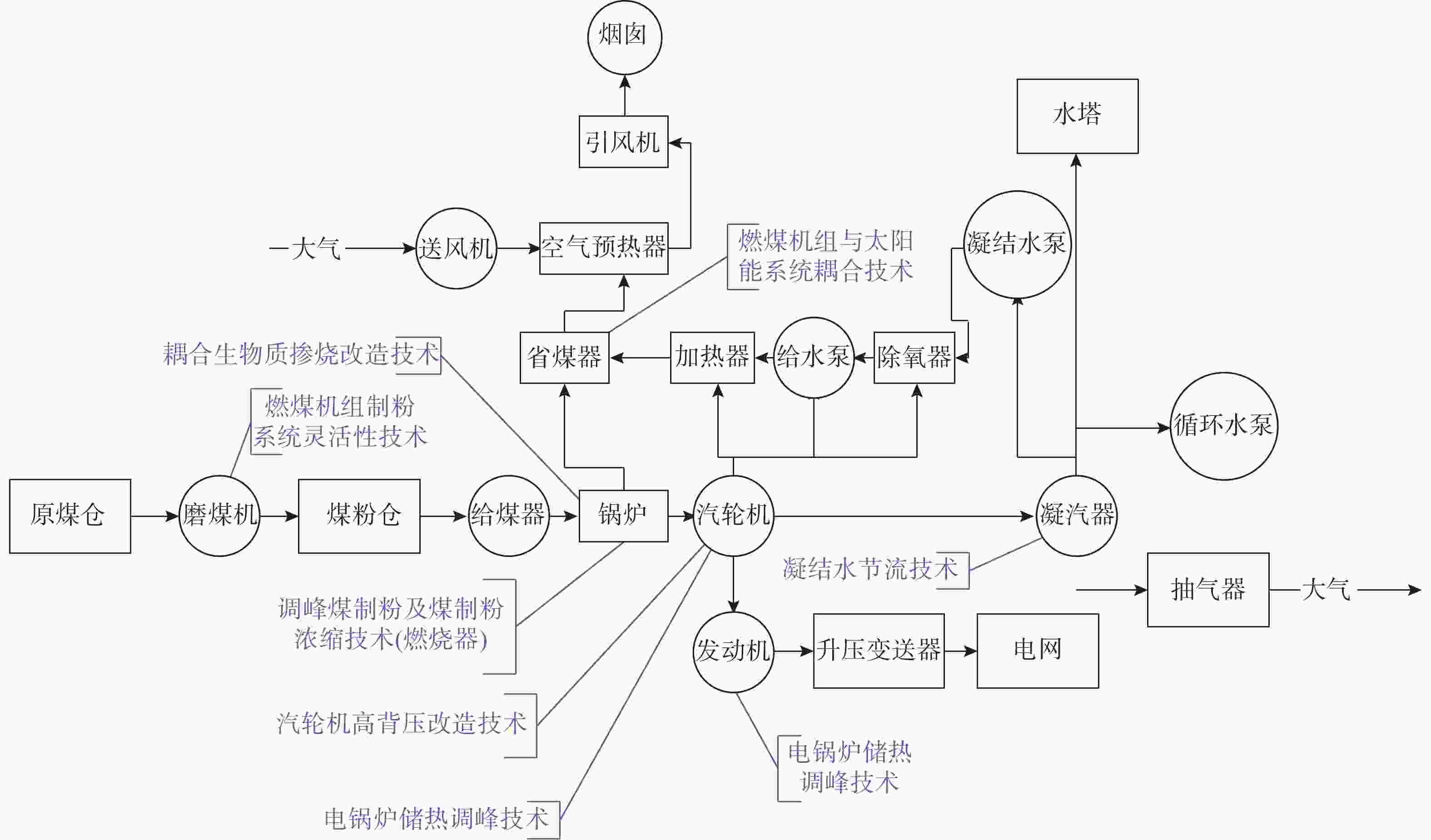

      图  1  机组灵活性改造技术示意图

      Figure 1.  Schematic diagram of flexibility modification technology

      上述燃煤机组的灵活性改造技术已取得了一定的成效。王一坤等[10]以某330 MW机组配套20 MW生物质气化耦合发电项目为研究对象,发现生物质的良好着火特性可以降低机组不投油最低稳燃负荷,提高机组灵活性。於震跃[11-12]发现槽式太阳能替代汽轮机三级高压抽汽的耦合方案可将300 MW燃煤机煤耗由287.53 g/(kWh)降低到254.29 g/(kWh);陈天佑等[13-14]发现,添加储热水装置也可提高燃煤机组调峰容量,调峰容量约提高2.5倍;郭丰慧等[15]发现,增设储热式电锅炉能够取得较好的风电消纳效果,可将风电消纳率由原来的98.72%增加到99.12%,并且相比于设置普通电锅炉的消纳弃风方案具有更好的灵活性。

    • 现有的评价参数主要包括:发电机组自身用电率[16]、供电效率[17]、机组调峰能力[3]、CO2排放因子[18]、锅炉热效率[19]、机组发电标准煤耗率[20]等。其中主要的评价参数如表1所示。

      表 1  现有灵活性改造机组主要评价参数

      Table 1.  Main evaluation parameters of existing units for flexibility modification

      评价参数计算公式机组功率/MW参考文献公式中各个参数的物理意义评价参数变化
      供电效率$\eta =\dfrac{ {P}_{{\rm{e}}} }{ {BQ}_{{\rm{net}},{\rm{ar}}} }$600[17]Pe为机组发电功率;B为燃煤消耗量;Qnet,ar为燃料的收到基低位发热量当供热系统增加了背压
      式汽轮发电机时,供电
      效率提高了1.10%。
      $ {\mathrm{C}\mathrm{O}}_{2} $排放因子${EF}_{ { {\rm{CO} } }_{2.{\rm{y} } } }=\\\dfrac{\gamma \times {\rm{OR}}\times H\times {{\rm{Mol}}}_{ { {\rm{co} } }_{2} }/{{\rm{Mol}}}_{ {\rm{c} } } }{ {\eta }_{ {\rm{y} } } }$600/300[21]γ为煤的含碳量;OR为煤的氧化率;H为电的低热值;${ {\rm{Mol} } }_{ { {\rm{co} } }_{2} } $为CO2的摩尔质量;Molc为碳的摩尔质量;ηy为发电机组热效率当运行操作发生深度循
      环变化时,CO2排放因子
      参数增加了11.3%。
      锅炉热效率${\eta }_{{\rm{g}}}$=100−(${q_2}+{q_3}+{q_4}$+${q_5}$+${q_6}$+qothqex)300[22]q2为排烟热损失,q3为可燃气体不完全燃烧热损失,q4为固体不完全燃烧损失,q5为锅炉散热损失,q6为灰渣物理热损失;qoth为其他热损失;qex为外来热量与燃料低位发热量的百分比当燃煤机组中生物质气
      掺烧量为10000~50000 m3/h时,锅炉热效率
      下降了0.2%~1.39%。
      机组发电
      标准煤耗率
      ${b}_{{\rm{g}}}=HR/(29.308\times \dfrac{ {\eta_{{\rm{bo}}} } }{100}$×$\dfrac{ {\eta _{{\rm{pi}}} } }{100}$)660[20]HR为汽轮机设计热耗率;ηbo为锅炉燃料效率;ηpi为管道效率在旁路烟气比为25%工
      况下,当能级平衡节点温度由70℃变化到130℃时,机
      组发电标准煤耗率参数
      降低了2.24 g/kWh。

      发电机组自身用电率、供电效率、机组调峰能力是从电量方面进行机组灵活性评价的。许啸[16]发现在供热系统中增加背压式汽轮发电机组可以实现供热蒸汽能量的梯级利用,同时降低厂用电率;李沁伦[17]发现采用集成抽汽式空气加热器(SAH)型烟气余热利用系统可以使整个系统的供电效率提高1.10%。钟祎勍等[3]发现将凝结水节流技术用于燃煤发电机组调峰,可以将机组平均调节性能综合指标提高约10%,煤耗降低约0.93 g/(kWh),显著提高了机组的调峰能力和经济性。

      CO2排放因子从排放出的污染物方面进行评价。Yu等[18]在对600 MW和300 MW两个典型煤电机组进行深度循环操作和常规操作的结果中发现:深度循环运行和满负荷运行时相比,CO2排放因子增加11.3%,由于深度和频繁的循环而导致更多的污染物排放,另外灵活性操作还将产生额外的成本。

      锅炉热效率和机组发电标准煤耗率是从温度以及热经济性等方面进行的评价。王一坤[19]发现当燃煤机组中生物质气掺烧量为104~5×104 m3/h时,锅炉热效率下降0.2%~1.39%;陈珣等[20-21]对燃煤发电机组展开了烟气余热梯级利用系统的研究,结果发现,在旁路烟气比例25%的相同工况下,将排烟温度由130 ℃降低到70 ℃时,标煤耗可降低2.24 g/(kWh);郭璞维等[22]研究发现低温省煤器与暖风器联合运行可以使得排烟温度从122~160 ℃降到100 ℃,实现更好的节煤及降低㶲损失。

    • 在众多燃煤发电机组灵活性改造技术之中,较为典型的是:凝结水节流技术、燃煤机组耦合生物质混烧改造技术、燃煤机组制粉系统灵活性技术、汽轮机高背压改造技术、燃煤机组与太阳能系统耦合调节技术、热电联产机组配电锅炉储热装置灵活性调峰技术、风电-抽凝机组耦合系统7种技术。

      它们的原理、特征及应用对象各不相同。凝结水节流技术具有很高的安全性。燃煤机组耦合生物质混烧是利用生物质气的良好着火特性,降低燃煤机组最低稳燃负荷,提高机组适应燃料的灵活性。汽轮机高背压改造技术重点在于提高了系统的热电比。热电联产机组配电锅炉储热装置,利用在机组低负荷运行时将电量转化为热能进行储存,减少热电联产机组进网电量。

      储能是将产生的不同形式的能量通过不同的方式储存起来,便于后续利用的技术。虽然目前可再生能源利用占比逐渐增加,但由于气候等自然因素影响,利用太阳能、风能等可再生能源调节燃煤机组负荷灵活性的技术比较少。耦合可再生能源进行燃煤机组的调节仍是值得深入研究的内容。目前,主要采用电网调度优化或从电厂侧进行调节来减少燃煤机组发电比例,实现机组运行负荷的灵活性调节。近年来,人类社会能源需求增加,风电等可再生能源发电自身的波动性和间歇性增加了灵活调节的必要性[23]。与此同时,扩大新能源电力的消纳能力也是提高经济竞争力的重要途径[24]。储能技术还可以通过调峰起到削风填谷的作用,消纳可再生能源,吸收过剩的电力,减少“弃风弃光”现象,推动能源低碳转型。储能技术是可通过装置或物理介质将能量储存起来以便以后需要时利用的技术,它的出现有利于实现供电侧的灵活性改造。通过提高新能源消纳能力,挖掘火电机组调峰潜力,进而提升中国火电运行灵活性。现阶段,风电具有间歇性、随机性和与电负荷相反的峰谷特性,导致风电高峰期调峰困难,弃风现象严重,因而设计新能源多形式的嵌入以及多储热的协同调控具有重要的意义。

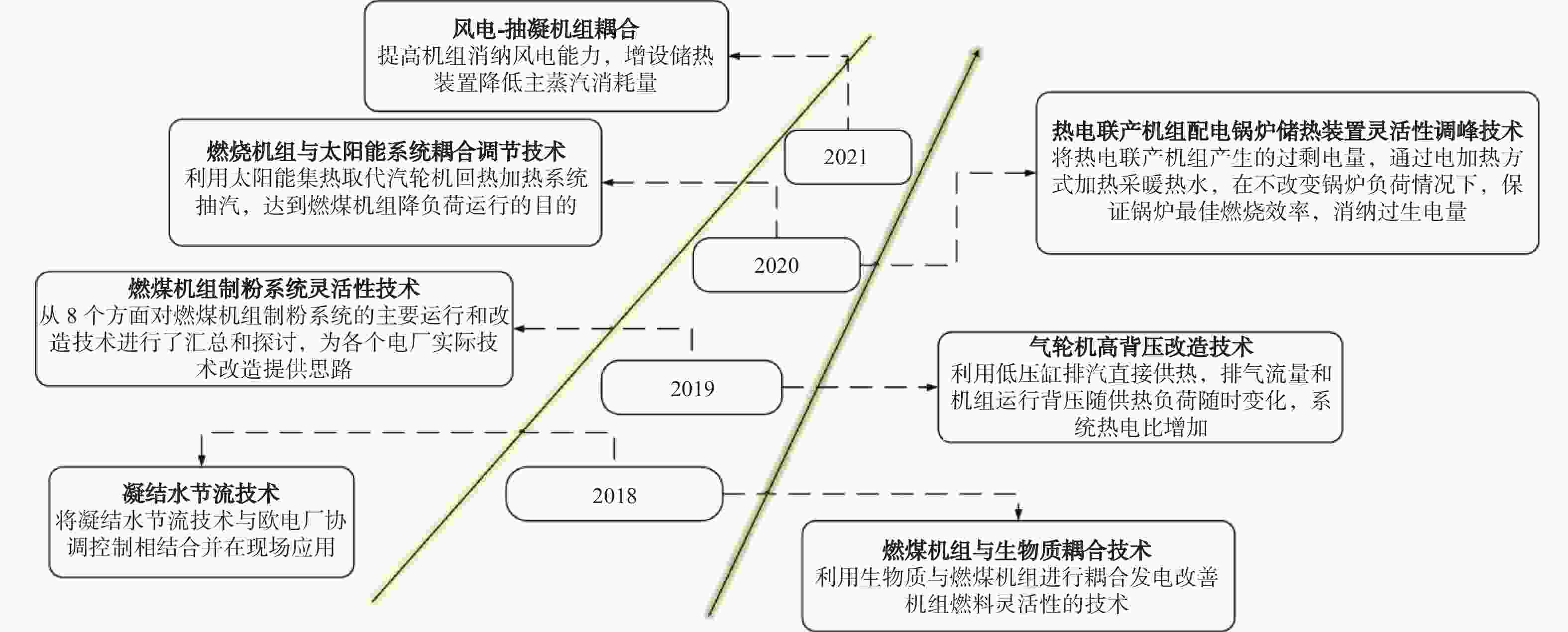

      图2梳理了近年来火电厂燃煤发电机组灵活性改造发展路径。

      图  2  燃煤发电机组灵活性技术改造的发展方向

      Figure 2.  Development direction of flexibility modification of coal-fired generating units

    • 在“双碳”背景下,燃煤火电机组的灵活性改造是适应新能源电力安全嵌入的保障。本文综述了现有的各种火电机组灵活性改造技术,主要包括:凝结水节流技术、燃煤机组耦合生物质混烧改造技术、燃煤机组制粉系统灵活性技术、汽轮机高背压改造技术、燃煤机组与太阳能系统耦合调节技术、热电联产机组配电锅炉储热装置灵活性调峰技术、风电—抽凝机组耦合系统等。在此基础上,从发电机组自身用电率、供电效率、机组调峰能力、污染物排放量、CO2排放因子、锅炉热效率、机组发电标准煤耗率、工质最大温度偏差和平均标准煤耗率差值等评价参数对上述技术进行了对比。最后,提出燃煤机组的发展方向,原有机组的结构改进、新能源多形式的嵌入以及多储热的协同调控设计将是后续发展的主要方向。
